AD四层板高速布线技巧

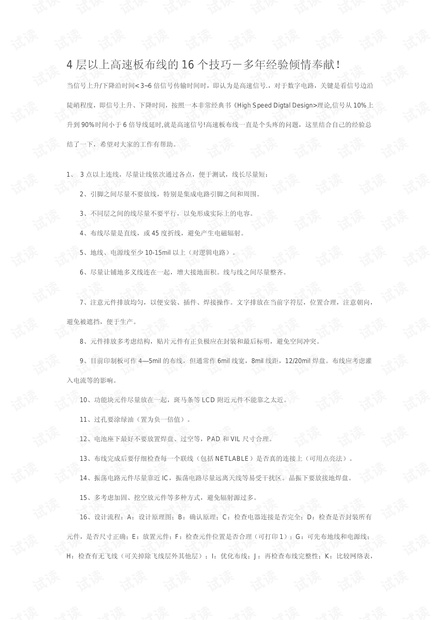

AD四层板高速布线技巧，是指在使用Altium Designer（简称AD）进行四层及以上多层印刷电路板（PCB）设计时，用于处理高速信号的布线方法和技术。高速信号设计涉及到信号完整性、电源完整性、电磁兼容（EMC）等多个方面，是电子设计中的一项重要技术。由于高速信号的上升沿和下降沿非常快，因此对布线的要求更高，以确保电路板可以准确、稳定地工作。 一、高速信号的定义及影响因素 在标题中提到的“信号上升/下降沿时间<3~6倍信号传输时间”，这是判断高速信号的一个常用准则。信号的边沿陡峭程度，即上升时间和下降时间，对于数字电路来说至关重要。高速信号的传输特性与线路延时相关联，如果信号从10%上升到90%的时间小于信号在导线上的传输时间的6倍，则该信号可以被认为是高速信号。在高速设计中，信号的完整性受到线路长度、线路间距、PCB材料、阻抗匹配等因素的影响。 二、高速布线原则 1. 在布线时，确保3个以上连接点的连线按顺序连接，尽量缩短线长，以简化测试过程。 2. 避免在集成电路引脚之间或其周围布线，以减少信号串扰。 3. 不同层之间的走线应避免平行，以防止形成过大的寄生电容。 4. 布线时应尽量采用直线或45度折线，减少电磁辐射。 5. 地线和电源线的宽度至少应为10-15mil（0.254-0.381mm），以确保良好的电源和接地性能。 6. 增大接地面积，保持多义线连在一起，使得线与线之间整齐，有助于减少接地阻抗和电磁干扰。 三、元件布局与布线技巧 1. 元件的排放应均匀，以方便安装、插件、焊接操作。 2. 文字排放在当前字符层，位置合理，注意朝向。 3. 贴片元件的正负极应在封装时标明，并在设计时考虑避免空间冲突。 4. 印制板布线可以做到4—5mil，但通常设计为6mil线宽、8mil线距、12/20mil焊盘。 5. 元件排放时，应多考虑其结构。对于LCD附近的元件，如斑马条，应保持适当距离，避免干扰。 6. 功能块元件应尽量放在一起，以减少布线长度和复杂度。 四、其他注意事项 1. 过孔周围应该涂绿油，并设置为负一层，以减少其对信号的影响。 2. 在电池座下方不要放置焊盘和过孔，同时确保PAD和VIL尺寸合理。 3. 布线完成后，应该仔细检查每一个联线是否连接正确，这可以通过点亮法来完成。 五、设计流程 1. 设计原理图，确保电路工作原理正确。 2. 确认原理，对电路原理进行验证。 3. 检查电器连接是否完全。 4. 检查是否封装所有元件，并且尺寸是否正确。 5. 放置元件，并检查元件位置是否合理。 6. 先布地线和电源线。 7. 检查有无飞线，并优化布线。 8. 再次检查布线完整性。 9. 比较网络表，确保无遗漏。 10. 进行规则校验，检查是否有错误标记。 11. 整理文字说明。 12. 添加制板标志性文字说明。 13. 进行综合性检查，确保无遗漏和错误。 AD四层板高速布线技巧需要综合考虑信号的特性、布线路径、元件布局、接地设计以及整体设计流程等多个方面。在实际应用中，这些技巧能够指导工程师高效地进行高速电路板设计，避免和解决常见的设计问题，保证电路板的性能和可靠性。
