EIC-CG16无线数传DTU使用说明书pdf,EIC-CG16无线数传DTU使用说明书
北宗东方讯科技发展有眼公司 英文缩写对照表 APN 接入点名称 Access point name APP 应用业务 Application BG 边际网关 Border gateway BGP 边际网关协议 Border Gateway protocol BSC 基站控制器 Base station controller 基站系统 Base Station System BSSGP 基站系统GPRS协议 BSS GPRS Protocol BTS 某站收发系统 Base transceiver System CDR 呼叫详细记录 Call detail record CGF 计费网关功能 Charging Gateway Function CSD 电路父换数据 Circuit switch data DDN 数字数据网 Digital Data Network DHCP 动态主机配置协议 Dynamic lost Con/ guration Protocol DNS 域名系统 Domain Name System DSC 数据业务中心 Data service cen ter DTU 数据终端单元 Data terminal unit EGP 外部网关协议 External/ Exterior Gateway Protocol EIGRP 外部 Internet组路由协议 External/ Exterior Internet Group routing Protocol EMC 电磁兼容 Electro Magnetic Compatibility ESP 静电防护 Electro Static precautions ETSI 欧洲电信标准协会 European Telecommunications Standards Institute GGSN GPRS支持节点网关 Gateway GPRS Support Node GMSC 移动父换中心网关 Gateway MsC GPRS 通用分组无线业务 General packet radio service GSM 全球移动通信系统 Global System, r Mobile communications GSN GPRS支持节点 GPRS Support Node GTP GPRS隧道协议 GPRS Tunneling Protocol GTP-id GTP标识 GTP Identity 注册地信息注册器 Home location Register HSCSD 高速电路交换数据 High Speed Circuit Switch data 北宗东方讯科技发展有眼公司 IGMP 工联网组管理协议 Internet Group Management Protocol IGRP 互联网网关路由协议 Internet Gateway Routing Protocol 智能网 ntelligent Network IP 互联网协议 Internet protocol ISDN 综合数字业务网络 Integrated Services Digital Network SP 互联网业务提供商 Internet service provider L2TP 第二层隧道协议 Layer2 Tunneling Protocol A 位置区域 Location area LLC 逻辑链路控制 Logical Link Control MAP 移动应用部分 Mobile application Part MDNS 移动域名系统 Mobile domain Name System MDTU 移动数据终端单元 Mobile data terminal unit MIB 管理信息库 Management Information Base MS 移动台 Mobile station MSC 移动交换中心 Mobile switching Center MT 移动终端 Mobile terminal MTBE 平均故障时间 Mean time between failure MTTR 平均维护时间 Mean Time To Recovery 不可用 Not Applicable NAS 网终接入服务器 Network access server NAT 网终地址转换 Network address translation NTP 网终时间协议 Network Time protocol 0&M 运行和维护 Operations& Maintenance PAP 密码授权协议 Password authentication protoco PDP 分组数据协议 Packet data protocol PDN 分组数据网络 Packet data network PLMN 公众陆地移动网络 Public land mobile network POS 销售终端 Point of sales PTM-G 点对多点群呼 Point-to-Multipoint Group call PTM-M 点对多点多播 Point-to- Multipoint multicast QoS 服务质量 Quality of se RA 路由范围 Routing Area 北宗东方讯科技发展有眼公司 RADIUS 远程授权拨入用户服务 Remote Authentication dial In user service RIP 路由信息协议 Routing Information Protocol RSC 注册业务中心 Register Service Center RTOS 实时操作系统 Real Time Operating System RTP 实时传输协议 Real-time Transport Protocol RTU 远方终端单元 Remote terminal unit 资源预留协议 Resource reservation protocol SCADA 监控与数据采集系统 Supervisory Control and data Acquisition SGSN GPRS服务支持节点 Serving GPRS Support Node 用户标识模块 Subscriber Identify module SMS 短消息业务 Short Message Service SMSC 短消息服务中心 Short Message Service Center SNMP 简单网终管理协议Simp! e Network Management Protocol STK SM卡工具包 SIM Tool Kits TCP 传输控制协议 Transmission control protocol TDMA 时分多址 Time Division Multiple access TMN 电信管理网络 Telecommunication Managed Network UDP 用户白带寻址信息协议 User Datagram Protocol UIM 用户标识模块 User Identify Module UMTS 通用移功电信系统 Universal Mobile Telecommunication System USSD 非结构化补充业务数据 Unstructured Supplementary Service Data UTK UIM卡工只包 UIM Tool kits VLR 访问地注册器 Visitor location register WAN 广域网 Wide area network WAP 无线应用协议 Wireless Application Protocol WDDN 无线 ddn Wireless Digital Data Network 北宗东方讯科技发展有眼公司 目录 第一章产品简介 1.1产品特征 1.2原理框图 1.3系统组成 1.3.1硬件 1.3.2串口信号 1.3.3串口通讯参数 1.3.4软件系统 技术规烙 技术参数 10 5.1电源 5.2指示灯 1.5.3接口定义 1.5.4天线接口 1.5.5安装尺寸 第二章安装. 12 2.1开箱.., ,. 13 2.2设备安装与电缆连接 2.2.1安装UIM卡 2.2.2安装天线 2.2.3实装串口 2.3检测网络情况. ,14 第三章参数配置与测试. 14 3.1DTU参数配置工具使用 15 3.2通讯测试 3.2.1测试前准备工作 3.2.2通讯测试 第四章常见问题 4.1面板指示灯的定义 A.2DTU终端使用说明 Q 4.3参数设置的问题. .29 4.4不能进行正常通信 ,,29 4.5拨打电话检查设备状态 北宗东方讯科技发展有眼公司 第一章产品简介 本章概要的介绍EIC(G16GPRS无线数传(DIU)的构成、特 点与工作原理等 1.产品特往 2.主要功能 3.系统组成 1.技术规格 5.外部接口 EIC-CG16GPRS无线数传(DTU)是以GPRS网络为通信平台,提供标准的RS-232/485/TTL 接∏,按照上业标准设计,可直接与RIU、PLC、智能仪表、单片机控制器等各种⊥业 现场的下位机设备连接。可以让工业用的RS232/RS485串口设备的串口通信立即转换为 GPRS无线网络通信的双向数据传输设备。EIC-CG16GPRS无线数传(DTU)若采用透明 传输的方式,用户不用知道复杂的GPRS通讯原理和 TCP/UDP协议,不用更改程序即可实 现原有串口设备的无线网络连接,节省您宝贵的时间和已有投资,可用于长距离通信 或控制。广ˆ泛用于楼宇自动化控制、停车场设备、交通控制、LED屏幕控制、工厂、车 间、矿井、银行、电气等遥控领域。能快速实现串口设备的遥控功能。 数据 防火墙 ADSL或光纤 Internet 数据兴集 EIC-CGI6 CDMA/GPRS 数 数据宋集 EIC-CG16 EIC-RG20 (图一)DTU远程监控系统 如图所示前端数据采集设备通过EIC-CG16GPRS无线数传(DT)将采集的数据连接到 远端中心,相当于延长了串口的通信距离,从而实现串口设备之间的遥控。 1.1产品特征 支持RS232三线标准或九线标准,串口速率高达230400bps; 串∏保护电路,最大限度保护设各内部电路; 掉线自动重拨机制(采用业界独有的状态机算法) 支持静态IP或域名方式连接远程主机; 6 北宗东方讯科技发展有眼公司 防雷保护设计; 支持多中心端(最多4个中心),可做数据备份 多种工仵模式选择(透明和非透明); 设各永远在线 软硬件多重看门狗机制; 内嵌完备的PPP, TCP/IP协议栈 协议扩展功能 ●内置PPP心眺札制,防止DTU被基站休眠; 应用层心跳机制,保持应用层稔定连接,适时检测连接状况: 可升级固件程序; ●嵌入式处理器,支持高遠处理协议和大量数据 ●设各上电联网成功率100% 稳定性:365×24小时 设备断网后自动联网成功率100% 在UDP传输模式下,较髙发送频率(每5s发送一个256B数据包)的情况下,丢 包率3%以卜; 外部供电频繁断电上电,联网成功率100%,联网时间在40s~70s之内; 语音数据切换功能(可选); 支持本地数据激活(可选) 供电:15V~18V; 耗电:待机状态140~160mA;上网状态220~260mA;传输状态260~280mA; 工作温度:-40℃~-85℃; 防护等级: 产品专利号:Z200720149217.5 北宗东方讯科技发展有眼公司 1.2原理框图 工业DTU原理框图 时钟模块 存储模块 MCU 看门狗模块 指示灯模块 天线及其 RS232/RS485收发器模块 接口模块 无线 模块 SIM/UM卡接口 用户接口模块 电源模块 1.3系统组成 1.3.1硬件 主频120MHz的MCU 8OK数据缓存 使件看门狗 RS232/RS485串口 1.3.2串口信号 RS232DTE三线信号1xD,RxD,GND; 或者RS232DTE九线信号TxD,RxD,RTS,CTS,DTR,DSR,DCD,GND 或者RS422信号TxD+,TxD,RxD-,RxD,GND; 或者RS485信号Data+,Data-,GND; 所有信号提供15 KV ESD保护。 8 北宗东方讯科技发展有眼公司 1.3.3串口通讯参数 数据位:7,8; 恔验位:奇,偶,无; 停止位:1,2 流控:RTS/CTS,无流控: 速率:50Kbps~460.8Kbps 1.3.4软件系统 内置操作系统:μ Linux; 网终协议栈:TCP,UDP,IP,ICMP,DHCP,DNS。 1.4技术规格 功能功能名称 功能说明 备注 分类 待机状态140-160mA 电压支持 5-18VDC输入 上网状态220~260m 传输状态260~2 (GPRS)理论带宽 下PRS网络支持 GPRS Class2~10|171.2Kb/s; 编码方案:CSl~CS4 实际带宽:20-30Kb/ GPRS网络 枝持频段:850MH,900ⅦHz (DGE)理论带宽 1800 MIz. 1900 MIlz 256.6Kb/s 际带宽:40~80Kb/ 4mm×85mm×22mn(不包括天线及安 设备尺寸 件) 基 温度 40C~+85℃ 本参 相对湿度 95%(无凝结) 串口配置 通过外部串口可进行配置 数复位功能 供外部 Reset接∏复位 数据透明传输 应用数据透明双向传输 可设置1-4个远程IP 长连接模式 可实时连接应用服务器 短连接模式 可根据配置激活策略实现短连接应用 根据需求选择接口 服务器模式 多中心支持同可支持14个数据中心 串口通信速率 支持波特率:300-230400bps 322/485/422持RS232/RS485/RS42通信 软硬件看门狗功能门狗杌制防止死机 无线DN支持甚于中国移动的无线DN业务 语音功能 忮持语音功能(可选) 网P"协议支持点对点拨号协议

...展开详情
试读 31P EIC-CG16无线数传DTU使用说明书.pdf
立即下载 低至0.43元/次 身份认证VIP会员低至7折
抢沙发
一个资源只可评论一次,评论内容不能少于5个字
weixin_38743968 欢迎大家使用并留下宝贵意见
2019-10-23
  • 至尊王者

    成功上传501个资源即可获取
关注 私信 TA的资源
上传资源赚积分or赚钱
最新推荐
EIC-CG16无线数传DTU使用说明书.pdf 10积分/C币 立即下载
1/31

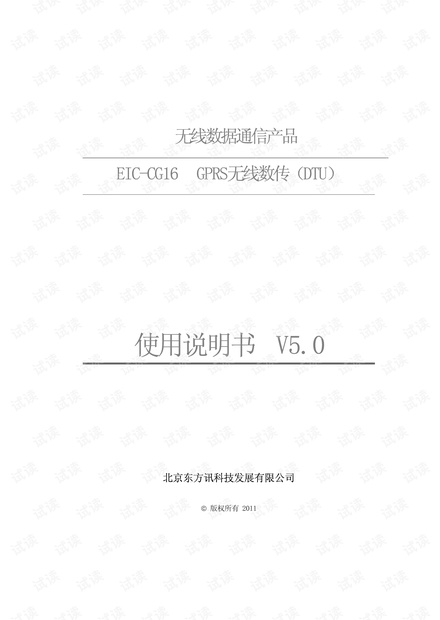

EIC-CG16无线数传DTU使用说明书.pdf第1页
