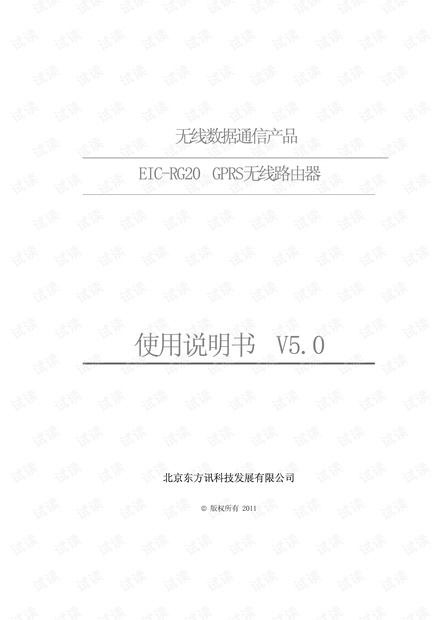

EIC-RG20 GPRS路由使用说明书pdf,EIC-RG20 GPRS路由使用说明书
北宗东方讯科技发展有眼公司 英文缩写对照表 APN 接入点名称 Access point name APP 应用业务 Application BG 边际网关 Border gateway BGP 边际网关协议 Border Gateway protocol BSC 基站控制器 Base station controller 基站系统 Base Station System BSSGP 基站系统GPRS协议 BSS GPRS Protocol BTS 某站收发系统 Base transceiver System CDR 呼叫详细记录 Call detail record CGF 计费网关功能 Charging Gateway Function CSD 电路父换数据 Circuit switch data DDN 数字数据网 Digital Data Network DHCP 动态主机配置协议 Dynamic lost Con/ guration Protocol DNS 域名系统 Domain Name System DSC 数据业务中心 Data service cen ter DTU 数据终端单元 Data terminal unit EGP 外部网关协议 External/ Exterior Gateway Protocol EIGRP 外部 Internet组路由协议 External/ Exterior Internet Group routing Protocol EMC 电磁兼容 Electro Magnetic Compatibility ESP 静电防护 Electro Static precautions ETSI 欧洲电信标准协会 European Telecommunications Standards Institute GGSN GPRS支持节点网关 Gateway GPRS Support Node GMSC 移动父换中心网关 Gateway MsC GPRS 通用分组无线业务 General packet radio service GSM 全球移动通信系统 Global System, r Mobile communications GSN GPRS支持节点 GPRS Support Node GTP GPRS隧道协议 GPRS Tunneling Protocol GTP-id GTP标识 GTP Identity 注册地信息注册器 Home location Register HSCSD 高速电路交换数据 High Speed Circuit Switch data 北宗东方讯科技发展有眼公司 IGMP 工联网组管理协议 Internet Group Management Protocol IGRP 互联网网关路由协议 Internet Gateway Routing Protocol 智能网 ntelligent Network IP 互联网协议 Internet protocol ISDN 综合数字业务网络 Integrated Services Digital Network SP 互联网业务提供商 Internet service provider L2TP 第二层隧道协议 Layer2 Tunneling Protocol A 位置区域 Location area LLC 逻辑链路控制 Logical Link Control MAP 移动应用部分 Mobile application Part MDNS 移动域名系统 Mobile domain Name System MDTU 移动数据终端单元 Mobile data terminal unit MIB 管理信息库 Management Information Base MS 移动台 Mobile station MSC 移动交换中心 Mobile switching Center MT 移动终端 Mobile terminal MTBE 平均故障时间 Mean time between failure MTTR 平均维护时间 Mean Time To Recovery 不可用 Not Applicable NAS 网终接入服务器 Network access server NAT 网终地址转换 Network address translation NTP 网终时间协议 Network Time protocol 0&M 运行和维护 Operations& Maintenance PAP 密码授权协议 Password authentication protoco PDP 分组数据协议 Packet data protocol PDN 分组数据网络 Packet data network PLMN 公众陆地移动网络 Public land mobile network POS 销售终端 Point of sales PTM-G 点对多点群呼 Point-to-Multipoint Group call PTM-M 点对多点多播 Point-to- Multipoint multicast QoS 服务质量 Quality of se RA 路由范围 Routing Area 北宗东方讯科技发展有眼公司 RADIUS 远程授权拨入用户服务 Remote Authentication dial In user service RIP 路由信息协议 Routing Information Protocol RSC 注册业务中心 Register Service Center RTOS 实时操作系统 Real Time Operating System RTP 实时传输协议 Real-time Transport Protocol RTU 远方终端单元 Remote terminal unit 资源预留协议 Resource reservation protocol SCADA 监控与数据采集系统 Supervisory Control and data Acquisition SGSN GPRS服务支持节点 Serving GPRS Support Node 用户标识模块 Subscriber Identify module SMS 短消息业务 Short Message Service SMSC 短消息服务中心 Short Message Service Center SNMP 简单网终管理协议Simp! e Network Management Protocol STK SM卡工具包 SIM Tool Kits TCP 传输控制协议 Transmission control protocol TDMA 时分多址 Time Division Multiple access TMN 电信管理网络 Telecommunication Managed Network UDP 用户白带寻址信息协议 User Datagram Protocol UIM 用户标识模块 User Identify Module UMTS 通用移功电信系统 Universal Mobile Telecommunication System USSD 非结构化补充业务数据 Unstructured Supplementary Service Data UTK UIM卡工只包 UIM Tool kits VLR 访问地注册器 Visitor location register WAN 广域网 Wide area network WAP 无线应用协议 Wireless Application Protocol WDDN 无线 ddn Wireless Digital Data Network 北宗东方讯科技发展有眼公司 目录 第一章产品简介 1.1产品特征 1.2原理框图 1.3系统组成 1.3.1硬件 1.3.2LAN 1.3.3软件系统 1.4技术规烙 1.5技术参数 5.1电源 5.2指示灯 5.3接口定义 1.5.4天线接口 1.5.5安装尺寸 第二章安装 2.1开箱 12 2.2设各安装与电缆迕接.. 2.2.1安装UIM卡 2.2.2安装天线 2.2.3连接网线 检测网络情况 第三章参数配置与测试., 3.1WEB配置页面 14 通笮测试 16 3.3路巾器通信参数. 第四章常见问题 4.1面板指示灯的定义 不能访问路由器的问题 4.3双绞线的问题. 1.5拨打电话检查设备状杰 ,,,,,24 北宗东方讯科技发展有眼公司 第一章产品简介 本章概要的介绍EIC-RG20GPRS无线路由器的构成、特点与工 作原理等 1.产品特往 2.主要功能 3.系统组成 1.技术规格 5.外部接口 EIC-RG20GPRS无线路由器能使您的局域网共亨GPRS无线连接,具有地址转换、DMZ主 机、端「噢射等功能。通过Web网页方式设置参数。 GPRS无线路由器可用于中小企业,家庭 Internet共享上网,工业图像,视频,等大数 据量传输。把它连接到以太网上,这个以太网的用户就可以共亨上网。 防火墙 Ds或光纤 Internet 数摆兴集 CDMA/GPRS EIC-RE20 EIC-RG2O EIC-RG2C (图)路由远程监控系统 如图所示前端数据采集设备通过EIC-RG20GPRS无线路由器将采集的数据连接到远端中 心,相当」延长了网线的通信距离,从而实现远程对网络设备的遥控。 1.1产品特征 EIC-RG20GPRS无线路由器依赖GPRS网终通信 NAT功能和静态路由可选 连接多台电脑和其他终端设各共享上网收发数据; 现有的网络软件都可以使用。如:FTP软件(用来传输图像文件)可以直接使用 这样就可以使用成熟的网络软件,而不必投资花工夫自己来设计类似的软件; 6 北宗东方讯科技发展有眼公司 高级编程控制功能,电脑或其他网络终端可以控制该设备打开数据连接来传输数 据,数据传输完成关闭数据连接。此项功能可以用来省电和减少数据流量: DMZ主机、端口映射等功能: 掉线后自动重新拨号功能; 内置硬件看门狗,不死机; 内置GPRS模块 个RJ4510M以太网口; Web网页軋置参数; 供电:+5V~18V 耗电:待机状态140~160mA;上网状态220-260mA:传输状态260~280mA ●工作温度:-40℃~-85℃; 防护等级:IP53; 产品专利号:Z200720149247.5。 1.2原理框图 GPRS/ CDMA/EDGE无线路由器原理框图 时钟模块 存储模块 MCU 看门狗模块 指示灯模块 天线及其 以太网收发模块 接口模块 无线 模块 SIM/UIM卡接口 用户接口模块 电源模块 北宗东方讯科技发展有眼公司 3系统组成 1.3.1硬件 主频120MHz的MCU 80K数据缓存 使件看门狗 10M Ethernet 1.3.2LAN 上 thernet10Mbps 内建2000V电磁隔离保护。 1.3.3软件系统 内置操作系统:μ Linux; 网终协议栈:TCP,UDP,IP,ICMP,DHCP,DNS。 1.4技术规格 功能 分类功能名称 功能说明 备注 侍机状态140~160mA 电压支持 518VDC输入 上网状态220~260mA 传输状态260~280mA。 (GPRs)埋论带宽 PRS网络支持 GPRs Class2~10 120.2Kb/s 编码方案:C1~CS4 GPRS网络持频段:850MHz,900MHz 实际带宽:20-40Kb/s (EDGE)理论带宽: 1800MHz,1900MHz 256.6Kb/s 陕际带宽:40-~80Kb/s 基本股备尺寸 4mm×85m×22m(不包括天线及安装件) 参数 作温度 40℃~+85℃C 相对湿度卩5%(无凝结) E页面配置画过1P地址:19.1681.254进行配置 复位功能 提供外部 Reset接口复位 数据透明传输将应用数据透明双向传输 长连接模式何实时连接应用服务器 无线D支持「」中国移动的无线DN业务 软硬件看门狗看门狗机制防止路由器死机 语音功能 枝持语音功能(可选) 8 北宗东方讯科技发展有眼公司 pP协议支持点对点拨号协议 CHAP认证 皮支持此认证方式 网络PAP认证 支持此认证方式 功能[P层心眺。在℃P层实现对应用服务器的连按侦浏」完备的cP保活机制 应用层心跳{过应用层的心眺时实现对应用服务器紂 连接侦测 1.5技术参数 1.5.1电源 电源规格为5V~18V(2A)直流电源输入。 1.5.2指示灯 指示灯有4个,意义分别为: P0WER电源指示灯:电源正常时指示灯亮 NET网络状态指小灯:当改备处于拨号状态时,指小灯有规律的慢闪(大约2秒闪 次);当设备处于上网状态时,指示灯常亮; LINK数据活动灯:当连接到网凵设备时会长亮,有数据收发,则指示灯会闪烁。 MODULE信号指示灯:对于不同的无线模块,代表不同的意义。如果是 WAVECOM模 块,则指示灯有规律闪烁表示网络正常,指示灯常亮表示无网络信号或设备没插 UIM/SIM卡。如果是 ANYDATA模块,则指示灯亮表示无线端有数据活动,指示灯灭 表示无线端无数据活动。 5.3接口定义 产品外壳面板标有个接凵的符号,定义如下 「符号全称 说明 R 45 R J45 10 M Ethernet接口 Sound 语音输出负极 Sound+ 语音输出正极 M Microphone-语音输入负极 M Microphone+语音输入正极 RESET 主芯片复位,低电平有效 GND 电源地 VCC 电源518V,建议5V ANTENNA ANTENNA天线接头,509/SMA(阴头) SIM/UIM SIM/UIM SIM/UIM卡抽 SIM/UIM卡抽弹出装置,按此按钮可将S⊥M卡弹出 FN FUNCTI0N功能按钮。加电情况下按下此按锂秒以上恢复出厂设置
