EIC-NC20串口服务器使用说明书pdf,EIC-NC20串口服务器使用说明书
此宗东方讯科技发展有限公司 http://www.castccnt.com 英文缩写对照表 APN 接入点名称 Access point name APP 应用业务 Application BG 边际关 Border gatewa BGP 边际网关协议 Border gateway protocol BSC 基站控制器 Base station controller BSS 基站系统 Base station System BSSGP 基站系统GPRS协议 BSS GPRS Protocol BTS 某站收发系统 Base transceiver system CDR 呼叫详细记录 Call Detail record CGF 计费网关功能 Charging gateway function 电路父换数据 Circuit Switch data DDN 数字数据网 Digital Data Network DHCP 动态主机配置协议 Dynamic Host Configuration Protocol DNS 域名系统 Domain Name System DSC 数据业务中心 Data service center DTU 数据终端单元 Data Terminal unit EGP 外部网关协议 External/ Exterior Gateway protocol EIGRP 外部 nternet组路由协议 External/ Exterior Internet Group Routing Protocol EMC 电憾兼容 Electro Magnetic Compatibility ESP 静电防护 Electro Static Precautions ETSI 欧洲电信标准协会 European Telecommunications Standards Institute GGSN GPRS支持节点网关 Gateway gPrs Support node GMSC 移功交换中心网关 Gateway msc GPRS 通用分组无线业务 General packet radio service GSM 全球移动通信系统 Global System for Mobile Communications GSN GPRS支持节点 GPRS Support Node GPRS隧道协议 GPRS Tunneling Protocol GTP-id GTP标识 GTP Identity HLR 注册地信息注册器 Home Location register HSCSD 高速电路交换数据 High Speed circuit Switch data 此宗东方讯科技发展有限公司 http://www.castccnt.com IGMP 互联网组管理协议 Internet Group management Protoco IGRP 互联网网关路由协议 Internet Gateway routing protocol 智能网 Intelligent Network 互联网协议 Internet protocol ISDN 综合数字业务网络 Integrated Services Digital Network ISP 互联网业务提供商 Internet Service provider L2TP 第二层隧道协议 Layer2 Tunneling protoco LA 位置区域 Location area LLC 逻辑链路控制 Logical Link control MAP 移动应用部分 Mobile application part MDNS 移动域名系统 Mobile domain Name System MDTU 移动数据终端单元 Mobile data terminal unit MIB 管理信息库 Management Information Base MS 移动台 Mobile station MSC 栘动交换中心 Mobile Switching Center 移动终端 Mobile terminal MTBH 平均故障时间 Mean Time betweeen failure MTTR 平均维护时间 Mean Time To Recovery N/A 可用 Not Applicable NAS 网络接入服务器 Network access server NAT 网络地址转换 Network address translation NTP 网络时间协议 Network Time protocol O&M 运行和维护 Operations E maintenance PAP 密码授权协议 Password authentication protocol PDP 分组数据协议 Packet data protocol PDN 分组数据网络 Packet data network PLMN 公众陆地移动网络 Public land mobile network POS 销售终端 Point of sales PTM-G 点对多点群呼 Point-to-Multipoint Group Call Pl 点对多点多播 Point-to- Multipoint Multicast 服务质量 Quality of Service RA 路由氾围 Routing area 此宗东方讯科技发展有限公司 http://www.castccnt.com RADIUS 远程授权拨入用户服务 Remote authentication dial In user service 路由信息协议 Routing Information Protocol 注册业务中心 Register Service center RTOS 实时操作系统 Real Time Operating System RTP 实时传输协议Renl- time Transport Protocol RTU 远方终端单元 Remote termini!lnit RSVP 资源预留协议 Resource reSer vation protocol SCADA 监控与数据采集系统 Supervisory Control and Data Acquisition SGSN GPRS服务支持节点 Serving GPrS Support node SIM 用户标识模坎 Subscriber ldentify module SMS 短消息业务 Short Message service SMSC 短消息服务中心 Short message service center SNMP 简单网终管理协议 Simple network management Protocol STK SIM卡工具包 SIM Tool Kits TCP 传输控制协议 Transnission Control protocol TDMA 时分多址 Time Division Multiple access IMN 电信管理网络 Telecommunication Managed Network UDP 用户自带寻址信息协议 user Datagram Protocol UIM 用户标识模块 LIser Identify Module UMTS 通用移动电信系统 Universal mobile Telecommunication System 非结构化补充业务数据 UNstructured Supplementary Service Data UTK UIM卡工具包 UIM Tool Kits VI LR 访问地注册器 Visitor location register WAN 广域网 Wide Areu network WAP 无线应用协议 Wireless Application Protocol WDDN 无线 DDN Wireless Digital Dala Network 京东方讯科技发展有眼公司 http://www.castccnt.com 目录 第一章产品简介 1.1产品特征. 1.2主要功能 1.3系统组成.. 硬件 2串冂信号 1.3.3串口策略 1.3.4串口通讯参数 1.3.6软件系统 1.4技术规格 8 1.5技术参数. 5.1电源 1.5.2指示灯 1.5.3接口定义 1.5.4RJ45 1.5.5拨码开关… 10 第二章安装 2.1开箱. 2.2设备安装与电缆连接. 11 2.2.1配置前的准备⊥作 2.2.2安装网口 2.2.3安装串口 第三章参数配置与测试 3.1网终端配置 12 3.2串口端配置 14 3.3通讯测试. 14 第四章附录 16 5 此宗东方讯科技发展有限公司 http://www.castccnt.com 第章产品简介 本章概要的介绍EIC-NC20串口联网服务器的构成、特点与工 作原理等: 1.产品特征 主要功能 3.系统组成 4.技术规格 5.外部接口 EIC-NC20串口联网服务器是RS232串口到以太网TCP/IP、UD协议的双向转换传输设 备,变传统的串口通讯为网络通讯,实现串口设备的快速联网。转换器采用透明传输 的方式,用户不用知道TCP/IP、UDP协议,不用更改程序即可实现原有串口设备之间的 网络连接 防火墙 Internet ndrc 数据 数据 采集 (图)ECYC20将串口设备联网进行数据传输 如图所示前端数据采集设备通过EIC-NC20串口联网服务器将采集的数据连接到远端 中心,相当」串口设备作网口设备传输数据,从而实现串口设备联网通讯。 1.1产品特征 解决计算机串口个足,代替多用户卡; 代替为了长距离迸信的 MODEM、RS485; 鲜决了串口通信距离短的问题; ●低端串口设备快速联网的解决方案 支持UDP/TCP网络协议 10 Base-T以太网; RS232串口速率高达460800bps 此宗东方讯科技发展有限公司 http://www.castccnt.com 串口三线/九线标准; 变底层的串口协议为广泛使用的TCP/IP、UDP协议; 工业级别的设计; 稳定性:365×24小时; 通过超级终端类似于AT指令方式或设置程序灵活设置通信参数; 设备之间透明传输/非通明传输 价恪低廉 工作温度:-40℃~+85℃; 防护等级:IP33:3 1.2主要功能 实现RS232/RS485串口到以太网TCP/IP、UDP协议的双向转换,其功能如下 把RS232/RS485串口接收到的数据转为通过以太网TCP/IP或UDP协议发出去 把从以太网接收到的数据转为通过RS232/RS185串口发出 1.3系统组成 1.3.1硬件 16位120MHz的MCU 50K数据缓存 看门狗时钟; RS232/RS485串口; lOM Ethernet。 1.3.2串口信号 RS232DTE三线信号TxD,RxD,GND; 或者RS232DTE九线信号TxD,RxD,RTS,CTS,DTR,DSR,DCD,GND; ●或者RS422信号TxD+,TxD-,RxD+,RxD,GND ●或者RS485信号Data+,Data-,GND; 所有信号提供15 KV ESD保护。 1.3.3串口策略 策略1:缓存超时+数据缓存超长; 策略2:SLIP封装串口数据包; 此外还可以定制策咯。 1.3.4串凵通讯参数 数据位:7,8 此宗东方讯科技发展有限公司 http://www.castccnt.com 校验位:奇,偶,无; 停止位:1,2; 流控:RTS/CTS,无流控; 速率:50Kbps~460.8Kbps 1.3.5LAN Ethernet 10 Mbps 内建200电磁隔离休护 1.3.6软件系统 内置操作系统:μ Linux 网络协议栈:TCP,UDP,IP,1CMP,DHCP,DN 1.4技术规格 功能 功能名称 功能说明 备注 分类 电压支持 5VDC输入(标准5V,宽电压可选) 设备尺寸 94m×64m×26m(不包括安装件) 工作温度 40℃~+85℃ 相对湿度 95%(无凝结) 串口配置 通过外部串口可进行配置 复位功能 提供拨码开关恢复配置 数据透明传输 将应用数据透明双向传输 基长连接模式 本 可实时连接应用服务器 参l连接模式 可根据配置激活策略实现短连接应用服 根据需求选择接口 数 务器模式 申口通信速率持波特率:300230400bps RS232/185/422支持RS232/RS185/RS122通信 Ethernet网口 10M交义RJ45网线 软硬件看门狗功能屠门狗机制防止死机 TCP层心眺 在TCP层实现对应用服务器的连接侦测完备的TCP保活机制 通过应用层的心跳可实现对应用服务器 应用层心跳 的连接侦测 1.5技术参数 1.5.1电源 电源规格为5V(2A直流电源输入。 此宗东方讯科技发展有限公司 http://www.castccnt.com 1.5.2指示灯 指示灯有4个,意义分别为 PW电源指示灯:电源止常时灯亮。 LIK內终连接指小灯:当串口服务器正确接入网络中时,指小灯亮,否则不亮 ●ACT数据收发指示灯:当有数据收发时,指示灯闪烁。 COL网终TCP连接状态灯:当通信模式为 TCP Server或 TCP Client时,指示TCP 连接状态的指示灯。当TCP建立连接时,指示灯有规律闪烁。 1.5.3接口定义 品外壳面板标有个接口的符号,定义如下: 符号 全称 说明 RS232 RS232 RS232DB9接口 R45 RJ45 10MRJ45接口 DC VCC 电源输入默认5V,叮定制宽电压 Switch Switch 拨码开关1在0N位置时是通讯状态,拨码开关2拨到0N位置 是恢复出厂设置状态,默认IP:192.168.1.26 以上定义中RS232串口接囗为DB9公口,与计算机连接时,应该用父叉线,不要用直通 线。此串口是9针RS232DTE设备,如下表所示: 名称 DCD RXD TXD DTR GND| DSR RTSCTSR 管脚 2 4 6 7 属性输入输入输出输出|接地|输入输出|输入「输入 注意:当使用三线标准时请将1,4,6,7,83,9悬空。当使用五线标准时,请将 ,4,6,9悬空。 1.5.4RJ45 通过RJ15接口,可以将串口服务器接入局域网。如果是与邸B连接,则用直通网线:如 果是和计算机直接连接,则用父叉网线

...展开详情
试读 25P EIC-NC20串口服务器使用说明书.pdf
立即下载 低至0.43元/次 身份认证VIP会员低至7折
抢沙发
一个资源只可评论一次,评论内容不能少于5个字
weixin_38744375 你的留言是对我莫大的支持
2019-10-23
  • 至尊王者

    成功上传501个资源即可获取
关注 私信 TA的资源
上传资源赚积分or赚钱
最新推荐
EIC-NC20串口服务器使用说明书.pdf 10积分/C币 立即下载
1/25

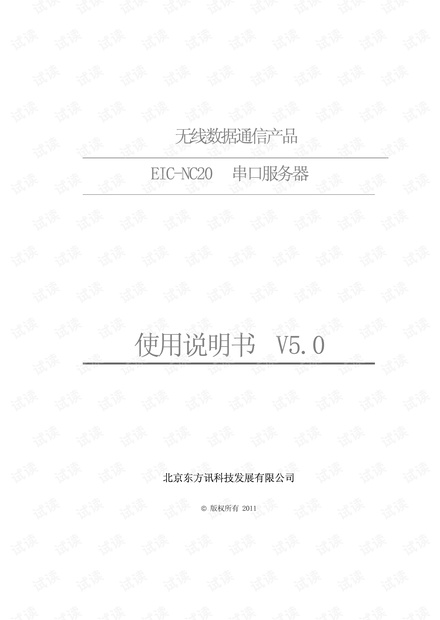

EIC-NC20串口服务器使用说明书.pdf第1页
EIC-NC20串口服务器使用说明书.pdf第2页
EIC-NC20串口服务器使用说明书.pdf第3页
EIC-NC20串口服务器使用说明书.pdf第4页
EIC-NC20串口服务器使用说明书.pdf第5页
