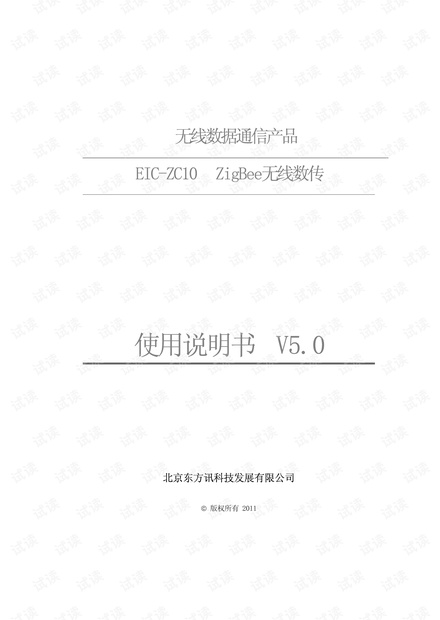

EIC-ZC10 ZIGBEE使用说明书pdf,EIC-ZC10 ZIGBEE使用说明书
北宗东方讯科技发展有眼公司 英文缩写对照表 APN 接入点名称 Access point name APP 应用业务 Application BG 边际网关 Border gateway BGP 边际网关协议 Border gateway protoco BSC 基站控制器 Base station controller BSS 基站系统 Base Station System BSSGP 基站系统GPRS协议 BSS GPRS Protocol BTS 某站收发系统 Base transceiver sustem CDR 呼叫详细记录 Call Detail record CGF 计费网关功能 Charging gateway function 电路父换数据 Circuit sτ bitch data DDN 数字数据网 Digital data Network DHCP 动态主机配置协议 Dynamic Host Configuration Protocol DNS 域名系统 Domain Name Systen 数据业务中心 Data service center DTU 数据终端单元 Data Terminal unit EGP 外部网关协议 External/ exterior Gateway Protocol EIGRP 外部 Internet组路由协议 ExternallExterior Internet Group Routing Protocol EMC 电磁兼容 Electro Magnetic Compatibilit ESP 静电防护 Electro static precautions ETSI 欧洲电信标准协会 European Telecommunications Standards Institute GGSN GPRS支持节点网关 Gateway GPrs Support node GMSC 移动交挨中心网关 Gateway MsC GPRS 通用分组无线业务 General packet radio service GSM 全球移动通信系统 Global System for Mobile Communications GSN GPRS支持节点 GPRS Support node GPRS隧道协议 GPRS Tunneling Protocol GTP-id GTP标识 GTP ldentity HLR 注册地信息注册器 Home Location register HSCSD 高速电路交换数据 High Speed Circuit Switch data 北宗东方讯科技发展有眼公司 IGMP 互联网组管理协议 Internet Group Management Protoco IGRP 互联网网关路由协议 ternet Gateway Routing Protocol 智能网 ntelligent network 互联网办议 Internet protocol ISDN 综合数字业务网络 Integrated Services Digital Network ISP 互联网业务提供商 nternet Service provider L2TP 第二层隧道协议 Layer2 Tunneling protocol 位置区域Ⅰ ocation area LLC 逻辑链路控制 Logical Link Control MAP 移动应用部分 Mobile Application part MDNS 栘动域名系统 Mobile domain name System MDTU 移动数据终端单元 Mobile data terminal unit MIB 管理信息库Man: agement Information Base MS 移动台 Mobile station MSC 移动交换中心 Mobile Switching center 移动终端 Mobile terminal MTBF 平均故障时间 Mean time between failure MTTR 平均维护时间 Mean Time to recovery N/A 不可用 Not Applicable NAS 网终接入服务器 Network Access server NAT 网丝地址转换 Network address translation NTP 网终时间协议 Network time protocol o&M 运行和维护 Operations &r maintenance PAP 密码授权协议 Password authentication protocol PDP 分组数据协议 Packet Data protocol PDN 分组数据网络 Packet data network PLMN 公众陆地移动网络 Public land mobile network POS 销售终端 Point of sales PTM-G 点对多点群呼 Point-to-Multipoint Group call PTM-M 点对多点多播 Point-to- Multipoint Multicast 服务质量 Quality of Service RA 路由沱围 Routing area 北宗东方讯科技发展有眼公司 RADIUS 远程授权拨入用户服务 Remote authentication dial In user seruice RIE 路由信息协议 Routing Information Protocol RSC 注册业务中心 Register Service center RTOS 实吋操作系统 Real Time Operating Syster RTP 实时传输协议Renl- time Transport Protocol RTU 远方终端单元 Remote terminal unit RSVP 资源预留协议 Resou" ce reServation protocol SCADA 监控与数据采集系统 Supervisory Control and Data Acquisition SGSN GPRS服务支持节点 Serving gprs Support node SIM 用户标识模块 Subscriber Identify Module SMS 短消息业务 Short message service SMSC 短消息服务中心 Short Message Service Center SNMP 简单网终管理协议 Simple network management Protocol STK SIM卡工具包 SIM Tool Kits TCP 传输控制协议 Transmission Control protocol TDMA 时分多址 Time Division Multiple access TMN 电信管理网络 Telecommunication Managed Network UDP 用户自带寻址信息协议 user Datagram Protocol UIM 用户标识模块 LIser Identify Module UMTS 通用移动电信系统 Universal mobile Telecommunication System JSSD 非结构化补允业务数据 UNstructured Supplementary Service Dato UTK LIM卡工具包 UIM Tool Kits VLR 访问地注册器 Visitor Location register WAN 广域网 Wide area network WAP 无线应用协议 Wireless application protocol WDDN 尢线 DDN Wireless Digital Data Network 北宗东方讯科技发展有眼公司 目录 第一章产品简介, 1.1产品特征. 1.2主要功能 1.3系统组成 1.3.1硬件 1.3.2串口信号 1.3.3串口通讯参数 1.3.4软件系统 1.4技术规帑 5技术参数 5.1电源 1.5.2指示灯 1.5.3接口定义 1.5.4拨码开关 1.5.5天线接口 第二章安装 2.1开箱. 10 2.2设备安装与电缆连接 2.2.1安装天线 2.2.2安装串口 第三章参数配置与测试 3.1 ZigBee终端配冒. 3.2通仨测试. 14 第四章常见问题 16 4.1面板指示灯的定义 4.2参数设置的问题 17 4.4不能进行正常通信: ,,,,,,17 北宗东方讯科技发展有眼公司 第一章产品简介 本章概要的介绍EIC-ZC10 ZigBee无线数传的构成、特点与工 作原理等 1.产品特往 2.主要功能 3.系统组成 1.技术规格 5.外部接口 EIC-ZO10 ZigBee无线数传是一种高可靠的无线数传网络,类似于和网络, 类似于移动网络基站。通讯距离从标准的米到几百米、几公里,并且支持无限扩展 ZigBee无线数传是一个将 串口设备的串口通信立即转换为无线网络 通信的双向转换传输设备。转换器采用透明传输或者非透明的方式,根据用户自己的 需要进行选定。 ZigBee无线数传包括三种类型:协调器 、路由器 节点 ,其中最常用的是协调器和路由器。在一个应用网络中,需要 个协调器和多个路由器或者节点组成,如下图所示。这个网络是一个典型的网 终 Co-ordinator End Device Router Router End device Router End device End Device Router Router End device (图一) ZigBee组网图 在这个网络中,每·个数据采集点,都可以与协调器随时通信。协调器可以将这些采 集到的数据汇总到计算机中,进行分析。此外,协调器也可以随时向某个采集点发送 指令或者父互数据 北宗东方讯科技发展有眼公司 ZigBee无线数传广泛应用于数据采集系统,这些系统一般都需要健壮的、安全的、低 功耗无线网络应用,这些要求 Zigbee可以很好地满足用户的需求。常用的领或有:无 线传感器网络,小范围无线采集、路灯控尙、家庭和商业建筑自动化、玩具和游戏外 围设备、家庭网络、工业系统、遥感勘测(如自动抄表)等领域。 1.1产品特征 低功耗 低薮据量; 低成本; 使用免费频段2.4G 高抗干扰性 ●高保密性; 自动动态组网 RS232串口速率300230100bp8 ●支持RS232三线标准或五线标准 内置 ZigBee协议栈,支持 ZigBee网络协议; 数据终端水远在线; 断网自动重新发现功能 设备之间透明传输或非通明传输可选; ●自定义设备地址和端口号 ●供电:+5~+12V,叫根据客户需要定制宽电压输入; 耗电:约200mW; 工作温度:-40℃~+85℃; 防护等级:IP33; 1.2主要功能 建立 ZigBee无线网络系统,实现RS232/RS485串口到 ZigBee无线网络通信的双向转换, 自动组网成为一个Mesh网络,实现规模数量的数据釆集系统。 1.3系统组成 1.3.1硬件 主频16M1z的32 Bit risc cpu 96K内存 硬件看门狗 RS232/RS485串∏ 北宗东方讯科技发展有眼公司 1.3.2串口信号 RS232DTE三线信号TxD,RxD,GND; 或者RS232DTE五线信号TxD,RxD,RTS,CTS,GND 或者RS485信号Data+,Data-,GiND。 1.3.3串口通讯参数 数据位:5,6,7,8; ●校验位:奇,偶,无; 停止位:1,2; 流控:RTS/CTS,无流控; 速率:50bps460.8Kbps 1.3.4软件系统 内置操作系统 协议栈:802.15.4, ZigBee等无线协议栈。 1.4技术规格 功能分类功能名称 功能说明 电压支持 l12YDC输入(标准5,宽电压可选),≤200W 设备尺寸 78m×63mm×25mn(不包括天线及安装件) 作温度 40℃~+85℃ 基对湿度 95%(无凝结) 本口配冒 通过外部串口可进行配置 参愎位功能 提供外部 Reset接冂复位 数傚据透明传输应用数据透明双向传输 串口通信速率支持波特率:300-230400bs 5232/4851422支持K2321585542倍信 软硬什看门狗功能看门狗机制防止死机 「网络iBeN络 24GHz免费频段 1.5技术参数 1.5.1电源 电源规格为5V(2A)直流电源输入。 北宗东方讯科技发展有眼公司 1.5.2指示灯 指示灯有2个,意义分别为: 红色指示灯。指示当前改备的状态。建立网络(对于协调器)或搜寻网络(对于 路由器或者节点)的过程中,红色指小灯常亮;当建立了网络或已搜寻到并已注 册网络,则红色指示灯按照一定的规律闪烁。协调器每1秒闪烁一次,路由器或 节点每2秒內烁一次 ●绿色指示灯。若有数据收发,则指示灯会闪烁。 1.5.3接口定义 品外壳面板标个接凵的符号,定义如下: 符号 全称 说明 R232R232RS232DB接口 RS485接口由里(靠近R232)到外分别是“+”“-”“GN” 5-12V VCC 电源5~12V,建议5V,“+”接电源,“-”接地 RE 天线接头天线接头,509/SM头) 以上定义中RS232串口接口为DB9公口,与计算机连接时,应该用交叉线,不要用直通 线。此串凵是9针RS232DTE设备,如下表所示: 名称 管脚 属性输入输入输出|输出「接地|输入|输出|输入|输入 q 注意:当使用三线标准时请将1,4,6,7,8,9悬空。当使用五线标准时,请将 1,4,6,9按定义接好信号线。 1.5.4拨码开关 拨码丌关用于设备功能上的设定,诮勿随意拨动拨码丌关。如果您不小心拨动了拨码 开关,请恢复它正常工作时的状态。正常工作状态下,拨码开关的位置是:1-0N,2-0FF, 30N,40。拨码开关的外观如下图所示
