实训三 并行总线-LCD 驱动
1. LCD 硬件工作原理
1602 液晶显示模块是一种专门用于显示字母，数字，符号等的点阵式液晶显示
模块。在显示器件上的电极图型设计，它是由若干个 5*7 或 5*11 等点阵符位组
成。每一个点阵字符位都可以显示一个字符。点阵字符位之间有一空点距的间隔
起到了字符间距和行距的作用。目前市面上常用的有 6 字*1 行，16 字*2 行，20
字*2 行和 40 字*2 行等的字符模块组。它们虽然显示字数各不相同，但是都具有
相同的输入输出界面。1602 LCD 分为带背光和不带背光两种。

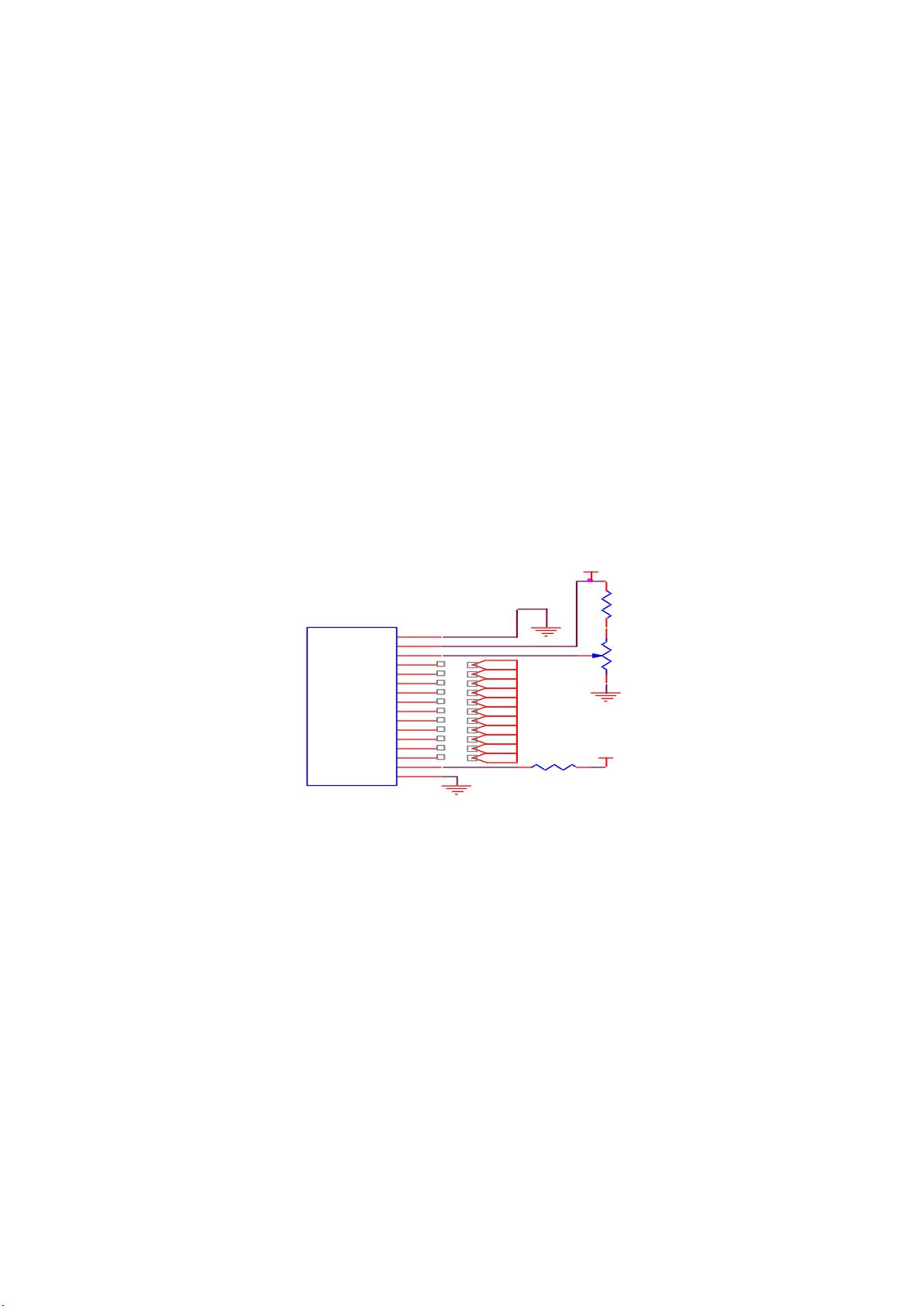

2. LCD 电路
3. 引脚说明
第 1 脚：VSS 为地电源。
第 2 脚：VDD 接 5V 正电源。
第 3 脚：VL 为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比
度最高，对比度过高时会产生“鬼影”，使用时可以通过一个 10K 的电位器调整
对比度。
第 4 脚：RS 为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存
器。
LCM1602
U2
VSS
1
VCC
2
VEE
3
RS
4
RW
5
E
6
DB0
7
DB1
8
DB2
9
DB3
10
DB4
11
DB5
12
DB6
13
DB7
14
A
15
K
16
LCD_RW
LCD_RS
LCD_D0
LCD_EN
LCD_D2
LCD_D1
LCD_D4
LCD_D3
LCD_D6
LCD_D5
LCD_D7
R2
1k
R3
10k
VCC
R4 510
VCC
