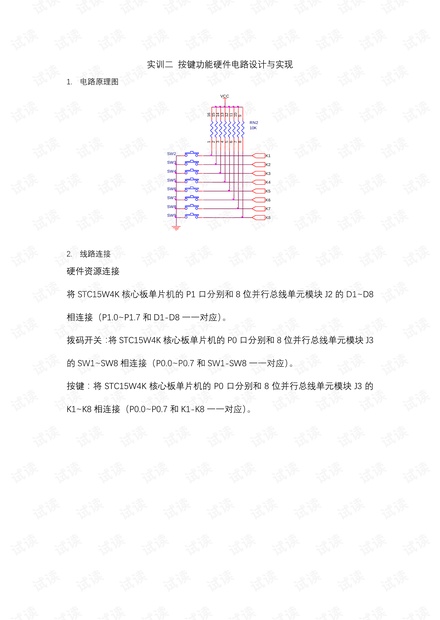

实训二 按键功能硬件电路设计与实现

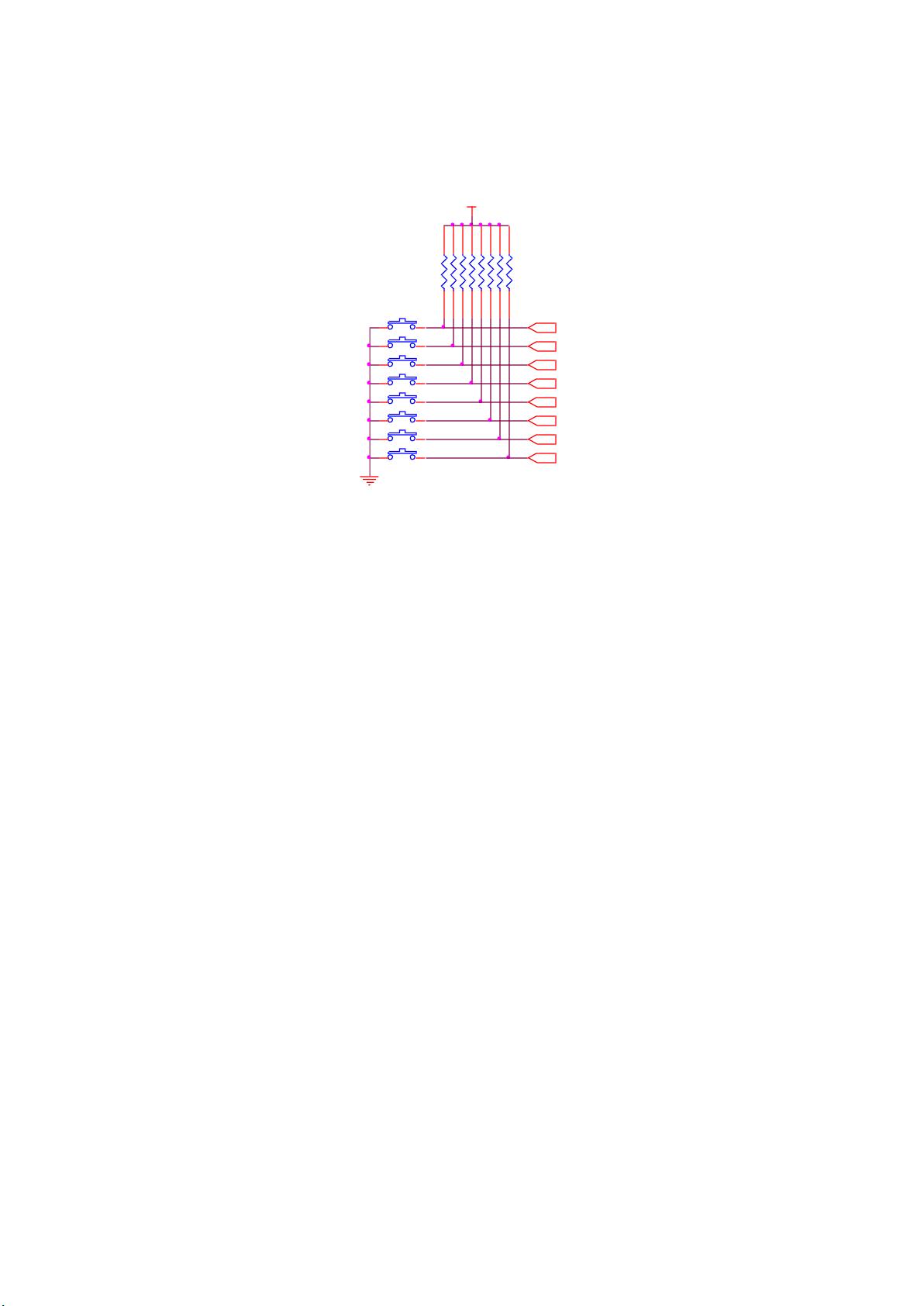

1. 电路原理图
2. 线路连接
硬件资源连接
将 STC15W4K 核心板单片机的 P1 口分别和 8 位并行总线单元模块 J2 的 D1~D8
相连接（P1.0~P1.7 和 D1-D8 一一对应）。
拨码开关：将 STC15W4K 核心板单片机的 P0 口分别和 8 位并行总线单元模块 J3
的 SW1~SW8 相连接（P0.0~P0.7 和 SW1-SW8 一一对应）。
按键：将 STC15W4K 核心板单片机的 P0 口分别和 8 位并行总线单元模块 J3 的
K1~K8 相连接（P0.0~P0.7 和 K1-K8 一一对应）。
SW2
SW3
SW4
SW5
SW6
SW7
SW8
SW9
RN2
10K
1
16
2
15
3
14
4
13
5
12
6
11
7
10
8
9
K1
K2
K3
K4
K5
K6
K7
K8
VCC
