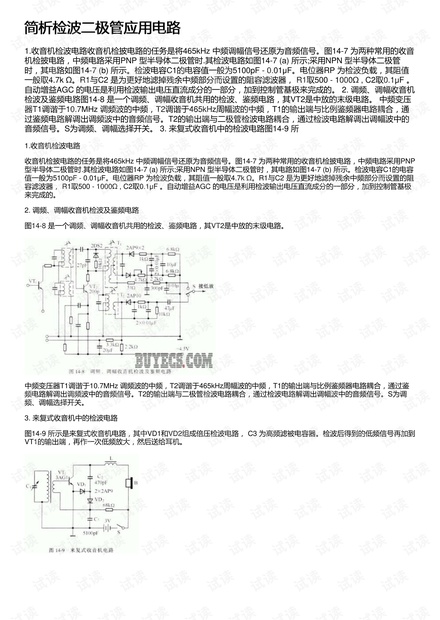

1.收音机检波电路收音机检披电路的任务是将465kHz 中频调幅信号还原为音频信号。图14-7 为两种常用的收音机检披电路,中频电路采用PNP 型半导体二极管时.其检波电路如图14-7 (a) 所示;采用NPN 型半导体二极管时,其电路如图14-7 (b) 所示。检波电容C1的电容值一般为5100pF - 0.01μF。电位器RP 为检波负载,其阻值一般取4.7k Ω。R1与C2 是为更好地滤掉残余中频部分而设置的阻容滤波器, R1取500 - 1000Ω , C2取0.1μF 。自动增益AGC 的电压是利用检波输出电压直流成分的一部分,加到控制管基极来完成的。 2. 调频、调幅收音机检波及鉴频电路图14-8 是一个调频、调幅收音机共用的检波、鉴频电路,其VT2是中放的末级电路。 中频变压器T1调谐于10.7MHz 调频波的中频,T2调谐于465kHz周幅波的中频,T1的输出端与比例鉴频器电路耦合,通过鉴频电路解调出调频波中的音频信号。T2的输出端与二极管检波电路耦合,通过检波电路解调出调幅波中的音频信号。S为调频、调幅选择开关。 3. 来复式收音机中的检波电路图14-9 所
