MatlabSimulink生成CC++代码的实现

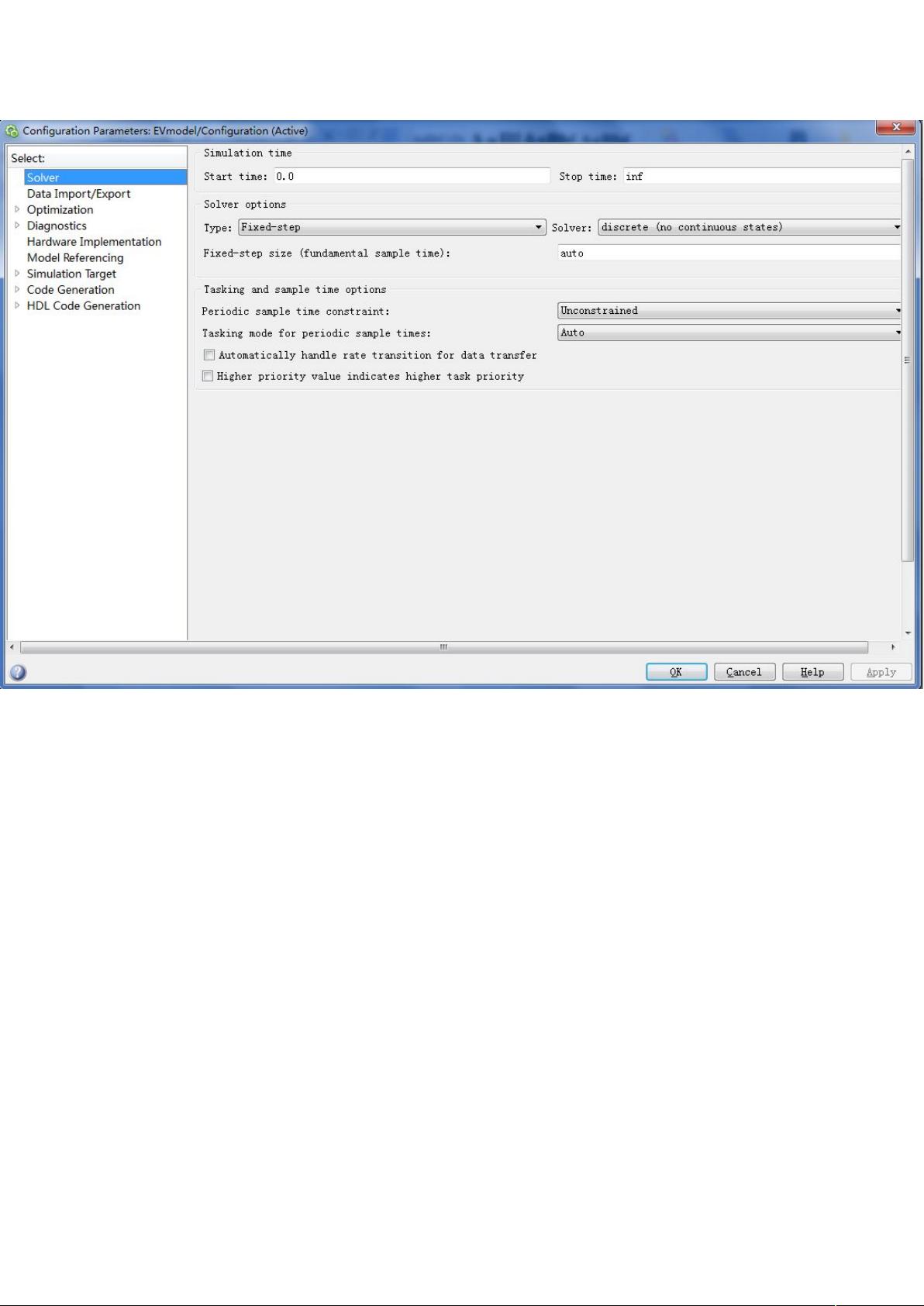

MatlabSimulink生成CC++代码的实现 Matlab/Simulink 是一个功能强大且广泛应用的模型设计和仿真工具，它可以生成高效、可靠的代码，应用于各种嵌入式系统中，本文将讨论如何使用 Simulink Coder/Embedded Coder 从 Simulink 模型生成嵌入式 C 代码，并对代码生成的过程进行详细的讲解。 一、使用 Simulink Coder 的代码生成 在 Simulink 模型窗口中，点击 simulation/Model Configuration Parameters 或者通过快捷键 Ctrl+E 进入 Simulink 模型参数配置窗口。在这里，可以设置仿真停止时间、求解器和代码生成选项等。在 Code Generation 选项卡中，选择 System target file 选项，键入 grt.tlc，选择 C/C++ 语言，并勾选 Generate code only 选项。点击 Code Generation/Report 选项卡，勾选 Create code generation report 和 Open report automatically 选项。点击 apply，返回 Code Generation 选项卡，点击 Generate code 按钮或者应用快捷键 Ctrl+B，进行编译，生成所需的代码。 二、使用 Embedded Coder 的代码生成 在生成面向单片机等硬件设备的特定代码时，我们采用 Embedded Coder 进行代码生成。在 Code Generation 选项卡中，选择 System target file 选项，键入 ert.tlc，其余设置同上。 三、使用数据对象进行数据管理 在 Simulink 模型中，使用数据对象可以对数据进行管理。分别双击 Simulink 模型中的输入信号和输出信号的信号线，把输入信号命名为 x、y，输出信号命名为 z。在 Model Explorer 界面中，选中 Base Workspace，点击菜单栏 Add/mpt signal，依次添加数据对象，分别为 x、y 和 z。在 Simulink 模型中的输入和输出信号线右键单击，选中 properties，在 properties 中，勾选 signal name must resolve to simulink signal object，然后关闭 properties，进行编译。通过 Code Generation report，可以看见，之前的变量名，变成了刚才设置的数据对象的变量名 x、y、z。 四、代码生成的优化过程 在代码生成的过程中，可以对代码进行优化，以提高代码的效率和可读性。可以对代码进行简化、优化和重构，以满足不同的应用需求。 五、子系统算法函数以及文件的控制 在代码生成的过程中，需要对子系统算法函数和文件进行控制，以确保代码的正确性和可靠性。可以对算法函数进行优化和重构，以提高代码的效率和可读性。 六、代码的等效性测试 在代码生成的过程中，需要对代码进行等效性测试，以确保代码的正确性和可靠性。可以对代码进行功能测试、性能测试和安全测试，以确保代码的质量和可靠性。 Matlab/Simulink 是一个功能强大且广泛应用的模型设计和仿真工具，它可以生成高效、可靠的代码，应用于各种嵌入式系统中。本文讨论了如何使用 Simulink Coder/Embedded Coder 从 Simulink 模型生成嵌入式 C 代码，并对代码生成的过程进行了详细的讲解。
