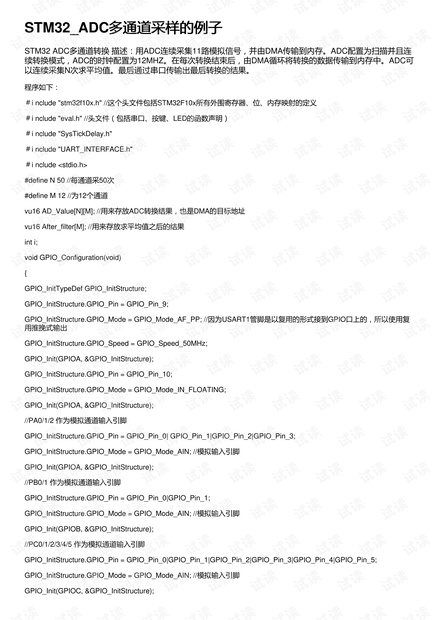

STM32 ADC多通道转换 描述:用ADC连续采集11路模拟信号,并由DMA传输到内存。ADC配置为扫描并且连续转换模式,ADC的时钟配置为12MHZ。在每次转换结束后,由DMA循环将转换的数据传输到内存中。ADC可以连续采集N次求平均值。最后通过串口传输出最后转换的结果。 STM32 ADC多通道采样是微控制器STM32中的一种功能,允许用户同时或顺序地从多个模拟输入通道获取数据。在这个例子中,我们关注的是STM32 ADC的连续扫描和连续转换模式,用于从11个不同的模拟信号源进行采样。STM32 ADC(模数转换器)被配置为12MHz的时钟频率,这意味着它能快速地将模拟电压值转换成数字值。 我们需要进行必要的硬件配置。在`GPIO_Configuration`函数中,各个模拟输入通道被设置为模拟输入模式。例如,GPIOA的PIN0, PIN1, PIN2, PIN3,GPIOB的PIN0, PIN1以及GPIOC的PIN0, PIN1, PIN2, PIN3, PIN4, PIN5都被配置为AIN模式,允许它们连接到ADC通道。这些引脚连接到外部模拟信号源,以便进行采样。 接下来,我们需要配置RCC(复用重定时器控制器),以确保ADC的时钟源正确设置。在`RCC_Configuration`函数中,首先初始化RCC系统并开启HSE(高速外部时钟)。然后,根据系统需求调整预取缓冲器、闪存延时周期以及AHB、APB1和APB2总线的时钟分频。配置PLL(锁相环)以提高系统时钟频率,这里设置为HSE分频1倍,乘以6。 在ADC的配置中,我们启用连续转换和扫描模式。这意味着ADC会按照预设的顺序自动对每个通道进行采样,而无需手动触发。此外,DMA(直接存储器访问)被用作数据传输机制,它在每次转换完成后自动将数据从ADC的转换寄存器传输到内存中的特定位置。在这个例子中,定义了一个二维数组`AD_Value`来存储每个通道的N次转换结果,其中N为50。一旦所有通道的数据都已采集,我们可以计算平均值,并将其存储在数组`After_filter`中。 通过串口通信将处理后的结果发送出去。这通常涉及到初始化串口,设置波特率,接收和发送函数等。`UART_INTERFACE.h`头文件可能包含了这些功能的声明。在程序中,我们可能会有一个循环,用于读取`After_filter`数组中的值并通过串口发送到上位机,以供进一步的分析或显示。 STM32 ADC的多通道采样结合DMA和连续转换模式,提供了一种高效的方法来收集和处理多个模拟信号源的数据。这种技术广泛应用于工业自动化、环境监测、嵌入式系统以及其他需要实时数据采集的应用中。通过灵活配置,开发者可以根据具体应用的需求调整采样频率、通道顺序、数据处理方法等参数,实现高效的系统设计。
