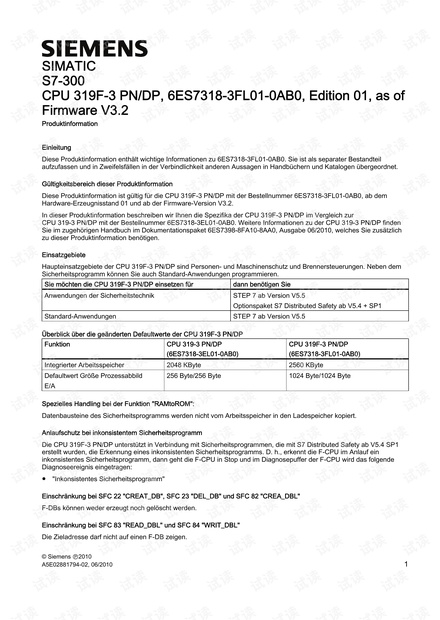

西门子SIMATIC S7-300 CPU 319F-3手册pdf,西门子SIMATIC S7-300 CPU 319F-3 PN / DP,版本01,固件版本V3.2及以上版本
SIEMENS SIMATIC S7-300 CPU 319 F-3 PN/DP 6ES7318-3FL01-0AB0 Edition 01. as of firmware V3.2 Product Information Introduction This Product Information contains important information about 6ES7318-3FLO1-0ABO. It is a separate component and should be considered more up-to-date than the information in the manuals and catalogs if uncertainties arise Validity of this product Information This product information is valid for cpu 319F-3 PN/dP with order number 6es7318-3FL01-0AB0. as of hardware release 01 and as of firmware version 3.2 This Product Information describes the specifications of CPU 319F-3 PN/DP compared to CPU 319-3 PN/DP with order number 6ES7318-3EL01-0AB0. You will find more information on CPU 319-3 PN/DP in the corresponding manual in the documentation package 6ES7398-8FA10-8BAO, Edition 06/2010, which you require in addition to this product Information Areas of Application CPU 319F-3 PN/DP is mainly designed for personal and machine safety and burner controls. In addition to the safety program, you can also program standard applications You intend to use cPu 319F-3 Pn/dP for then you require Satety-related applications STEP 7 as of version v5.5 Optional package S7 Distributed Safety as of v5. 4+ SP1 Standard applications STEP 7 as of version v5.5 Overview of the Altered Default Values of CPU 319F-3 PN/DP Function CPU 319-3 PN/DP CPU 319F-3 PN/DP (6Es7318-3EL010AB0) (6ES7318-3FL010ABo) Integra ork Memory 2048 Kbytes 2560 Kbytes Default Value Size of process image 256 Bytes/256 Bytes 1024 Bytes/1024 Bytes 1o Special Handling of the " RAMtoROM"Function Data blocks of the safety program are not copied to the load memory by the work memory Startup protection for inconsistent safety program The CPU 319F-3 PN/DP in connection with safety programs which were created with S7 Distributed Satety as of V5. 4 SP1 supports the detection of an inconsistent safety program. this means that the F-cpu detects an inconsistent safety program F-CPU:up. The F-CPU then goes to Stop and the following diagnostic event is then entered in the diagnostic buffer of the in the startu Inconsistent safety program Restrictions with SFC 22 CREAT DB SFC 23 DEL Dband SFC 82 CREA DBL F-DBs can neither be created nor deleted Restrictions with sfc 83 REAd Dbl and sFC 84 WRIT DBL The target address may not point to an F-DB Siemens (2010 A5E0288179402,062010 Restrictions to Configuring the Retentive Behavior of Data blocks The configuration of retentive data blocks is not supported for F-DBs This means that the current values of the F-DBs will not be retentive in the event of Power oFF/on and restart ( sTOP RUN of the F-CPU. The F-DBs retain the initial values from the loading memory In the block properties of the F-DBs the"Non -Retain"check box is activated and thus grayed out Probabilities of failure Below are the values for the CpU 319F-3 PN/DP probabilities of failure Operation in Low Operation in High Demand Proof test interval Demand mode or Continuous mode low demand mode high demand/continuos (average probability of mode(probability of a failure on demand) dangerous failure per hour) F-compatible CPU 319F-3 PN/DP < 1E-04 3E09 10 years 6Es7318-3FL010AB0 <2E04 <3E09 20 years Operation with safety Protector 6ES7195-7KF0O-OXA0 WARNING The safety protector (order number 6ES7195-7KF00-0XA0, product version 01 and 02 )unlike other modules, must not be inserted in the same rack as the F-CPU. This restriction does not apply to safety protector product versions 03 and higher Siemens AG Industry Sector Postfach 48 48 90026 NURNBERG CPU319F-3 PNDP 6ES7318-3FL01-0AB0. Edition 01. as of firmware v3.2 A5E02881794-02,06/2010 SIEMENS SIMATIC S7-300 CPU 319 F-3 PN/DP 6ES7318-3FL01-0AB0, edition 01. a partir de la version du Firmware V3.2 Infomation produit Introduction Cette Information produit contient des indications importantes concernant 6ES7318-3FL01-0AB0 Elle constitue un document separe et, en cas de doute, elle doit etre consideree comme prioritaire par rapport aux indications figurant dans les manuels et catalogues Domaine de validite de cette information prod Cette information produit est valable pour la Cpu 319F-3 Pn/dP de numero de reference 6ES7318-3FL01-0Abo a partir de la version o1 du materiel et de la version v3, 2 du firmware Cette information produit decrit les specificites de la cp 319F-3 PN/dP compare a la CPu 319-3 PN/dP de numero de reference 6ES7318-3EL01-0ABO. Vous trouverez la description de la CPu 319-3 PN/DP dans le manuel correspondant dans le pack de documentation 6ES7398-8FA10-8CA0, edition 06/2010, dont vous aurez besoin en plus de cette information produit Champs d'application Les principaux champs d'application de la CPU 319F-3 PN/DP sont la securite des personnes et des machines ainsi que la commande de bruleurs Outre le programme de securite, vous pouvez programmer des applications standard Pour utiliser la cpu 319f-3 Pn/de dans des vous avez besoin de plications de securite STEP 7 a partir de la version 5.5 Logiciel optionnel S7 Distributed Safety a partir de la version 5. 4+ SP1 applications standard STEP 7 a partir de la version 5.5 Apercu des valeurs par defaut modifiees de la CPU 319F-3 PN/DP Fonction CPU 319-3 PN/DP CPU 319F-3 PN/DP (6Es73183EL01-0AB0) (6ES73183FL01-0AB0) Memoire de travail integree 2048ko 2560ko Valeur par defaut taille de la memoire 256 octets /256 octets 1024 octets/1024 octets image du processus des e/s Cas particulier de la fonction " RAMtoROM Les blocs de donnees du programme de securite ne sont pas copies de la memoire de travail vers la memoire de chargement Protectlon contre le demarrage en cas de programme de securite incoherent La CPU 319F-3 PN/DP prend en charge la detection de linco csrs nce d'un programme de securite si ce dernier a ete cree avec S7 Distributed Safety a partir de la version v5.4 SP1 si la cpu f detecte au demarrage un programme de securite incoherent, elle passe en SToP et I'evenement de diagnostic suivant est inscrit dans le tampon de diagnostic de la CPUF .Programme de securite incoherent Restriction pour les SFC 22"CREAT DB" SFC 23"DEL DB"et SFC 82 CREA_ DBL Les blocs de donnees f ne peuvent etre ni generes ni effaces Siemens (2010 A5E0288179402,062010 Restriction pour les SFc 83"READ_DBL et SFC 84 WRIT_DBL Ladresse de destination ne peut pas etre celle d un bloc de donnees F Restriction relative a la configuration de la remanence des blocs de donnees La configuration de la remanence des blocs de donnees F n'est pas prise en charge Ainsi, les valeurs effectives des db f ne sont pas remanentes apres une mise hors tension puis sous tension et redemarrage(STOP-RUN)de la CPU F Les dB F prennent les valeurs initiales de la memoire de chargement La case a cocher"Non-Retain"(non remanent )est activee et grise dans les proprietes de bloc des dB F Probabilites de defaillances Le tableau suivant indique les probabilites de detaillances de la CPu 319F-3 PN/DP Fonctionnement en mode Fonctionnement en mode Proof-Test-lntervall demande faible demande levee ou continu low demand mode(average high demand/continuos probability of failure on mode(probability of a demand) dangerous failure per hour CPUF319F-3 PN/DP 1E04 <3E09 10 ans 6E57318-3FL01-0AB0 <2E-04 <3E-09 20 ans Fonctionnement avec le module de separation 6ES7195-7KFOO-0XA0 ATTENTION Le module de separation(numero de reference 6ES7195-7KF00-0XA0, version 01 et 02)ne doit pas etre enfiche comme d'autres modules dans le meme chassis que la CPU F cette restriction ne s'applique plus a partir de la version 03 du module de separation Siemens AG Industry Sector Postfach 48 48 90026 NURNBERG CPU 319F-3 PN/DP, 6ES7318-3FL01-0AB0, edition 01, a partir de la version du Firmware V3.2 A5E02881794-02,06/2010 SIEMENS SIMATIC S7-300 CPU319F-3PNDP,6ES7318-3FL01-0AB0,版本01,固件 版本V3.2及以上版本 产品信息 简介 本产品信息包含有关6ES7318-3FL01-0AB0的重要信息。本产品信息是单独的组件,如果出现不确定的情况,应认为本产品 信息比手册和目录中的信息更新。 本产品信息的适用范囤 本产品信息适用于订货号为6ES7318-3FL010AB0、硬件版本01及以上版本以及固件版本V3.2及以上版本的cPU319F3 PNDP。 本产品信息介绍cPU319F3PNDP与CPU3193PNDP(订货号为6ES7318-3EL01-0AB0)相比较的主要区别。除了本 产品信息外,您还可以在2010年6月版的文档包6ES7398-8FA10-8BA0中的相应手册中找到所需的CPU3193PNDP的 更多信息。 应用领域 cP∪319F-3PNDP主要用于个人和机器安全以及燃烧器控制。除了安全程序外,您还可以编写标准应用程序。 如果要使用CPU319F3PNDP进行 则需要 安全相关的应用 STEP7(V5.5及以上版本) s7 Distributed Safety(V54及以上版本+SP1)可选包 标准应用 STEP7(V5.5及以上版本 cPU319F3PNDP更改的默认值的概述 功能 CPU319-3 PN/DP CPU 319F-3 PN/DP (6ES73183EL01-0AB0) (6ES73183FL010AB0) 集成工作存储器 2048KB 2560KB 过程映像的默认值大小 256个字节/256个字节 1024个字节/1024个字节 1O RAMtoROM"功能的特殊处理 工作存储器不会捋安全程序的数据块复制到装载存储器。 不一致安全程序的启动保护 与使用S7 Distributed Safety(V5.4SP1及以上版本)创建的安全程序相连接的CPU319F3PNDP支持检测不一致的安全 程序。这意味蒼FCPU会在启动中检测不一致的安全程序。然后,F-CPU会进入停止模式,并会在FCPU的诊断缓冲区中 输人以下诊断事件 安全程序不一致” SFc22“ CREAT DB"、SFC23" DEL DB"和SFG82 CREA DBL的限制 F-DB既不能创建也不能删除。 SFc83“ READ DBL和SFc84 WRIT DBL"的限制 目标地址不能指向FDB。 Siemens (2010 A5E0288179402,062010 对组态数据块保持特性的限制 F-DB不支持保持性数据块的组态。 这意味着,在FCPU电源关闭打开和重启( STOP-RUN)时,FDB的当前值不会被保留。FDB会保留装载存储器中的初始 值 在FDB的块属性中,“非保持( Non-Retain)复选框未被激活,因此呈厌显状态 发生故障的概率 以下是CPU319F-3PNDP发生故障的概率值 在低要求模式中运行 在高要求或持续模式中运行检验间隔 低要求模式(要求满足的高要求持续模式(每小时发 平均故障概率) 生危险故障的概率) 兼容F的cPU319F3PNDP<1E04 ≤3E09 10年 6Es7318-3FL010AB0 <2E04 <3E09 20年 使用安全保护器6ES795-7KF00-0XAO时的操作 警告 安全保护器(订货号6ES7195-7KF00-0XA0,产品版本01和02)与其它模块不同,不能捋其与FCPU插入同一机架。此 限制不适用于产品版本为03以及更高版本的安全保护器。 Siemens AG Industry Sector Postfach 48 48 90026 NURNBERG cPU319F-3PNDP,6ES7318-3FL01-0AB0,版本01,固件版本v32及以上版本 A5E02881794-02,06/2010
