西门子SIMATIC S7-400 CPU 416F-3手册pdf,西门子SIMATIC S7-400 CPU 416F-3 PN / DP,版本01,固件版本V6.0及以上版本
SIEMENS SIMATIC S7-400 CPU 416F-3 PN/DP 6ES7416-3FS06-0AB0, Edition 01. as of firmware V6.0 Product Information Introduction This Product Information contains important information on 6ES7416-3FS06-0AB0. It is a separate component and should be considered more up-to-date than the information in the manuals and catalogs if uncertainties arise Validity of this product Information This Product information is valid for cpu 416F-3 Pn/dP with order number 6es7416-3FS06-0abo, as of hardware release 01 and as of firmware version v6.0 In this Product Information we describe the specifications for the CPU 416F-3 PN/DP with order number 6ES7416-3FS06-0ABo in comparison to the cpu 416-3 PN/dp with order number 6Es7416-3ERo5-0ABo Information on the CPU 416-3 PN/DP and the S7-400 is available in the documentation package 6ES7498-8AA05-8BA0 which you require in addition to this product information Areas of Application CPU 416F-3 PN/DP is mainly designed for personal and machine safety and burner controls. In addition to the safety program, you can also program standard applications You want to use the cpu 416F-3 for then you require Safety-related applications STEP 7 as of version 5.5 Optional package S7 Distributed Safety V5.4 Service Pack 1 Standard applications STEP 7 as of version 5.5 Startup protection for inconsistent safety program The CPU 416F-3 PN/DP in connection with safety programs which were created with S7 Distributed Safety as of v5. 4 SP 1 supports the detection of an inconsistent safety program This means that the F-cpu detects an inconsistent safety program in the startup. The F-cPU then goes to Stop and the following diagnostic event is then entered in the diagnostic buffer of the F-CPU Inconsistent safety program No hot restart The cPu 416F-3 PN/dP does not support the operating mode"hot restart Restrictions with SFC 22 CREaT Db and SFC 23 DEL DB F-DBs can neither be created nor deleted Flash Card If a flash card is inserted, the safety program must be located on the flash card; subsequent loading of fail-safe blocks in the RAM load memory of the F-CPU is not possible C Siemens (2010 A5E02881789-02,05/2010 Probabilities of failure Below are the values for the CPU 416F-3 PN/DP probabilities of failure Operation in Low Operation in High Demand Proof-test interval Demand mode or Continuous mode low demand mode high demand/continuous probability of mode(probability of a failure on demand) dangerous failure per hour) F-compatible CPU 416F-3 PN/DP <4,5E05 <1E-09 10 years 6ES7416-3FS06-0AB0 <9E-05 <1E-09 20 years Use of the cp 443-5 and the M 467 If you use one of the following modules as dP Master, you cannot work in the associated line with distributed satety. This means you cannot access modules in such a line from a safety program The following modules are affected CP443-5Dx00 ·CP443-5DX01 |M4675GJ00 IM4675GJ01 Siemens ag Industry sector Postfach 48 48 90026 NURNBERG CPU 416F-3 PN/DP, 6ES7416-3FS06-0AB0 Edition 01. as of firmware V6.0 A5E0288178902,05/2010 SIEMENS SIMATIC S7-400 CPU 416F-3 PN/DP 6ES7416-3FS06-0AB0 edition 01. a partir de la version du Firmware v6.0 Information produit Introduction Cette information produit contient des indications importantes concernant 6ES7416-3FS06-0ABO Elle constitue un document separe et, en cas de doute, elle doit etre consideree comme prioritaire par rapport aux indications figurant dans les manuels et catalogues Domaine de validite de cette information produit Cette information produit est valable pour la CPU 416F-3 PN/DP de numero de reference dES7416-3FS06-0AB0 a partir de la version 01 du materiel et de la version v6. o du firmware Cette information produit decrit les specificites de la cpu 416F-3 PN/dp de numero de reference 6ES7416-3FS06-0ABO compare a la CPu416-3 PN/dP de numero de reference 6ES7416-3ERO5-0AB0. Vous trouverez la description de la CPU 416-3 PN/DP et du s7-400 dans le pack de documentation 6ES7498-8AA05-8cA0 dont vous aure besoin en plus de cette information produit Champs d'application Les principaux champs d'application de la cpU 416F-3 PN/DP sont la securite des personnes et des machines ainsi que la commande de bruleurs Outre le programme de securite, vous pouvez programmer des applications standard Pour utiliser la cpu 416F-3 dans des yous avez besain de applications de securite STEP 7 a partir de la version 5.5 Logiciel optionnel S7 Distributed Safety V5.4+ Servicepack 1 applications standard StEP 7 a partir de la version 5.5 Protection contre le demarrage en cas de programme de securite incoherent La cPu 416F-3 PN/DP prend en charge la detection de l incoherence d'un programme de securite si ce dernier a ete cree avec S7 Distributed Safety a partir de la version V5.4 SP1 Ainsi, si la CPU F detecte au demarrage un programme de securite incoherent, elle passe en STOP et l'evenement de diagnostic suivant est inscrit dans le tampon de diagnostic de la CPU F Programme de securite incoherent Pas de redemarrage La Cpu 416F-3 PN/dP ne prend pas en charge le mode"Redemal Restriction pour les sFC 22"CREAT_DBet SFC 23 DEL_DB Les blocs de donnees f ne peuvent etre ni generes ni effaces Carte Flash Si une carte flash est enfichee, le programme de securite doit se trouver sur la carte flash. Le rechargement de blocs F dans la memoire vive de chargement de la cpu f n'est alors pas possible C Siemens (2010 A5E02881789-02,05/2010 Probabilites de defaillances Le tableau suivant indique les probabilites de defaillances de la CPU 416F-3 PN/DP Fonctionnement en mode Fonctionnement en mode Intervalle de test demande faible demande elevee ou continu low demand mode high demand/ continuous probability of failure on mode (probability of a demand) dangerous failure per hour) CPU 416F-3 PN/DP 4,5E-05 <1E-09 10 ans 6ES7416-3FS06-0AB0 <9E-05 <1E-09 Utilisation du cp 443-5et de im 467 Si vous utilisez lun des modules suivants comme maitre DP, vous ne pouvez pas vous servir de distributed safety dans le segment correspondant. Un programme de securite ne peut donc pas acceder a des modules dans un tel segment Modules concernes CP443-5Dx00 ·CP443-5DX01 |M4675GJ00 IM4675GJ01 Siemens ag Industry sector Postfach 48 48 90026 NURNBERG CPU 416F-3 PN/DP, 6ES7416-3FSO6-0AB0, edition 01, a partir de la version du Firmware V6.0 A5E0288178902,05/2010 SIEMENS SIMATIC S7-400 cPU416F-3PNDP,6ES7416-3FS06-0AB0,版本01,固件 版本V6.0及以上版本 产品信息 简介 本产品信息包含有关6ES74163FS06-0AB0的重要信息。本产品信息是单独的组件,如果出现不确定的情况,应认为本产品 信息比手册和目录中的信息更新。 本产品信息的适用范围 本产品信息适用于订货号为6ES7416-3FS06-0AB0、硬件版本01及以上版本以及固件版本∨6.0及以上版本的CPU416F-3 PNDP。 在本产品信息中,我们介绍了订货号为6ES7416-3FS06-0AB0的CPU416F-3PNDP与订货号为6ES7416-3ER05-0AB0的 CPU416-3PNDP相比较的主要区别。除了本产品信息之外,还可以在文档包6ES74988AA058BA0中找到所需的cPU 416-3PNDP和S7400的更多信息。 应用领域 C門U416F-3PNDP主要用于个人和机器安全以及燃烧器控制。除了安全程序外,您还可以编写标准应用程序。 如果要使用cPU416F3进行 则需要 安全相关的应用 STEP7V55及以上版本 s7 Distributed Safety(54+SP1)可选包 标准应用 STEP7V5.5及以上版本 不一致安全程序的启动保护 与使用S7 Distributed Safety(V54SP1及以上版本)刨建的安全程序相连接的cP∪416F3PN/DP支持检测不一致的安全 程序。这意味蒼F-CPU会在启动中检测不一致的安全程序。然后,FCPU会进入停止模式,并会在FCPU的诊断缓冲区中 输入以下诊断事件 “安全程序不一致 无热启动 CP∪416F-3PN/DP不支持操作模式“热启动”。 SFC22“ CREAT DB和SFC23“ DEL DB的限制 FDB既不能创建也不能删除。 闪存卡 如果插入了闪存卡,则安全程序必须位于闪存卡上;随后无法在FCPU的RAM装载存储器中装载故障安全块。 发生故障的概率 以下是CPU416F3PNDP发生故障的概率值。 在低要求模式中运行在高要求或持续模式中运行检验间隔 低要求模式(要求满高要求持续模式(每小时发 足的故障概率) 生危险故障的概率) 兼容F的CPU416F-3PNDP 4.5E05 <1E-09 10年 6ES7416-3FS06-0AB0 <9E05 <1E09 20年 C Siemens (2010 A5E02881789-02,05/2010 使用CP4435和M467 如果捋下列模块之一用作DP主站,则无法使用分布式安全在相关行中工作。这意味着无法从安全程序访问相关行中的模 块 下列模块捋受到影响 CP443-5DX00 CP443-5DX01 |M4675GJ00 ·|M4675GJ01 Siemens ag Industry sector Postfach 48 48 90026 NURNBERG CPU416F-3PNDP,6ES7416-3FS06-0AB0,版本01,固件版本V60及以上版本 A5E0288178902,05/2010

...展开详情
试读 8P 西门子SIMATIC S7-400 CPU 416F-3手册.pdf
立即下载 低至0.43元/次 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
weixin_38743481 如果觉得有用,不妨留言支持一下
2019-09-13
  • 至尊王者

    成功上传501个资源即可获取
关注 私信 TA的资源
上传资源赚积分or赚钱
    最新推荐
    西门子SIMATIC S7-400 CPU 416F-3手册.pdf 26积分/C币 立即下载
    1/8

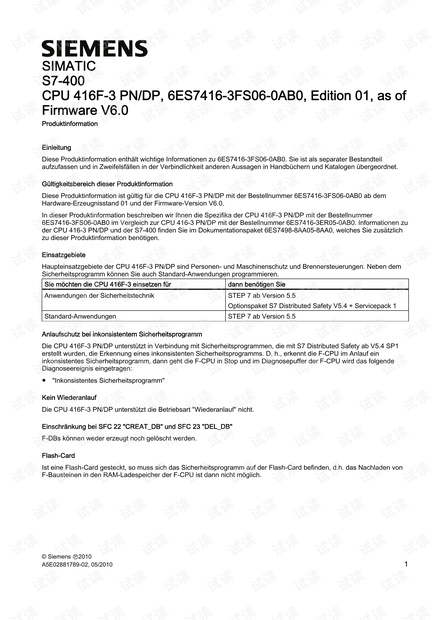

    西门子SIMATIC S7-400 CPU 416F-3手册.pdf第1页
