正弦电气BR100制动单元用户手册pdf,正弦电气BR100制动单元用户手册
系列制动单元用户手册 序言 感谢您购买深圳市正弦电气有限公司 系列能耗制 动单元 本产品具有稳定、可靠的工作性能和过温、制动电阻短 路保护功能,用于变频器驱动的起重设备、离心机、洗衣机 甩干机、行车、电梯、起重机或电杌拖动系统快速停车, 将电机处于发电状态时产生的电能转变为热能通过制动电阻 消耗掉,使用方便,兼容各种品牌变频器 本用户手册详细介绍了该产品的各项功能、安装配线、 机型选择、制动电阻匹配、故障诊断等一系列操作规程与注 意事项。为确保产品的稳定运行和操作安全,请您在装机之 前详细阅读本手册,并妥善保存 本手册中图片仅供参考,产品以实物为准。 系列制动单元用户手册 开箱检査注意事项 开箱时请认真确认: 在运输过程中是否有破损现象 本机的铭牌值是否与您的订单要求一致 如有不良情况,请与代理商或本公司联系 安全说明 A先险 必须由具有专业资格的人员进行配线作业,否则有触电的危险。 安装和接线时,必须把制动单元和与之相连接的变频器等其它设备断 电,并等待5~10分钟,确认各相关设备内部电容上所存储的电量泄放 完毕后再进行操作,以确保安全。 通电后,制动单元内部各部件均带有危险的高电压,如果人体直 接接触将极其危险,甚至危及生命。 A意 制动单元的直流母线正、负极不能接反,否则将无法工作甚至造 成制动单元本身和相关设备损坏,并有火灾危险。 应该将制动单元安装到通风良好的场合,保持环境温度在以 下,否则可能会造成设备无法正常工作甚至损坏。 避免将螺钉、垫片等金属物品掉入制动单元内部,否则会有引起 设备损坏的危险。使用过程中应确保机箱箱盖合好。 系列制动单元用户手册 1产品型号及规格 1.1型号说明 BR100-045-3A 产品分类 殴计版本AZ BR:制动单元 品系列 适配变频器电压等级 100:通用能耗系列 2:AC220V 101:通用回馈系列 3:AC380V 6:AC660V 最大适用功率 7:AC1140V 045 160 315 45kW160kW|315kW BR100-045通用能耗制动单元可以适用三相220VAC或者三相380VAC电源变 频器 BR100-160/BR100-315通用能耗制动单元只适用于三相380VAC电源变频器; 如有特殊情况,制动电压的出厂设置也可根据客户要求定制; 1.2型号规格 型号规格使用最小电阻平均制 峰值适用变频器 场合 Q 动电流 电流 功率(kW) BR100-045 10 45 能耗 18.5~45 BR100-160 制动 6 75 150 5~160 BR100-315 120 300 85~315 注:BR100-160在使用最小电阻时,制动单元制动频度D=33%时可以连续工作; D>33%时需间断性工作,否则会出现过温保护故障 系列制动单元用户手册 2技术规范 系列通用能耗制动单元技术规范如表所示 表1 系列通用能耗制动单元技术规范 项目 规范 电源最大输出电压最大输出电压与输入电源电压相同 定额 100%连续输出 输出电压控制自调制开关方式 控制动作电压视型号而定 方式「保护功能 过热、短路 过热保护 80°C(散热器) 显示发光一极管 电源指示灯( POWER)、制动指示灯( BRAKE)、故障灯 ( FAULT过热、短路) 安装场所 室内,海拔低于1km,无尘、无腐蚀性气体、液体和 无日光直射。 使用「适用环境 10°C~+40°C,20%~90‰RH(无凝露) 条件振动 小于0.5g 储存方式 25°C~+65°C 安装方式 壁挂式 防护等级1P20 冷却方式 自冷(BR100-045、BR100-160)/风冷(BR100-315) 系列制动单元用户手册 3外形尺寸和安装尺寸 3.1BR100-045、BR100-160、BR100-315外形尺寸 DE tHEE a 123 2-d6.5 124 2-d7 215 2-6.5 2-7 图 制动单元外形尺寸 图 制动单元外形尺寸 EG 「r 2-d7 215 图 制动单元外形尺寸 系列制动单元用户手册 4.安装环境及空间 4.1安装环境 安装现场应满足如下条件: 室内通风良好。 环境温度-10°C~40°C。 ●避免高温多湿,湿度小于90‰RH,无雨水或其他液体滴淋 ●切勿安装在木材等易燃物体上。 避免直接日晒 无易燃、腐蚀性气体和液体。 无灰尘、油性灰尘、飘浮性的纤维及金属微粒。 安装基础坚固无震动。 无电磁干扰,远离干扰源。 42安装空间 安装制动单元时,其上下左右与相邻物体或挡板(墙)必须保持足够的距 离,请按图4所示安装。 30mm 30mm BR100 图 系列制动单元安装示意图 系列制动单元用户手册 若有多台制动单元需要上下排列安装,则制动单元装置之间的竖直距离至少是 并应加上导流挡板以防止下方制动单元所产生的热量对上方制动单元的 影响。安装方法如下图所示 200mm用日 图 台制动单元上下安装示意图 制动单元必须安装在通风良好的地方,如需安装在机柜内时,机柜适当位置 必须装有散热风机,以保证良好的散热。与制动单元配接的制动电阻工作时会产 生高热,所以必须安装在独立的柜体内,不可与变频器、制动单元等其它设备安 装在一起,并保持米以上的安装距离。制动电阻安装位置不合适可能会造成其 它设备工作异常甚至损坏 系列制动单元用户手册 5产品安装指南 5.1拆卸、安装制动单元面板 取下面板上的固定螺钉,照箭头所示的方向掀起面板,如图所示。 冫接线完毕按相反步骤相反方向装回面板,拧紧固定螺钉,如图所示 ←日‖ BR100 BR100 图拆卸面板 BR100 图安装面板

...展开详情
试读 17P 正弦电气BR100制动单元用户手册.pdf
立即下载 身份认证后 购VIP低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
正弦电气BR100制动单元用户手册.pdf 12积分/C币 立即下载
1/17

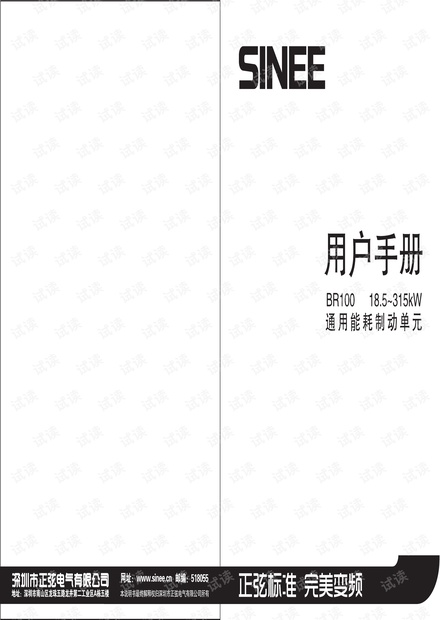

正弦电气BR100制动单元用户手册.pdf第1页
