简析红外线接收头的代换

所需积分/C币:12 2020-07-13 21:26:32 112KB PDF
收藏 收藏
举报

早期生产的彩电,遥控接收系统的光电转换过程一般运用红外线接收器组件,尽管不同厂家,即是相同厂家的不同型号机型所选用的系统也不同,但各个遥控系统的工作原理、控制过程却相似。如广泛采用的M50436-560P遥控接收系统,红外线接收器组件由红外线接收二极管TLP002CR,前置放大器CX20106A和外围阻容元件三部分组成(如图1所示)。红外线接收头是个灵敏度格高的红外线发光二极管,它将接收的含有指令的红外线车变成相应的高频脉冲电流——编码脉冲信号(PWM)输入到CXA20106A的1脚,经过内部电路放大、检波和整形后,由7脚输出指令编码脉冲。整个组件用铁壳屏蔽封装后,有三个引出脚:1脚是脉冲PW

...展开详情
试读 1P 简析红外线接收头的代换
立即下载 低至0.43元/次 身份认证VIP会员低至7折
    抢沙发
    一个资源只可评论一次,评论内容不能少于5个字
    weixin_38719719 如果觉得有用,不妨留言支持一下
    2020-07-13
    • 分享王者

      成功上传51个资源即可获取
    关注 私信 TA的资源
    上传资源赚积分,得勋章
    最新推荐
    简析红外线接收头的代换 12积分/C币 立即下载
    1/1

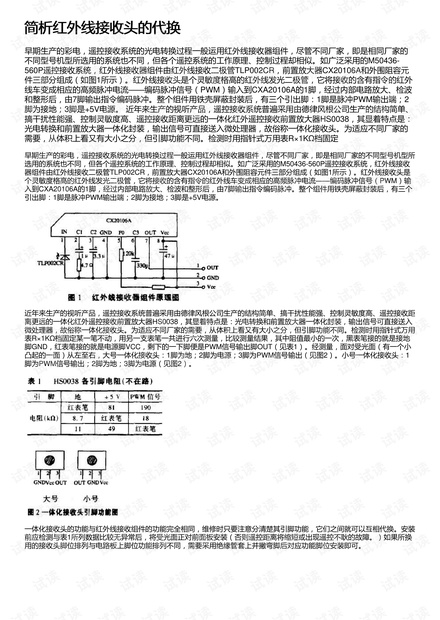

    简析红外线接收头的代换第1页
