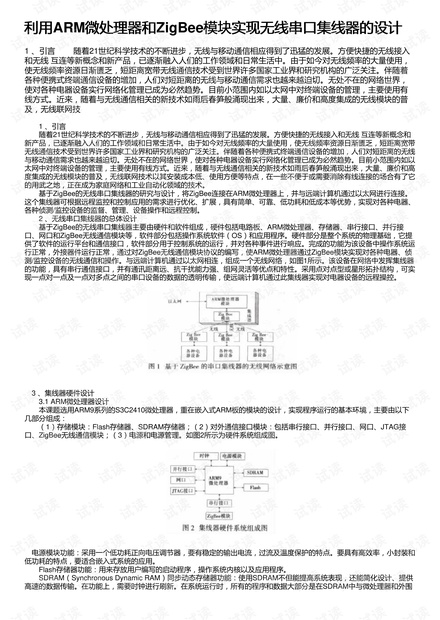

1 、引言
随着21世纪科学技术的不断进步，无线与移动通信相应得到了迅猛的发展。方便快捷的无线接入和无线 互连等新概念和
新产品，已逐渐融入人们的工作领域和日常生活中。由于如今对无线频率的大量使用，使无线频率资源日渐匮乏，短距离宽带
无线通信技术受到世界许多国家工业界和研究机构的广泛关注。伴随着各种便携式终端通信设备的增加，人们对短距离的无线
与移动通信需求也越来越迫切。无处不在的网络世界，使对各种电器设备实行网络化管理已成为必然趋势。目前小范围内如以
太网中对终端设备的管理，主要使用有线方式。近来，随着与无线通信相关的新技术如雨后春笋般涌现出来，大量、廉价和高
度集成的无线模块的普及，无线联网技术以其安装成本低、使用方便等特点，在一些不便于或需要消除有线连接的场合有了它
的用武之地，正在成为家庭网络和工业自动化领域的技术。
基于ZigBee的无线串口集线器的研究与设计，将ZigBee连接在ARM微处理器上，并与远端计算机通过以太网进行连接。
这个集线器可根据远程监控和控制应用的需求进行优化、扩展，具有简单、可靠、低功耗和低成本等优势，实现对各种电器、
各种侦测/监控设备的监督、管理、设备操作和远程控制。
2 、无线串口集线器的总体设计
基于ZigBee的无线串口集线器主要由硬件和软件组成，硬件包括电路板、ARM微处理器、存储器、串行接口、并行接
口、网口和ZigBee无线通信模块等，软件部分包括操作系统软件（OS）和应用程序。硬件部分是整个系统的物理基础，它提
供了软件的运行平台和通信接口，软件部分用于控制系统的运行，并对各种事件进行响应。完成的功能为该设备中操作系统运
行正常，外接器件运行正常，通过对ZigBee无线通信模块协议的编写，使ARM微处理器通过ZigBee模块实现对各种电器、侦
测/监控设备的无线通信和操作。与远端计算机通过以太网相连，组成一个无线网络，如图1所示。该设备在网络中发挥集线器
的功能，具有串行通信接口，并有通讯距离远、抗干扰能力强、组网灵活等优点和特性。采用点对点型或星形拓扑结构，可实
现一点对一点及一点对多点之间的串口设备的数据的透明传输，使远端计算机通过此集线器实现对电器设备的远程操控。
3 、集线器硬件设计
3.1 ARM微处理器设计
本课题选用ARM9系列的S3C2410微处理器，重在嵌入式ARM板的模块的设计，实现程序运行的基本环境，主要由以下
几部分组成：
（1）存储模块：Flash存储器、SDRAM存储器；（2）对外通信接口模块：包括串行接口、并行接口、网口、JTAG接
口、ZigBee无线通信模块；（3）电源和电源管理。如图2所示为硬件系统组成图。
电源模块功能：采用一个低功耗正向电压调节器，要有稳定的输出电流，过流及温度保护的特点。要具有高效率，小封装和
低功耗的特点，要适合嵌入式系统的应用。
Flash存储器功能：用来存放用户编写的启动程序，操作系统内核以及应用程序。
SDRAM（Synchronous Dynamic RAM）同步动态存储器功能：使用SDRAM不但能提高系统表现，还能简化设计、提供
高速的数据传输。在功能上，需要时钟进行刷新。在系统运行时，所有的程序和数据大部分是在SDRAM中与微处理器和外围
