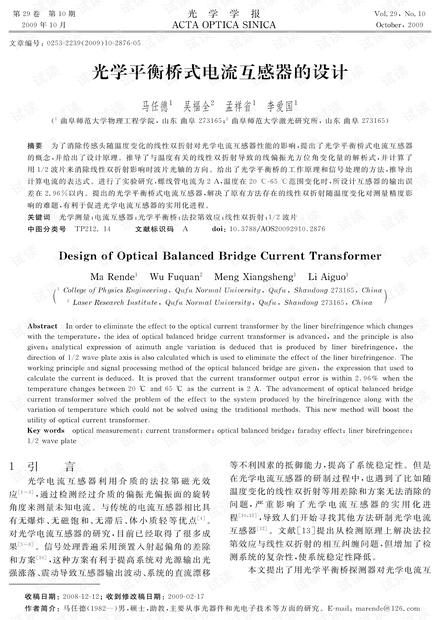

光学平衡桥式电流互感器的设计


-
为了消除传感头随温度变化的线性双折射对光学电流互感器性能的影响,提出了光学平衡桥式电流互感器的概念,并给出了设计原理。推导了与温度有关的线性双折射导致的线偏振光方位角变化量的解析式,并计算了用1/2波片来消除线性双折射影响时波片光轴的方向。给出了光学平衡桥的工作原理和信号处理的方法,推导出计算电流的表达式。进行了实验研究,螺线管电流为2 A,温度在20 ℃-65 ℃范围变化时,所设计互感器的输出误差在2.96%以内。提出的光学平衡桥式电流互感器,解决了原有方法存在的线性双折射随温度变化对测量精度影响的难题,有利于促进光学电流互感器的实用化进程。
