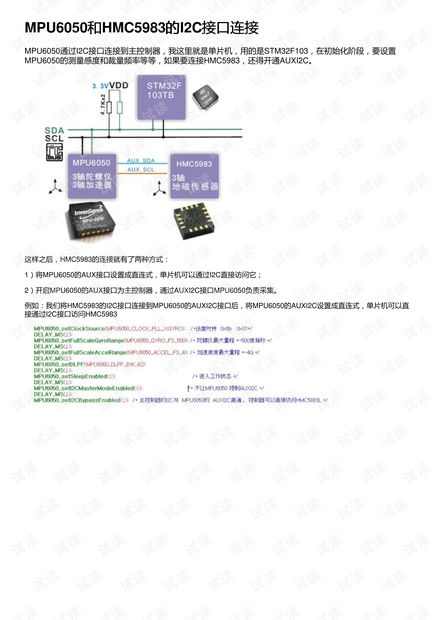

MPU6050和HMC5983的I2C接口连接

在嵌入式系统设计中，I2C（Inter-Integrated Circuit）接口是一种广泛使用的通信协议，允许多个设备共享同一组两条信号线进行数据传输。在这个场景中，我们讨论了两个传感器——MPU6050和HMC5983，它们都支持I2C接口，并且与主控制器（在这里是STM32F103单片机）进行通信。 MPU6050是一款集成加速度计和陀螺仪的六轴运动处理单元，常用于移动设备和机器人等需要检测姿态和运动的场合。它具有内置的I2C接口，可以方便地连接到微控制器。在初始化MPU6050时，需要设置其工作参数，如测量范围、采样率、低通滤波器配置等。这些配置会影响到传感器数据的精度和实时性，因此是连接和使用MPU6050的重要步骤。 HMC5983则是一款三轴磁力计，用于检测地球磁场，提供方位信息。在与MPU6050配合使用时，可以提供完整的六自由度姿态和导航解决方案。然而，HMC5983并不直接连接到主控制器，而是通过MPU6050的AUXI2C接口进行通信。 MPU6050的AUXI2C功能允许它作为一个I2C总线扩展器，可以控制连接到其辅助接口的其他I2C设备。有以下两种连接HMC5983的方式： 1. **直连模式**：在这种模式下，MPU6050的AUX接口被配置为直接连接到主控制器的I2C总线。这意味着STM32F103可以直接通过I2C协议读取HMC5983的数据，无需经过MPU6050。这种方式简化了硬件设计，但增加了主控制器的I2C通信负担。 2. **通过MPU6050的AUXI2C访问**：在这一模式下，MPU6050的AUX接口作为I2C主设备，负责与HMC5983的通信。STM32F103只需要与MPU6050交互，然后由MPU6050转发与HMC5983的通信。这种方法减少了主控制器的I2C通信次数，但增加了软件的复杂性，因为需要处理MPU6050的中断和数据处理。 在选择连接方式时，应根据实际应用场景的需求来决定。如果对实时性和数据传输速率要求较高，可能更倾向于直连模式。而如果希望减少主控制器的资源占用，或者需要通过MPU6050实现更复杂的传感器融合算法，那么通过AUXI2C访问的方式更为合适。 无论哪种方式，都需要在固件中正确配置I2C接口，包括设置地址、时序、数据传输和错误处理等。对于STM32F103这样的微控制器，通常使用HAL或LL库提供的I2C驱动函数来实现这些操作。此外，还需要编写适当的协议栈代码来解析从传感器接收到的数据，并进行必要的校准和滤波，以获得准确可靠的测量结果。 MPU6050和HMC5983的I2C接口连接是嵌入式系统中的常见实践，涉及到硬件连接、初始化配置、通信协议以及数据处理等多个方面。理解这些细节对于构建高效、可靠的系统至关重要。
