IIC协议规范中文版

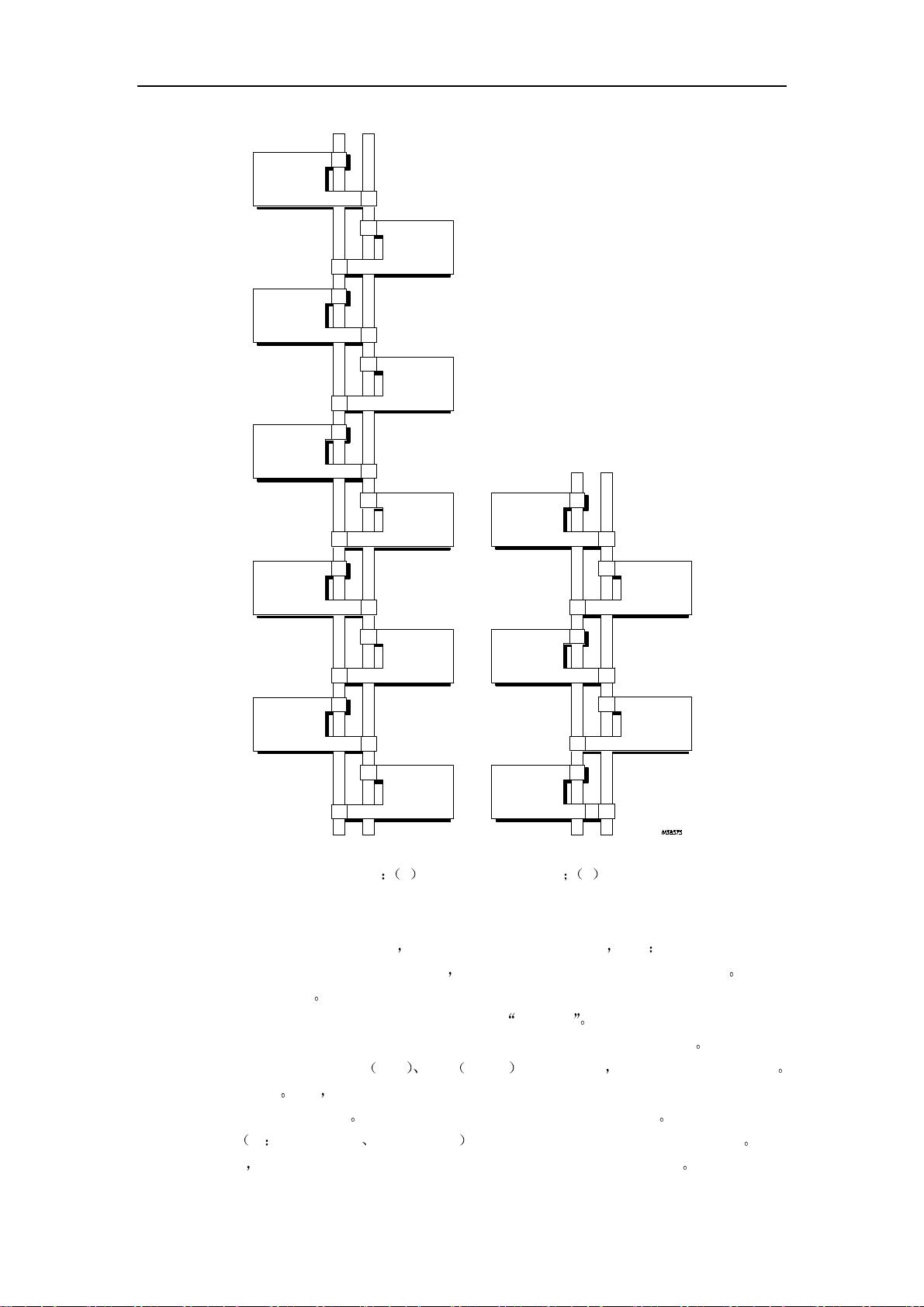

### I2C协议规范知识点详解 #### 序言与版本演变 I2C（Inter-Integrated Circuit）总线规范自1992年发布以来，经过多次修订与完善，逐步形成了今天广泛应用于嵌入式系统及各类电子设备中的通信协议。各版本的主要特点如下： - **版本1.0 (1992)**：首次引入了快速模式，提高了最大传输速率至400kbit/s，并增加了10位寻址能力，允许更多的设备连接在同一总线上。 - 删除了软件编程从机地址的功能，因为其实现较为复杂且使用较少。 - 删除了低速模式，因其本质上是整个I2C总线规范的一个子集，无需特别详述。 - 快速模式器件向下兼容，可在0~100kbit/s的速度范围内正常工作。 - **版本2.0 (1998)**：随着技术的发展和市场需求的变化，此版本主要改进包括： - 引入高速模式(Hs模式)，将最大传输速率提升至3.4Mbit/s。 - 调整了电源电压为2V或更低的器件的低输出电平和滞后来满足噪声容限要求，并保持与高电源电压器件的兼容性。 - 删除了快速模式输出级的0.6V/6mA要求。 - 新器件的固定输入电平改为与总线电压相关的电平。 - 增加了双向电平转换器的应用信息。 - **版本2.1 (2000)**：该版本对高速模式进行了微调，以提高其灵活性和适应性： - 在Hs模式的重复起始条件后，允许时钟信号SCLH延长，以满足不同场景的需求。 - 对Hs模式的部分时序参数进行了放宽，以提高协议的通用性和易用性。 #### 设计人员与厂商的得益 - **设计人员**： - **简化设计**：I2C协议简化了硬件布线和控制器的设计，降低了系统复杂度。 - **降低成本**：由于采用了两根线进行通信，减少了布线成本和空间需求。 - **提高可靠性**：通过仲裁机制确保多主机环境下的数据完整性。 - **易于扩展**：支持多种寻址模式，能够连接更多类型的设备。 - **厂商**： - **标准化**：I2C协议成为事实上的标准，促进了不同厂商间的互操作性。 - **降低成本**：标准化的接口降低了生产成本，简化了供应链管理。 - **市场推广**：广泛的采用率有助于产品的市场推广和技术普及。 #### 总体特征与概念 - **两线通信**：I2C总线仅需两条线（SCL时钟线和SDA数据线）即可完成通信任务。 - **多设备连接**：通过7位或10位地址编码方式支持多个设备连接在同一总线上。 - **主从结构**：通信过程中存在至少一个主机和一个或多个从机，主机负责发起通信并控制时钟信号。 #### 位传输与数据传输 - **数据有效性**：数据的有效性由时钟信号的上升沿确定，在时钟信号上升沿期间，数据线的状态决定了传输的数据位。 - **起始与停止条件**：起始条件为数据线由高电平变为低电平的同时时钟线处于高电平状态；停止条件为数据线由低电平变为高电平时钟线仍处于高电平状态。 - **字节格式与响应**：每个字节包含8位数据，最后一位为应答位，用于确认数据接收状态。 - **仲裁与时钟同步**： - **仲裁机制**：当多个主机试图控制总线时，通过逐位比较地址来解决冲突。 - **时钟同步**：所有设备根据主机产生的时钟信号进行同步，确保数据正确传输。 #### 寻址模式 - **7位地址格式**：支持最多128个地址（0x00至0x7F），分为标准模式和快速模式。 - **10位地址格式**：扩展了寻址范围，支持1024个额外地址，提高了系统扩展能力。 #### 扩展模式 - **快速模式**：最大传输速率为400kbit/s，适用于大多数嵌入式应用场景。 - **高速模式（Hs模式）**：最高支持3.4Mbit/s的传输速率，适合高速数据交换场景。 - **混合速度模式**：支持在同一总线上使用不同速度的设备，通过桥接器实现速度匹配。 #### 电气特性与时序 - **标准与快速模式器件**：规定了这两种模式下器件的电气特性和时序要求，确保了不同设备之间的兼容性。 - **Hs模式器件**：针对高速模式下的电气特性进行了优化，包括信号边缘率控制、滤波器等，以提高抗干扰能力和数据传输稳定性。 - **电阻Rp和RS**：规定了总线连接中的上拉电阻和下拉电阻的最大和最小值，以确保信号完整性。 #### 应用信息 - **斜率控制输出级**：对于快速模式器件，通过斜率控制输出级改善电磁兼容性（EMC）性能。 - **开关上拉电路**：介绍了一种用于快速模式器件的开关上拉电路设计，以降低功耗并提高系统效率。 - **配线方式**：讨论了不同应用环境下总线配线的最佳实践，以减少信号反射和电磁干扰。 - **电平转换器**：为了解决不同逻辑电平设备之间的连接问题，介绍了双向电平转换器的应用信息，确保不同电压等级设备间的正常通信。 I2C总线规范不仅提供了高效可靠的通信方式，还不断演进以适应新技术和市场需求的变化，成为现代电子设备不可或缺的一部分。
