MPI-通信无组态连接通信方式之单边编程方式

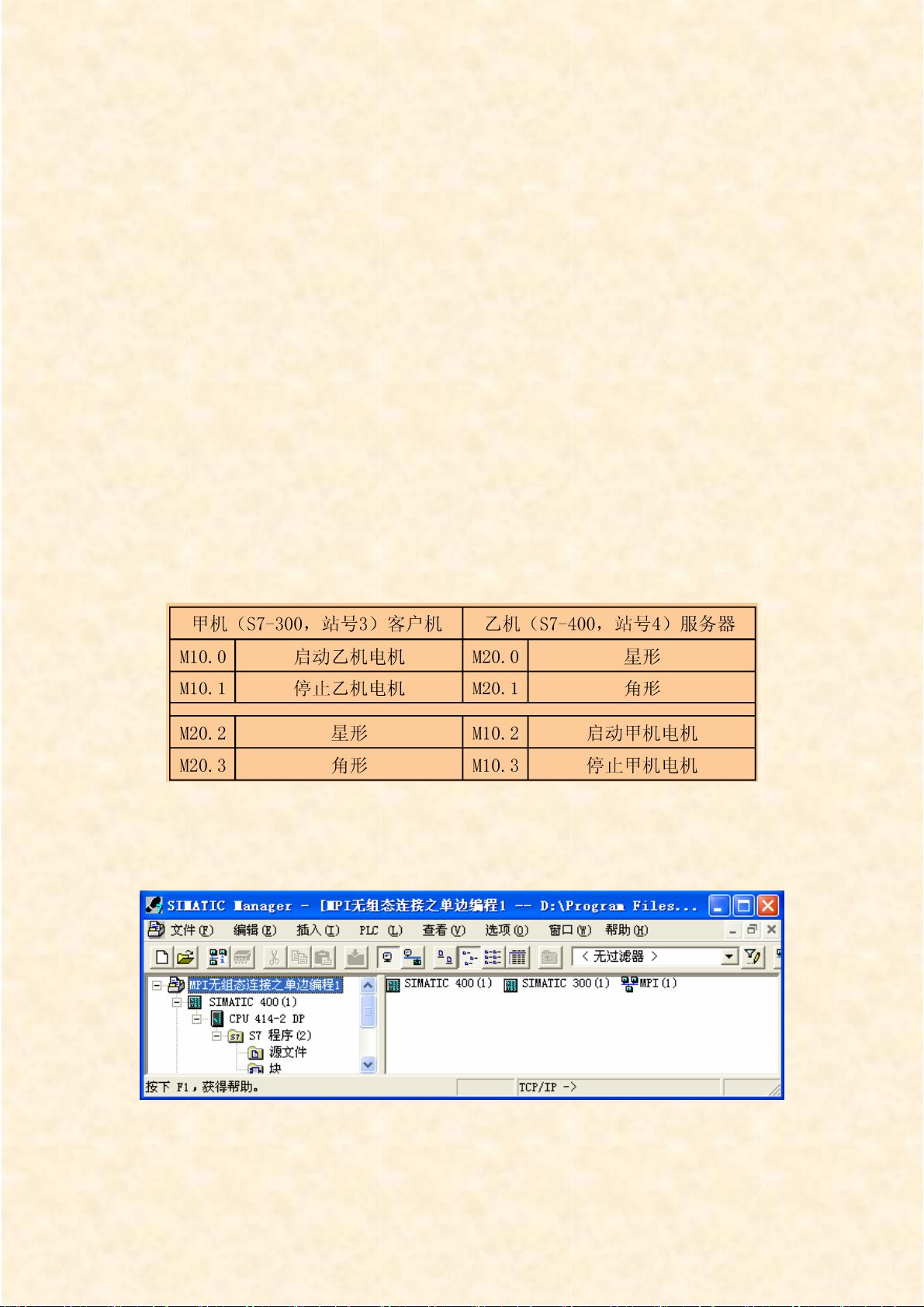

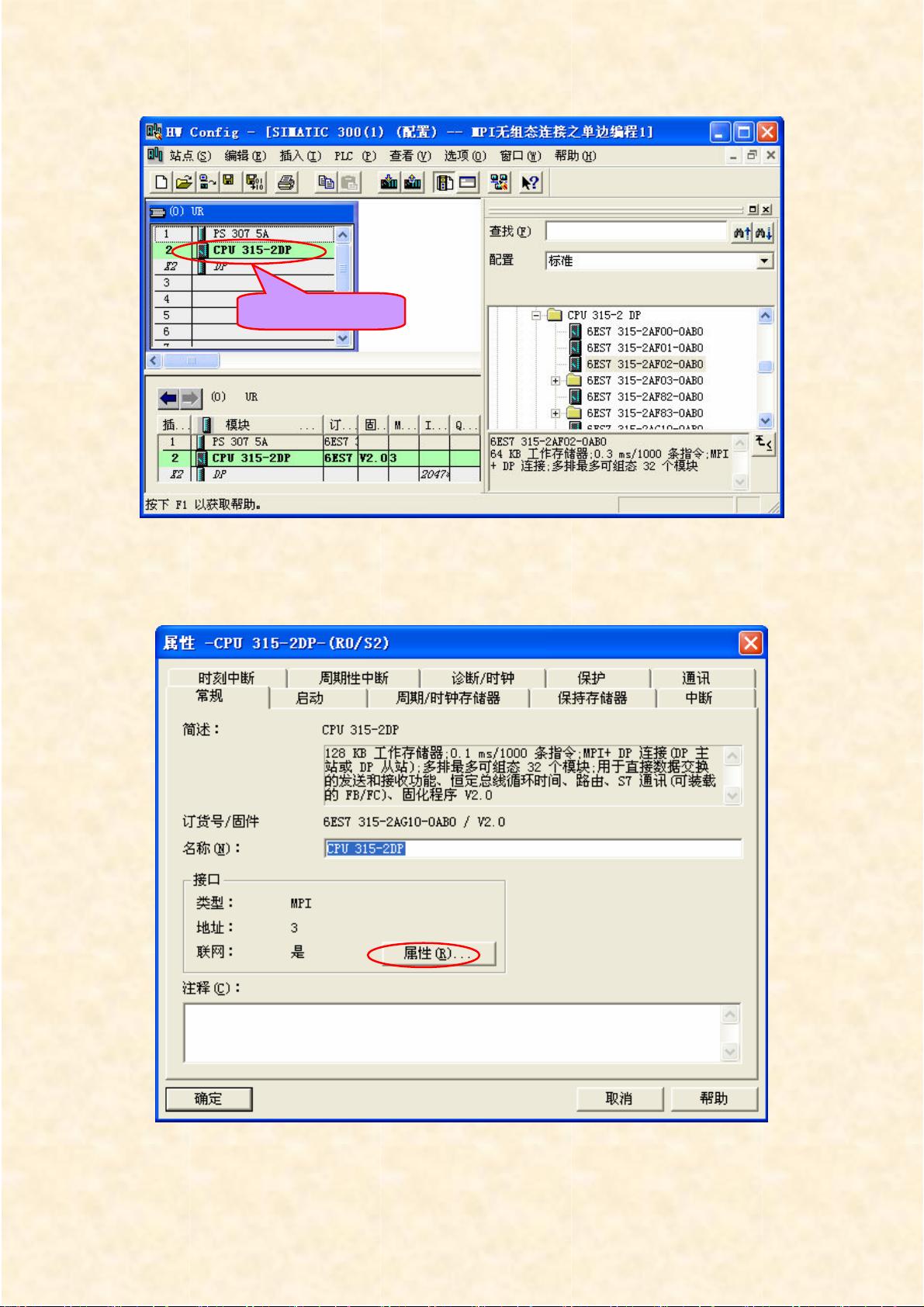

MPI（Message Passing Interface）是一种消息传递接口标准，广泛应用于并行计算中，它定义了一组用于进程间通信的库例程。而PLC（Programmable Logic Controller）是一种用于自动化控制的电子设备，其中S7-300和S7-400是西门子PLC系列中的两种型号。MPI通信是指通过MPI网络进行的PLC之间的通信。无组态连接通信方式指的是在不通过组态软件配置网络参数的情况下，通过编程实现两个PLC之间的数据通信。单边编程方式是指通信的一方通过编程实现数据的读取和发送，另一方则不需要编写通信相关的程序代码，形成一种简单的客户机-服务器模式。 在单边编程通信方式中，被编程的PLC（客户机）通过系统功能SFC67（读取）和SFC68（发送）与未编程的PLC（服务器）进行通信。客户机发送请求至服务器，服务器根据请求执行相应的控制逻辑。在西门子S7系列PLC中，可以通过MPI网络进行全局数据包通信。MPI通信允许最多32个设备通过同一通信链路进行通信。 在S7-300与S7-400之间进行单边编程通信时，需要设置MPI参数，包括站地址和通信波特率。S7-300作为客户机，其站地址被设置为3，而S7-400作为服务器，其站地址被设置为4。波特率则根据通信需要进行设置，以保证数据通信的稳定性和效率。 在S7-200与S7-300/400之间进行单边编程通信时，S7-200通常只能作为服务器端，这意味着S7-200向S7-300或S7-400发送数据。S7-200的MPI通信参数设置通常在STEP7-Micro/WIN软件中完成，包括设置通讯端口的地址和波特率。一旦设置完成并下载到CPU中，S7-200就配置好了MPI通信。 在上述通信过程中，通讯区是关键，通常涉及V区的数据读写。在S7-400中要对S7-200的V区进行读写时，需要通过DB1来代替S7-200的V区。例如，要读取S7-200中VB100以后的16个字节并放到S7-400的MB20以后的字节中，需要在调用系统功能SFC67（X_GET）时，在VAR_ADDR参数中设定S7-200的地址区为P#DB1.DBX100.0BYTE16，在参数RD中设定S7-400的地址区为P#MB20.0BYTE16。 总结来看，MPI-通信无组态连接通信方式之单边编程方式主要涉及以下几个方面的知识点： 1. MPI通信的概念和特点。 2. 单边编程方式的定义和工作原理。 3. 在S7-300与S7-400之间进行单边编程通信时的硬件配置和参数设置方法。 4. 在S7-200与S7-300/400之间进行单边编程通信时的硬件配置和参数设置方法。 5. MPI网络中V区数据读写时地址转换的规则和方法。 6. 使用系统功能SFC67（读取）和SFC68（发送）进行数据通信的编程实现。 掌握这些知识点对于实现和维护基于MPI网络的PLC间通信是非常有帮助的。
