WS2812的数据手册; 中文翻译版; 更新时间:2017年5月
WS2812B Worldsemi 智能外控集成LED光源 LED特性参数 参考值 静态电流 0.7mA RGB通道恒流 16mA 红光亮度(中心值 600mcd 绿光亮度(中心值) 1200mcd 蓝光亮度(中心值) 300mcd 白光亮度(中心值) 100mcd 红光波长 620-630nm 绿光波长 520-530nm 蓝光波长 465-475nm 数据传输时间 TOH 0码,高电平时间 220ns~380ns TIH 1码,高电平时间 580ns-1.6us TOL 0码,低电平时间 580ns~1.6μS TIL 1码,低电平时间 220ns-420ns RES 单位,低电平时间 280us以上 时序波形图 输入码型: 连接方法: 0码 TOL TOH DI D 3I 1D4 DIN DO Din DO DIN DO 1码 TIH PIⅩ1 PIX2 PIX3 reset RI ESET 码 数据传输方法 RESET RE ESET 个数据刷渐周期 2280μs 下个数据刷渐周期 >280us 筑个24t第2个21第3个2t二第n2 厂第个2第2个2第个24仁鱼个2 第3个24bi D2 第2个24bt 第2个24bt 第3个24bit D3 第3个24 匚第3个24匚个2t D4 第个24bit 第n个24b 注:其中DⅠ为MCU端发送的数据,D2、D3、D4为级联电路自动整形转发的数据。 3/8 http://www.world-semi.com WS2812B Worldsemi 智能外控集成LED光源 24bit数据结构 G7 G6 G5 G4 G3 G1 R7 R6 R5 R4 R3 R2 RI RO B7 B6 B5 B4 B3 B2 B1BO 注:高位先发,按照GRB的顺序发送数据。 典型应用电路 GND nD L ND Do ND DO ND Do DO VDDH VDDH VDD VDD-5V VDD-5V 其中C1为灯珠VDD脚的滤波电容,一般取值100NF 无铅回流焊指引 10s Max 26U cIS Max 6℃/sMax 60-120e prehe atin loU 4℃sMax 50100150200 250 00350400 Time (sec) 曲线说明 无铅回流焊 最低预热温度( Tsmin) 150℃C 最高预热温度( Sax) 200℃ 预热区时间( Tsmin to lsma)ts 60-180S 平均升温速率( Imax to Tp) <3℃/S 液相温度(TL) 217℃ 液相区保温时间(tL) 60-150S 峰值温度(Tp) 245℃ 高温区(峰值温度-5℃)停留时间(tp) <10S 降温速率 <6℃/S 室温至峰值温度停留时间 <6 min 4/8 http://www.world-semi.com WS2812B Worldsemi 智能外控集成LED光源 回流焊说明 1.回流焊不可以做两次以上 2.当回焊时,不要在材料受热时用力压胶体表面 烙铁焊接说明 1.当手工焊接时,烙铁的温度必须小于300℃,时间不可超过3秒 2.手工焊接只可焊接一次 修补说明 LED回沇焊后不应该修补,当修复是不可避免时,必须使用双头烙铁(如下图),但必须事先确认此和方式 或不会损坏LED本身的特性。 运输及存储 1。运输及适用范围 所有产品在运输过程中,需保持正面朝上,防潮防水,运输过程中逼免挤压、碰揎和剧烈震动 2.产品储存及期限 室温密封存储:20℃~30℃,40%~60%RH,产品有效期为1周; 防潮密封存储:20℃~30℃,25%~60%RH,产品有效期为2周 产品拆包开封后,建议2小时内使用完成,(环境条件温度<30℃,湿度<60%)。 3.除湿处理 LED产品超出以上规定期限,或者由」其他原因受潮,建议客户做除湿处理后再使用。 除湿方法:70℃-75℃/48±2小时。 4.静电防护 LFD是静电敏感器件,虽然IFD产品具有优异的抗静电能力,但每经历一次静电释放产生的冲击,都会对 LED造成定程度的损坏。因而在使用LED产品过程中需要做好静屯防护措施,例如佩戴防静电手套及防静 电手环等。 5/8 http://www.world-semi.com WS2812B Worldsemi 智能外控集成LED光源 注意事项 LED封装为硅胶,用力按压胶体表面会影响LED可靠性,因此应有预防措施避免在封装的零件上的强大压 力,当使用吸嘴时,晈体表面的压力应是恰当的。硅胶封装较柔软且有弹性,因它的特性大大减少了热应力,易 受机棫外力损坏,因此在手工处理方面须要对硅胶封装材料做预防拮施,若未按要求操作,可能会导致LED损 坏和光哀。 1.通过使用适当的工具从材料侧面夹取 2.不可直接用手或尖锐金属压胶体表面,它可能会损坏内部电路 3.不可将模组材料堆积在一起,它可能会损坏内部电路 4.不可用在PH<7的酸性场所 6/8 http://www.world-semi.com WS2812B Worldsemi 智能外控集成LED光源 载带规格(单位:mm) 0.261005 2.00±0.05 400H0.1,MaS I:座座( 卷轴尺寸 14,"±U 防潮袋包装 La计B AlumInum mo sture-proof bag 文件更改记录 版本号 状态 修改内容概要修订日期 修订人 批准人 V10 新建 20170523 沈金国 尹华平 7/8 http://www.world-semi.com WS2812B Worldsemi 智能外控集成LED光源 注:初始版木号V1.0;每次修订批准后,版木号顺序加“0.1”; 状态包括:N-新建,A-增加,M-修改,D-删除 8/8 http://www.world-semi.com

...展开详情
试读 8P WS2812B规格书-中文版
立即下载 低至0.43元/次 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
vowstar 规格书不错,看上去是对的
2018-07-28
回复
关注 私信 TA的资源
上传资源赚积分,得勋章
最新推荐
WS2812B规格书-中文版 34积分/C币 立即下载
1/8

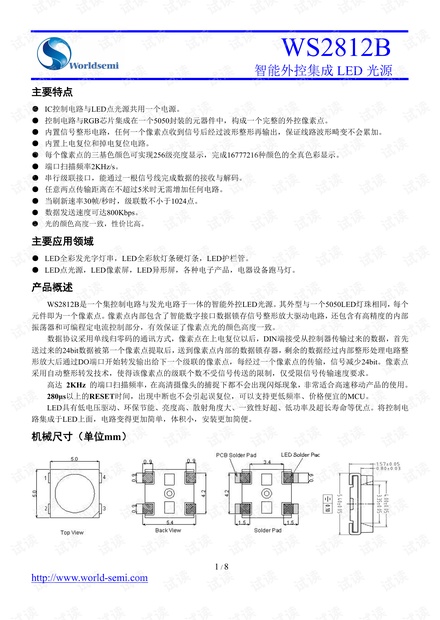

WS2812B规格书-中文版第1页
