第二节 三菱 FX2N 系列 PLC 指令系统
▲指令系统概述
一、指令分类
1）FX 系列 PLC 共有基本指令 27 条（逻辑控制、顺序控制）；
2）FX2N 系列 PLC 有步进指令 2 条（顺序控制）；
3）FX 系列 PLC 有功能指令一百多条。
说明：基本指令在编程器上有对应指令输入键，功能指令在编程器上没有对应的
输入键，这些指令必须通过功能键输入，如 FUN（01），其中括号内的 01 表示功能
号。
二、指令组成
PLC 指令的组成：操作码、操作数
操作码：用助记符表示，用来表明要执行的功能。（如 LD 表示取、OR 表示或
等）
操作数：用来表示操作的对象。
操作数一般是由标识符和参数组成。
标识符表示操作数的类别，参数表明操作数的地址或设定一个预制值。
如： LD X000，
LD：指令（操作码）
X000：编程元件（操作数）
X：标识符 0：参数。
▲基本指令系统的功能及应用

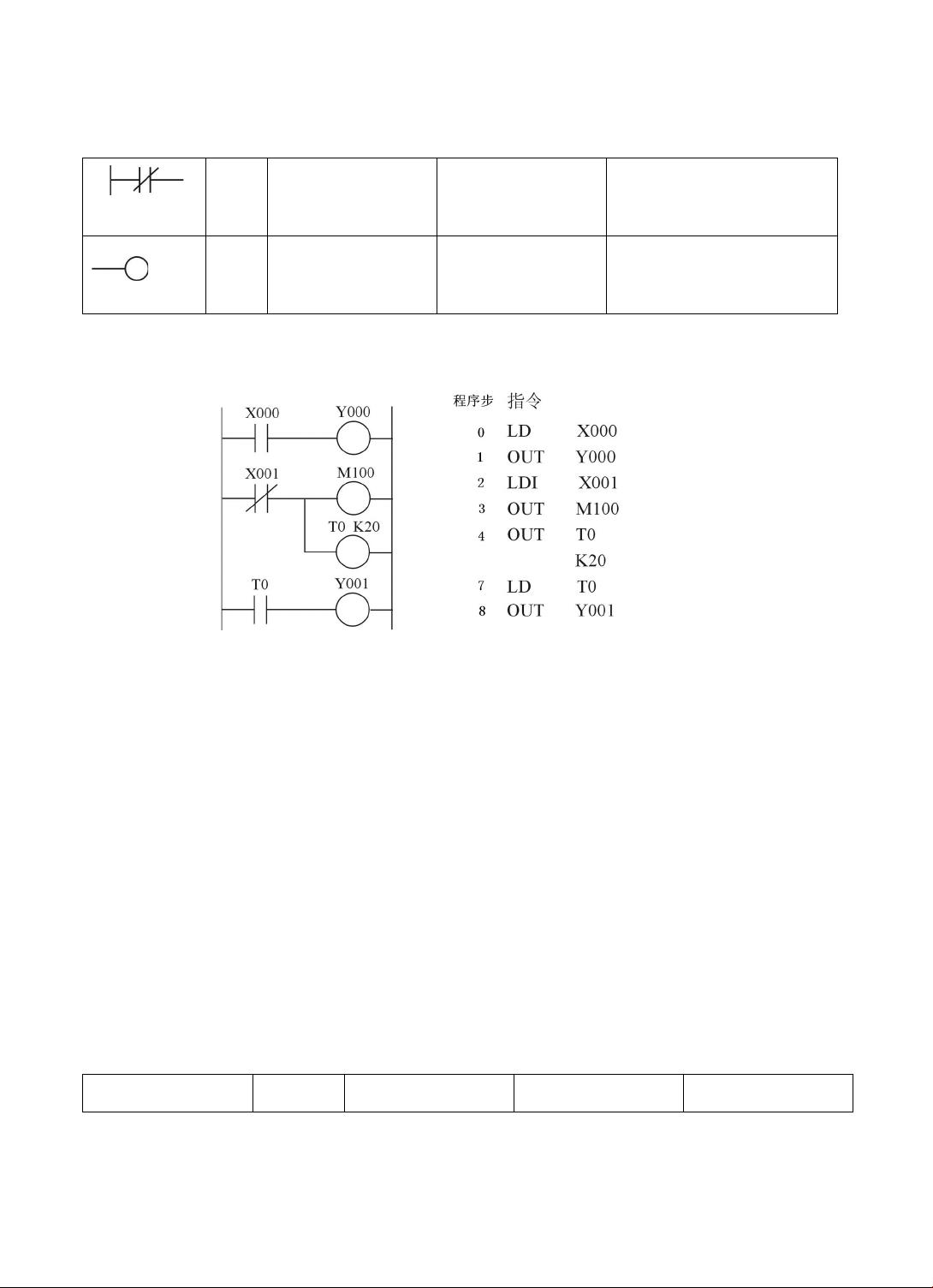

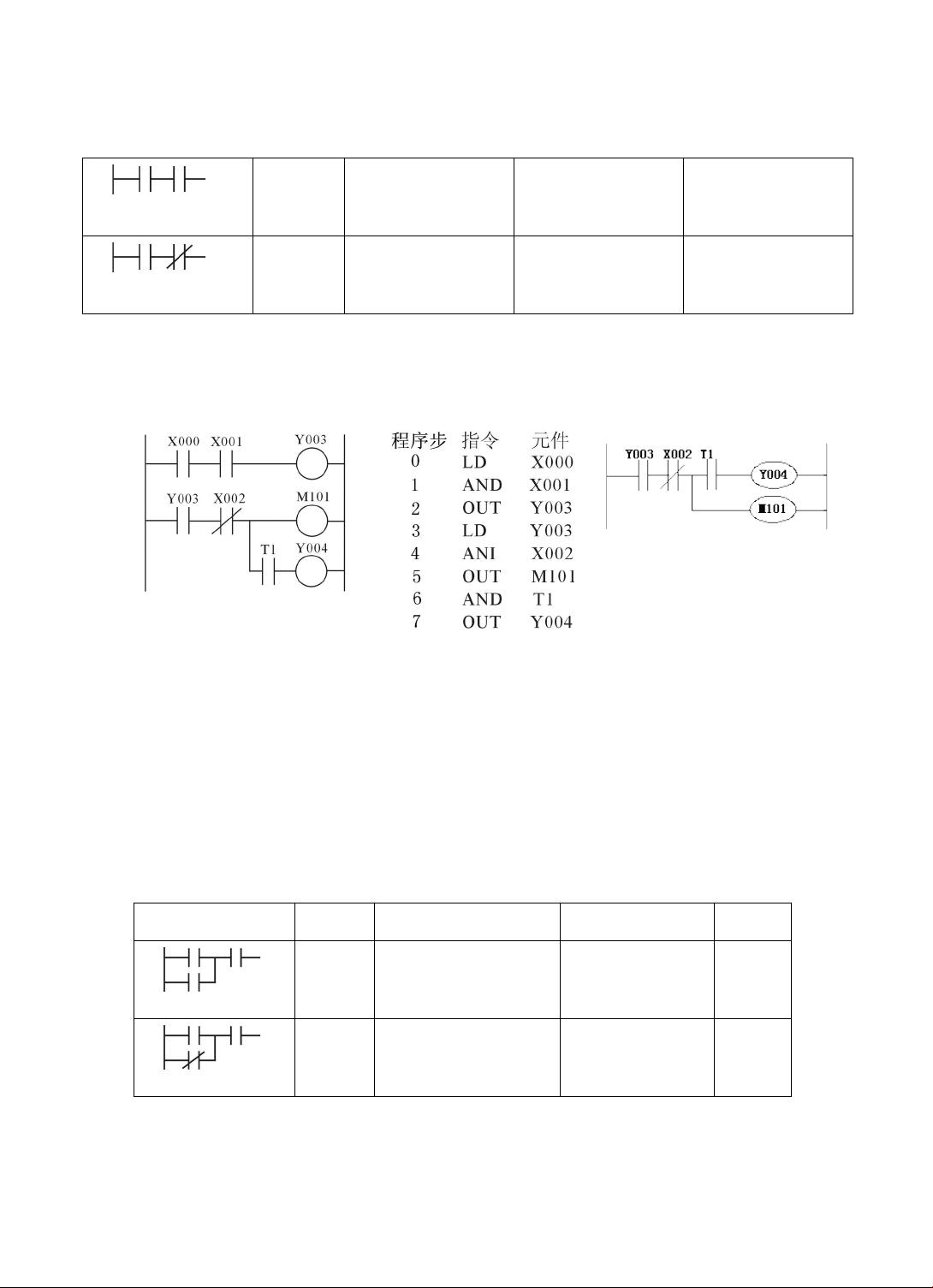

1、逻辑取、取反、输出线圈指令（LD、LDI、OUT）
梯形图 指 令 功 能
操 作 元 件 程 序 步
LD
读取第一个常开触点
X、Y、M、S、T、
C
1
1
剩余11页未读，继续阅读
