Altium designer PCB advance rules
SEED BLOG : http://blog.ednchina.com/zgq800712/ 1
覆铜高级连接方式
如过孔全连接，焊盘热焊盘连接；顶层 GND 网络全连接，其他层热焊盘连接线宽 0.3mm

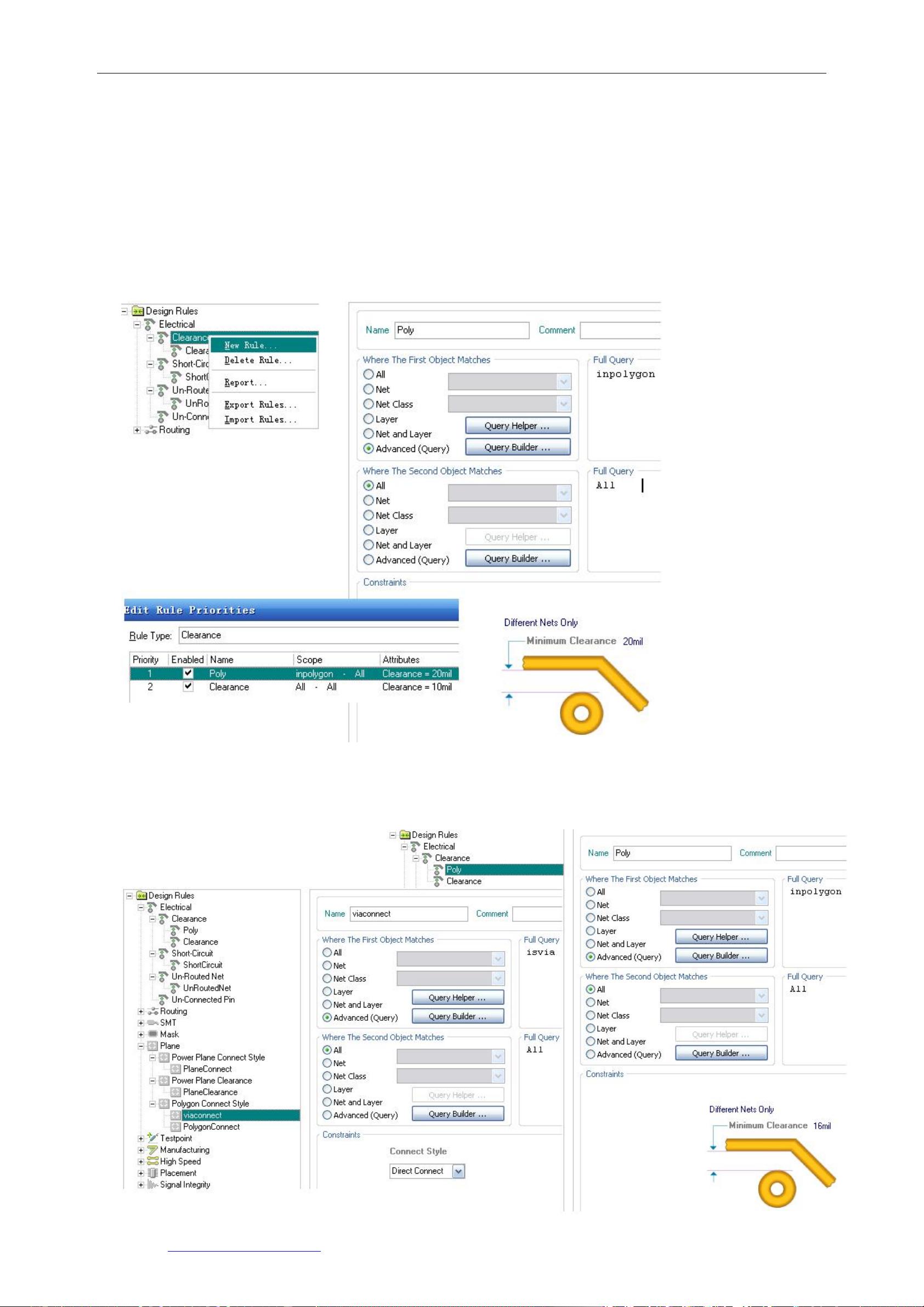

在 AD PCB 环境下，Design>Rules>Plane> Polygon Connect style ,点中 Polygon Connect style，右键点击 new rule ---------------新建一个规则
点击新建的规则既选中该规则，在 name 框中改变里面的内容即可修改该规则的名称，默认是 PolygonConnect_1 ，现我们修改为 GND-Via，
选项 Where The Frist Object Matches 选 Advanced（Query）， Full Query 输入 IsVia（大小写随意），Connect Style 选 Direct Connect，
其他默认设置，点击下边的 priorities 把 GND-Via 规则优先级置最高，（ 1 为最高，2 次之…）如下图：
回到 PCB 设计环境下进行覆铜，覆铜网络选 GND，覆好铜以后对于网络为 GND 的 Via（过孔）将为全覆铜的连接，而非默认的 relief connect 方
式（热焊盘方式）， 由 于规则是对过孔的全连接覆铜，所以对于焊盘的覆铜是热焊盘方式连接方式，见下图（左）：
如 果想过孔和焊盘多用热焊盘方式，那在 Full Query 修改为 IsVia or Is pad ，更新下刚才的覆铜，地焊盘也全连接了，如上图（右）同样也
可以 Full Query 为 Is pad ， InNet(‘GND’) , InNet('GND') And OnLayer('TopLayer'), InComponent('
U1'),InComponent('U1') OR InComponent('U2') OR InComponent('U3') , innetclass('Power')等等…
1.InNet(‘GND’) 对于网络名为 GND 的网络进行覆铜连接，覆铜连接规则采用 InNet(‘GND’)的覆铜连接规则，注：InNet(‘X’),X 为
PCB 中的网络名，Connect Style 可 全连接 或 热焊盘 或 无连接 方式；热焊盘方式还可设置 2，4 连接，45 度，90 度和连接线宽，下面
的也类同；
2.InNet('GND') And OnLayer('TopLayer')，对于位于 TopLayer 层的 GND 网络进行的覆铜采用该覆铜连接规则，OnLayer('X'),X
为层名，层名称修改可通过 Design>Layer Stack Manager,双击层名称修改。；
3.InComponent('U1')，对于元件 U1 的覆铜采用该覆铜连接规则，U1 上有个 X 网络，同时覆铜的网络也为 X，这样改规则才有效果，例
如 U1 上有个管脚连接到 GND 网络，同时覆铜网络选 GND，此时改规则才有效果；否则等于没有这个规则，与不建立规则效果一样；
4.InComponent('U1') OR InComponent('U2') OR InComponent('U3') 对于 元件 U1,U2,U3 采用该覆铜连接规则，即 U1,U2,U3
PCB联盟网（www.pcbbar.com）-专业PCB学习论坛 EDA资源共享站 QQ群：547971984
