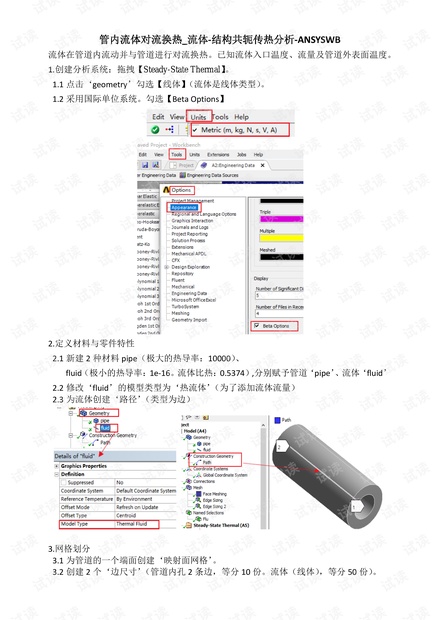

管内流体对流换热_流体-结构共轭传热分析-ANSYSWB
流体在管道内流动并与管道进行对流换热。已知流体入口温度、流量及管道外表面温度。
1.创建分析系统:拖拽【Steady-State Thermal】。
1.1 点击‘geometry’勾选【线体】(流体是线体类型)。
1.2 采用国际单位系统。勾选【Beta Options】
2.定义材料与零件特性
2.1 新建 2 种材料 pipe(极大的热导率:10000)、
fluid(极小的热导率:1e-16。流体比热:0.5374),分别赋予管道‘pipe’、流体‘fluid’
2.2 修改‘fluid’的模型类型为‘热流体’(为了添加流体流量)
2.3 为流体创建‘路径’(类型为边)
3.网格划分
3.1 为管道的一个端面创建‘映射面网格’。
3.2 创建 2 个‘边尺寸’(管道内孔 2 条边,等分 10 份。流体(线体),等分 50 份)。
