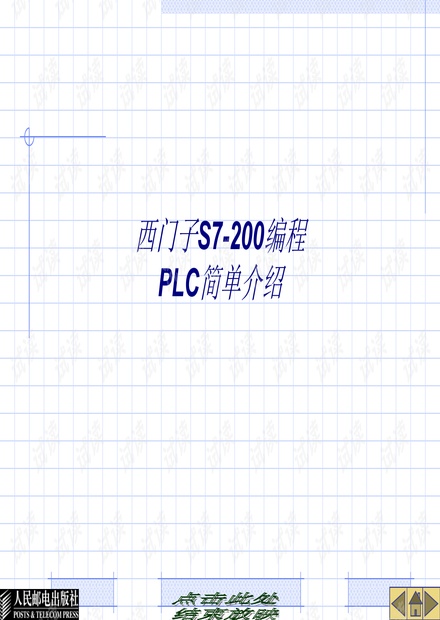

西门子S编程PLC简单介绍专题培训课件.ppt

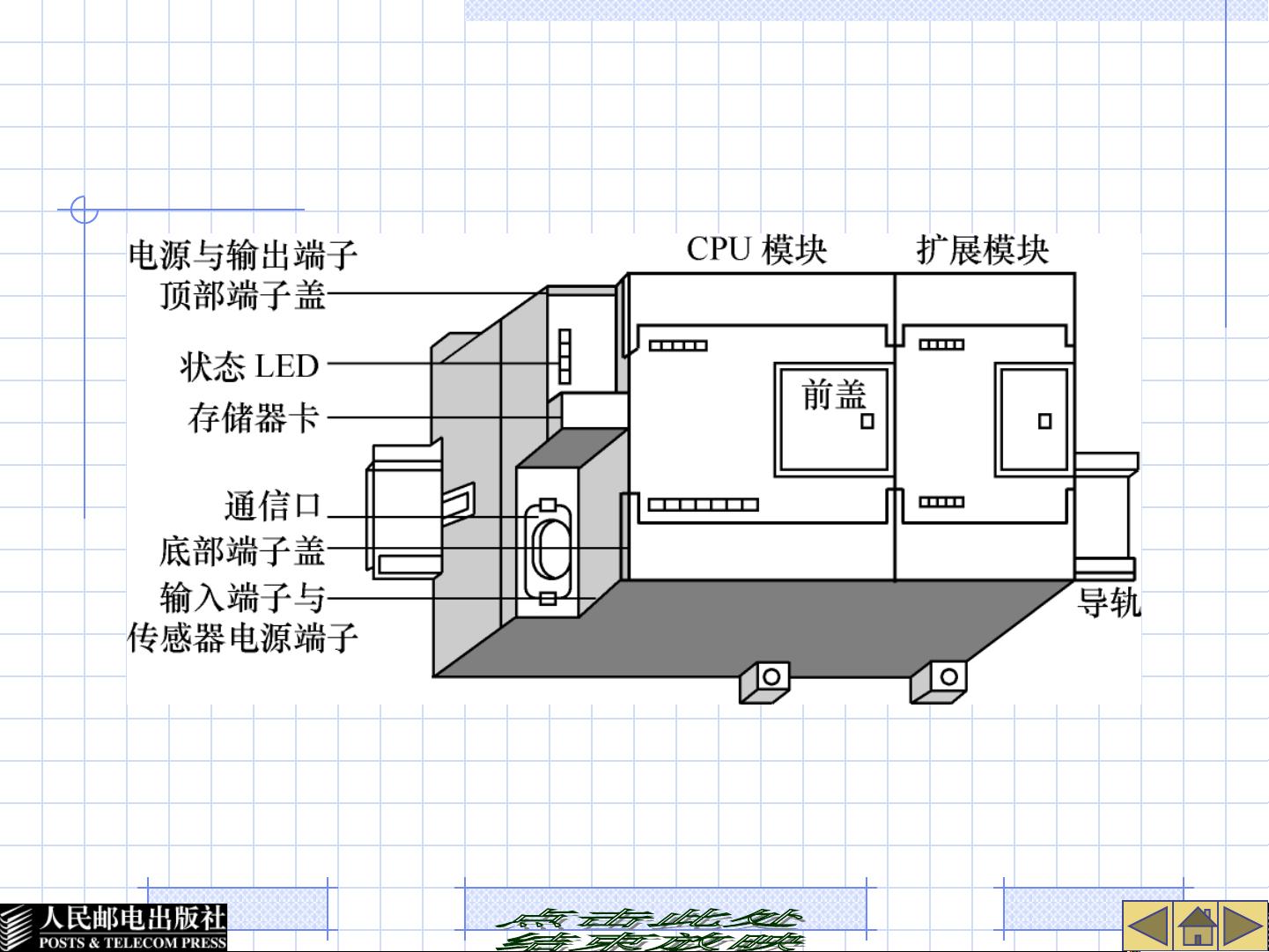

西门子S编程PLC，特别是S7-200系列，是工业自动化领域广泛应用的微型可编程逻辑控制器。此系列PLC以其紧凑的体积、强大的功能和灵活的扩展性受到青睐。以下是对该系列PLC的详细知识介绍： 1. 外部结构： S7-200系列PLC的外部结构设计简洁，主要包括CPU模块、输入/输出模块和电源模块，集成在一个机壳内。其中，CPU 21X和CPU 22X代表了两代不同的产品。当需要扩展时，可以通过扩展模块与基本单元（主机）连接，以满足不同规模的控制系统需求。 2. 输入/输出接线： 输入/输出模块是PLC与现场设备进行通信的关键部分。CPU 22X主机采用直流双向光耦合输入电路，确保信号的稳定传输。输入点如I0.0到I1.5，输出点如Q0.0到Q1.1。输出电路有两种类型：继电器输出和场效应晶体管（MOSFET）输出，用户可以根据负载类型选择合适的输出电路。输出端分两组，每个组有一个公共端，便于连接不同电压等级的负载。 3. 性能： - CPU模块性能：这包括存储器容量、指令执行速度以及特殊功能等。例如，CPU 224具有一定的存储器能力，可以快速执行各种指令，同时提供多种特殊功能以适应不同的应用场合。 - I/O模块性能：I/O模块的电气性能，如电流、电压规格，通断时间，以及隔离方式，对于确保可靠的数据传输至关重要。例如，CPU 22X系列的输入和输出特性分别在表2-2和表2-3中有详细说明。 4. 编程语言与程序结构： S7-200系列PLC遵循IEC 61131-3标准，支持5种编程语言：顺序功能图（Sequential Function Chart, SFC）、梯形图（Ladder Diagram, LD）、功能块图（Function Block Diagram, FBD）、结构文本（Structured Text, ST）和指令列表（Instruction List, IL）。其中，顺序功能图是一种图形化的高级编程方式，特别适合描述顺序控制流程，通过步、转换和动作来组织程序。 5. 编程语言特点： - 顺序功能图：提供了一种直观的流程控制表示，使程序员能清晰地看到程序的执行顺序。 - 梯形图：类似于电气原理图，易于理解和编程，是PLC编程中最常用的语言。 - 功能块图：以图形方块表示函数或逻辑操作，通过连线表示数据流，适合复杂的逻辑运算。 - 结构文本：类似高级编程语言，提供更灵活的表达方式，适合复杂计算和算法实现。 - 指令列表：类似于汇编语言，列出每一步操作，对硬件底层操作有直接的理解。 西门子S7-200系列PLC具备丰富的功能和灵活的扩展性，其编程语言多样，适应性强，广泛应用于自动化控制的各个领域。通过深入了解其结构、性能和编程方式，可以更好地利用这一工具进行系统设计和调试。
