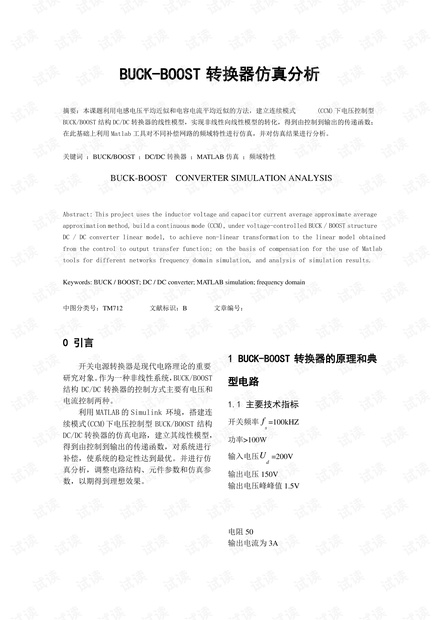

BUCK-BOOST 转换器仿真分析
摘要：本课题利用电感电压平均近似和电容电流平均近似的方法，建立连续模式 (CCM)下电压控制型
BUCK/BOOST 结构 DC/DC 转换器的线性模型，实现非线性向线性模型的转化，得到由控制到输出的传递函数；
在此基础上利用 Matlab 工具对不同补偿网路的频域特性进行仿真，并对仿真结果进行分析。
关键词 ：BUCK/BOOST ；DC/DC 转换器 ；MATLAB 仿真 ；频域特性
BUCK-BOOST CONVERTER SIMULATION ANALYSIS
Abstract: This project uses the inductor voltage and capacitor current average approximate average
approximation method, build a continuous mode (CCM), under voltage-controlled BUCK / BOOST structure
DC / DC converter linear model, to achieve non-linear transformation to the linear model obtained
from the control to output transfer function; on the basis of compensation for the use of Matlab
tools for different networks frequency domain simulation, and analysis of simulation results.
Keywords: BUCK / BOOST; DC / DC converter; MATLAB simulation; frequency domain
中图分类号：TM712 文献标识：B 文章编号：
0 引言
开关电源转换器是现代电路理论的重要
研究对象。作为一种非线性系统，BUCK/BOOST
结构 DC/DC 转换器的控制方式主要有电压和
电流控制两种。
利用 MATLAB 的 Simulink 环境，搭建连
续模式(CCM)下电压控制型 BUCK/BOOST 结构
DC/DC 转换器的仿真电路，建立其线性模型，
得到由控制到输出的传递函数，对系统进行
补偿，使系统的稳定性达到最优。并进行仿
真分析，调整电路结构、元件参数和仿真参
数，以期得到理想效果。
1 BUCK-BOOST 转换器的原理和典
型电路
1.1 主要技术指标
开关频率
f
s
=100kHZ
功率>100W
输入电压
U
d
=200V
输出电压 150V
输出电压峰峰值 1.5V
电阻 50
输出电流为 3A
