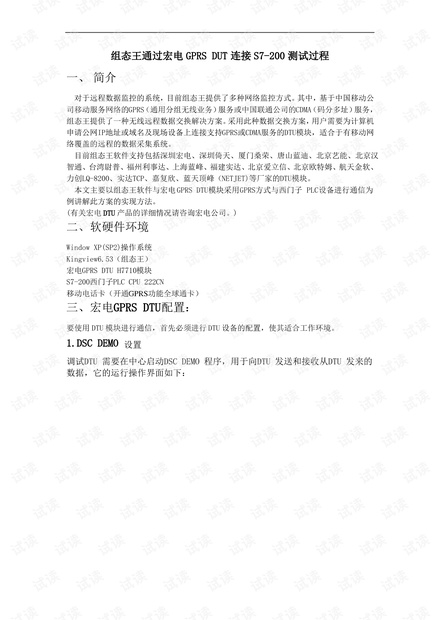

组态王通过宏电 GPRS DUT 连接 S7-200 测试过程
一、 简介
对于远程数据监控的系统,目前组态王提供了多种网络监控方式。其中,基于中国移动公
司移动服务网络的GPRS(通用分组无线业务)服务或中国联通公司的CDMA(码分多址)服务,
组态王提供了一种无线远程数据交换解决方案。采用此种数据交换方案,用户需要为计算机
申请公网IP地址或域名及现场设备上连接支持GPRS或CDMA服务的DTU模块,适合于有移动网
络覆盖的远程的数据采集系统。
目前组态王软件支持包括深圳宏电、深圳倚天、厦门桑荣、唐山蓝迪、北京艺能、北京汉
智通、台湾尉普、福州利事达、上海蓝峰、福建实达、北京爱立信、北京欧特姆、航天金软、
力创LQ-8200、实达TCP、嘉复欣、蓝天顶峰(NETJET)等厂家的DTU模块。
本文主要以组态王软件与宏电 GPRS DTU模块采用GPRS方式与西门子 PLC设备进行通信为
例讲解此方案的实现方法。
(有关宏电 DTU 产品的详细情况请咨询宏电公司。)
二、软硬件环境
Window XP(SP2)操作系统
Kingview6.53(组态王)
宏电GPRS DTU H7710模块
S7-200西门子PLC CPU 222CN
移动电话卡(开通GPRS功能全球通卡)
三、宏电GPRS DTU配置:
要使用 DTU 模块进行通信,首先必须进行 DTU 设备的配置,使其适合工作环境。
1.DSC DEMO
设置
调试DTU 需要在中心启动DSC DEMO 程序,用于向DTU 发送和接收从DTU 发来的
数据,它的运行操作界面如下:
点击服务设置,出现如下图界面:
服务类型:UDP 和TCP 协议选择(根据用户对DTU 协议的设置选择,本例以UDP 为例);
服务端口:DSC DEMO 侦听端口(1~65535),用户自定义设置(本例以5007 为例);
指定IP:该功能在PC 具有多IP 地址时使用,用于设置接收数据和发送数据所用IP 地址;(如
果中心有多IP 的情况下,不指定IP 地址,有可能导致DTU 无法和DSC DEMO 建立连接。)
设置完毕后点击确定按钮,点击启动按键,如下图界面所示:
2、DTU 模块配置
DTU的参数配置可以通过超级终端,串口调试工具,以及宏电公司提供的配置工具这三
种方式给DTU 进行参数配置。这里我用串口调试工具设置
按上图配置参数,点击确定后按住“空格”键后给 DTU 加电,进入配置界面,如下图所示
2.1.串口调试工具:
除此超级终端进行配置外,还可以通过串口调试工具进入参数配置界面。调试方式如下,运
行串口调试工具,运行界面如下图所示:
