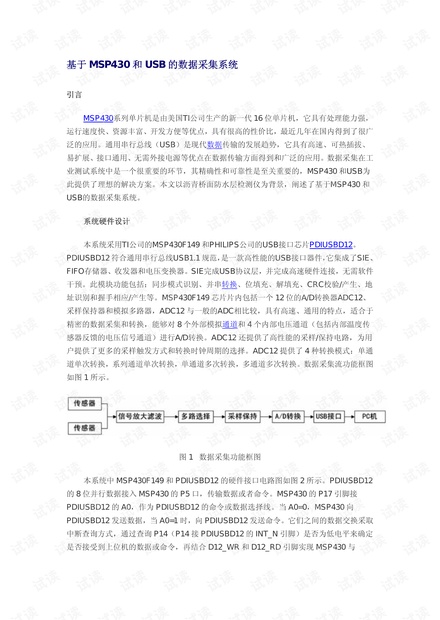

基于 MSP430 和 USB 的数据采集系统
引言
MSP430系列单片机是由美国TI公司生产的新一代 16 位单片机，它具有处理能力强，
运行速度快、资源丰富、开发方便等优点，具有很高的性价比，最近几年在国内得到了很广
泛的应用。通用串行总线（USB）是现代
数据传输的发展趋势，它具有高速、可热插拔、
易扩展、接口通用、无需外接电源等优点在数据传输方面得到和广泛的应用。数据采集在工
业测试系统中是一个很重要的环节，其精确性和可靠性是至关重要的，MSP430 和USB为
此提供了理想的解决方案。本文以沥青桥面防水层检测仪为背景，阐述了基于MSP430 和
USB的数据采集系统。
系统硬件设计
本系统采用TI公司的MSP430F149 和PHILIPS公司的USB接口芯片
PDIUSBD12。
PDIUSBD12 符合通用串行总线USB1.1 规范，是一款高性能的USB接口器件，它集成了SIE、
FIFO存储器、收发器和电压变换器。SIE完成USB协议层，并完成高速硬件连接，无需软件
干预。此模块功能包括：同步模式识别、并串
转换、位填充、解填充、CRC校验/产生、地
址识别和握手相应/产生等。MSP430F149 芯片片内包括一个 12 位的A/D转换器ADC12、
采样保持器和模拟多路器，ADC12 与一般的ADC相比较，具有高速、通用的特点，适合于
精密的数据采集和转换，能够对 8 个外部模拟
通道和 4 个内部电压通道（包括内部温度传
感器反馈的电压信号通道）进行A/D转换。ADC12 还提供了高性能的采样/保持电路，为用
户提供了更多的采样触发方式和转换时钟周期的选择。ADC12 提供了 4 种转换模式：单通
道单次转换，系列通道单次转换，单通道多次转换，多通道多次转换。数据采集流功能框图
如图 1 所示。
图 1 数据采集功能框图
本系统中 MSP430F149 和 PDIUSBD12 的硬件接口电路图如图 2 所示。PDIUSBD12
的 8 位并行数据接入 MSP430 的 P5 口，传输数据或者命令。MSP430 的 P17 引脚接
PDIUSBD12 的 A0，作为 PDIUSBD12 的命令或数据选择线。当 A0=0，MSP430 向
PDIUSBD12 发送数据，当 A0=1 时，向 PDIUSBD12 发送命令。它们之间的数据交换采取
中断查询方式，通过查询 P14（P14 接 PDIUSBD12 的 INT_N 引脚）是否为低电平来确定
是否接受到上位机的数据或命令，再结合 D12_WR 和 D12_RD 引脚实现 MSP430 与
