PowerDesigner画ER图详细教程

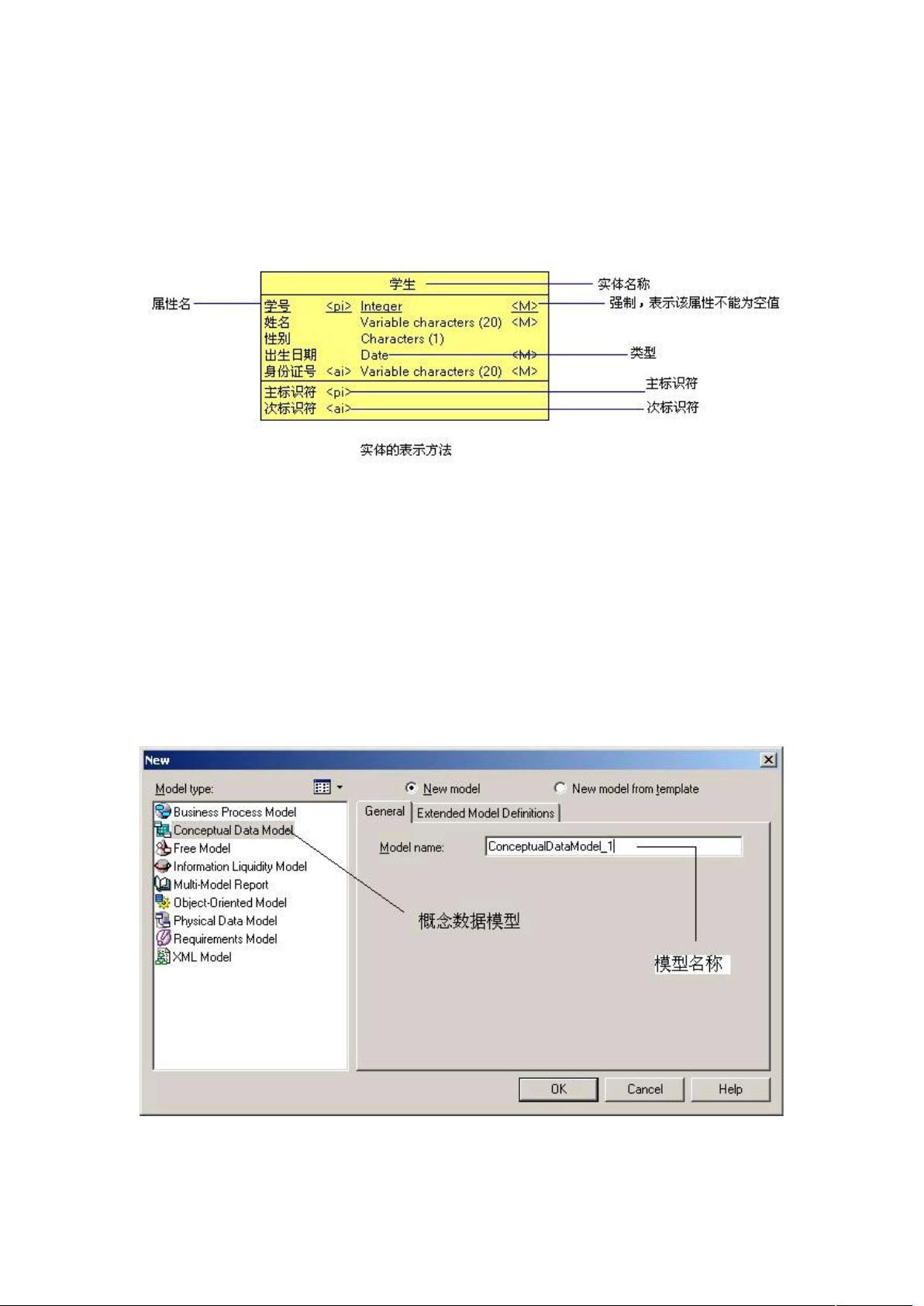

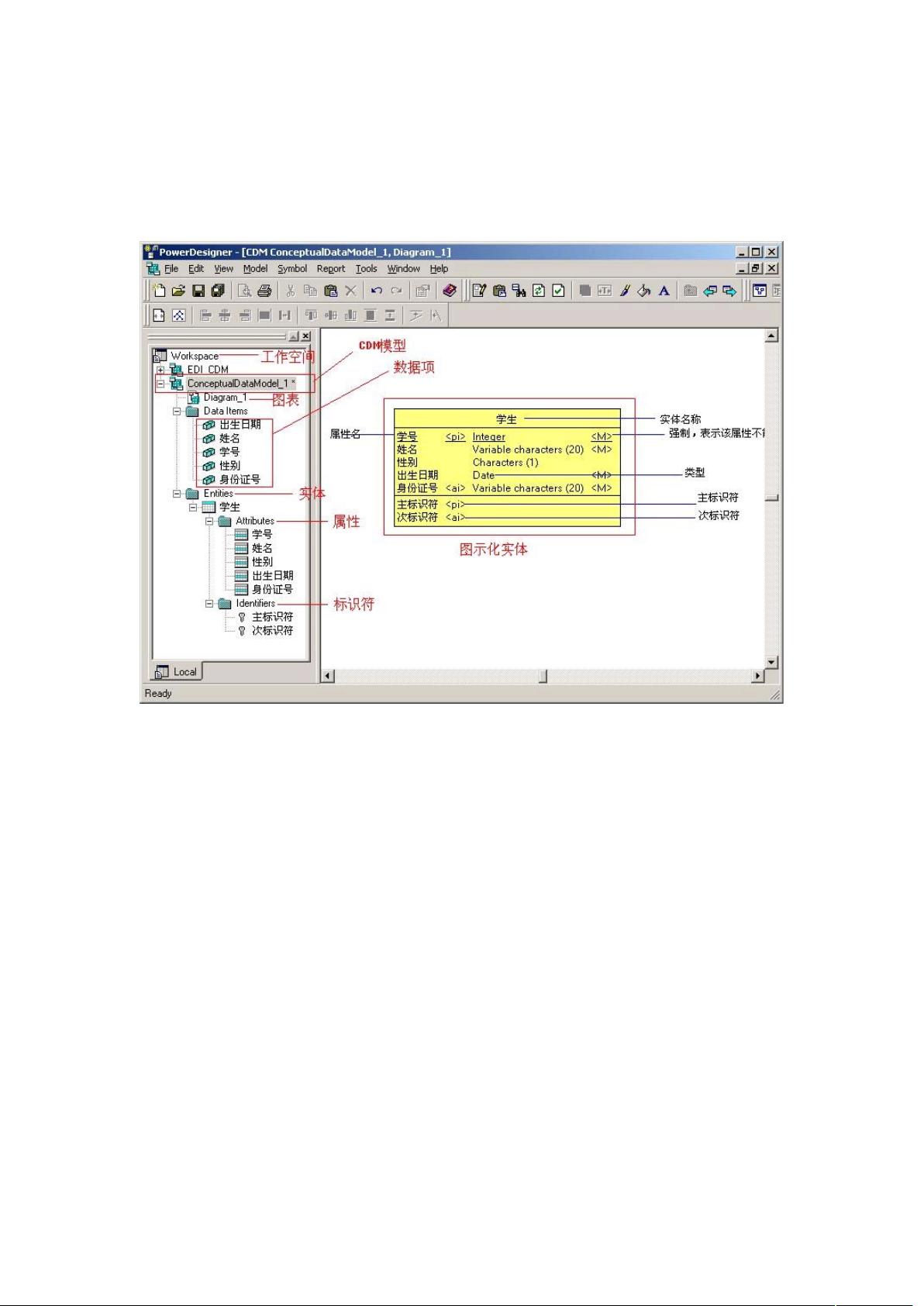

PowerDesigner画ER图详细教程 PowerDesigner是用于设计和管理数据库的工具之一， ER图是概念数据模型的图形表示形式，通过PowerDesigner可以创建概念数据模型，ER图，以便更好地设计和管理数据库。 一、概念数据模型概述 概念数据模型是现实世界中数据特征的抽象，应该满足三个方面的要求：能够比较真实地模拟现实世界、容易为人所理解、便于计算机实现。概念数据模型也称信息模型，它以实体－联系（Entity-RelationShip,简称 E-R）理论为基础，并对这一理论进行了扩充。它从用户的观点出发对信息进行建模，主要用于数据库的概念级设计。 概念数据模型是抽象的、独立于具体计算机系统或某个DBMS系统的模型。这意味着概念数据模型可以应用于各种不同的数据库管理系统，而不受具体的计算机系统或DBMS系统的限制。 二、实体、属性及标识符的定义 在概念数据模型中，实体（Entity）是对现实世界中可区别于其他对象的“事件”或“事物”的描述。实体有用来描述实体特征的一组性质，称之为属性。每个实体都有唯一标识它的一个或一组属性，这些属性称为实体类型的标识符。 实体类型（Entity Type）是实体集中每个实体所具有的共同性质的集合。实体类型中的每个实体包含唯一标识它的一个或一组属性，这些属性称为实体类型的标识符。 三、实体、属性及标识符的表达 在PowerDesigner中，可以创建概念数据模型，并建立实体、属性和标识符。创建概念数据模型的步骤如下： 1. 选择 File-->New,弹出对话框，选择 CDM 模型（即概念数据模型）建立模型。 2. 完成概念数据模型的创建。 3. 选择新增的 CDM 模型，右击，在弹出的菜单中选择“Properties”属性项，弹出对话框。在“General”标签里可以输入所建模型的名称、代码、描述、创建者、版本以及默认的图表等等信息。 四、创建新实体 在PowerDesigner中，可以创建新实体，步骤如下： 1. 在 CDM 的图形窗口中，单击工具选项版上的 Entity 工具，再单击图形窗口的空白处，在单击的位置就出现一个实体符号。 2. 双击刚创建的实体符号，打开下列图标窗口，在此窗口“General”标签中可以输入实体的名称、代码、描述等信息。 五、添加实体属性 在PowerDesigner中，可以添加实体属性，步骤如下： 1. 在上述窗口的“Attribute”选项标签上可以添加属性。 2. 点击插入属性按钮，弹出属性对话框，可以定义属性的名称、数据类型、描述等信息。 六、定义属性的标准检查约束 在PowerDesigner中，可以定义属性的标准检查约束，步骤如下： 1. 在实体属性的特性窗口，打开检查选项卡。 2. 在这个选项卡可以定义属性的标准检查约束，例如最小值、最大值、默认值等。 PowerDesigner是设计和管理数据库的重要工具之一，通过学习PowerDesigner可以更好地设计和管理数据库。
