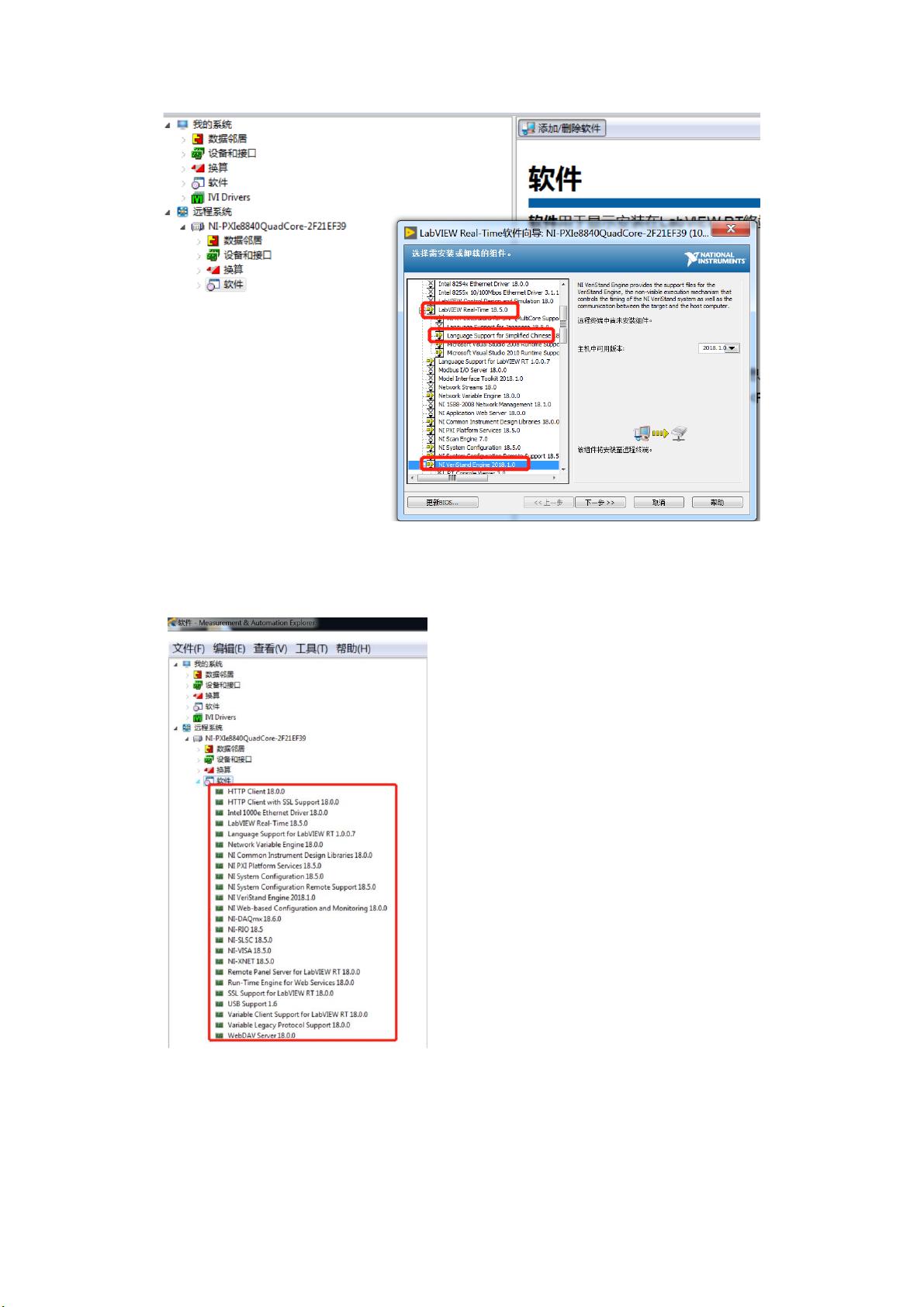

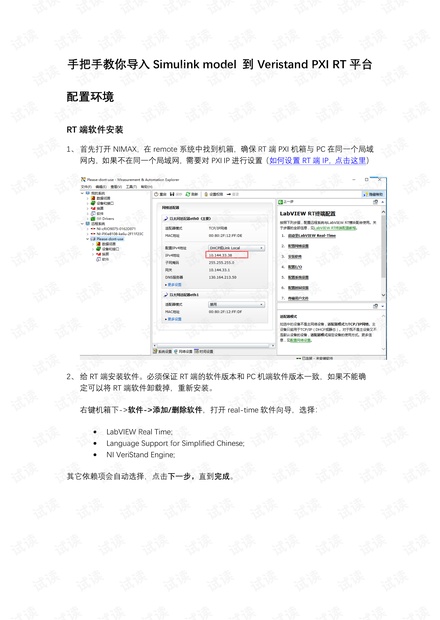

手把手教你导入 Simulink 模型到 Veristand_Pharlap 篇 一、环境配置 在开始之前，需要确保 RT 端 PXI 机箱与 PC 在同一个局域网内，如果不在同一个局域网，需要对 PXI IP 进行设置。然后，需要安装 RT 端软件，保证 RT 端的软件版本和 PC 机端软件版本一致。 二、软件安装 1. 打开 NIMAX，在 remote 系统中找到机箱，确保 RT 端 PXI 机箱与 PC 在同一个局域网内。 2. 给 RT 端安装软件，选择 LabVIEW Real Time、Language Support for Simplified Chinese、NI VeriStand Engine 等依赖项。 3. 软件安装完成后，RT 端会自动重启，等待机箱重启完成后，打开软件可以看到 RT 端已经安装上的软件及其版本信息。 三、Simulink 模型配置 1. 确保 MATLAB 用的编译器是正确的，在 MATLAB 中输入 mex -setup 来查看。 2. 设置模型的 input output，simulink 中的 input output 作为模型输入输出。 3. 选择 Model Configuration Parameters 进入到模型参数设置界面。 4. Sover 设置：stop time 设置为 inf（无限时间长）；type 设置为 fixed-step（固定步长）；sover 根据模型实际情况来设置。 5. Code generation 设置：system target file 根据系统平台选择所需 target file，target file 选择参考链接。 四、模型编译 1. 设置完成后点击 Apply，然后 Build 即可。 2. 编译完成后到对应目录下找到 DLL 文件。 五、模型导入 Veristand 1. 导入 DLL 模型到 Veristand，打开 System Definition 文件。 2. 右键选择 Add simulation model 选择生成的 DLL 模型，模型就可以导入到 Veristand 中。 3. 模型导入后可以看到模型 input output。 4. 系统设置 Mapping，利用 Mappping 可以配置连接系统通道。 六、使用 Help 1. 在安装 NI 软件时，对应的 Help 文档也会集成到软件环境中，在软件工具栏上方点击 Help，即可进入到 Help 文档连接库中。 2. 在 Help 界面，用户可以通过搜索关键词或者目录形式查找到所需信息。
