PowerDesigner逆向生成MYSQL数据库表结构总结.docx

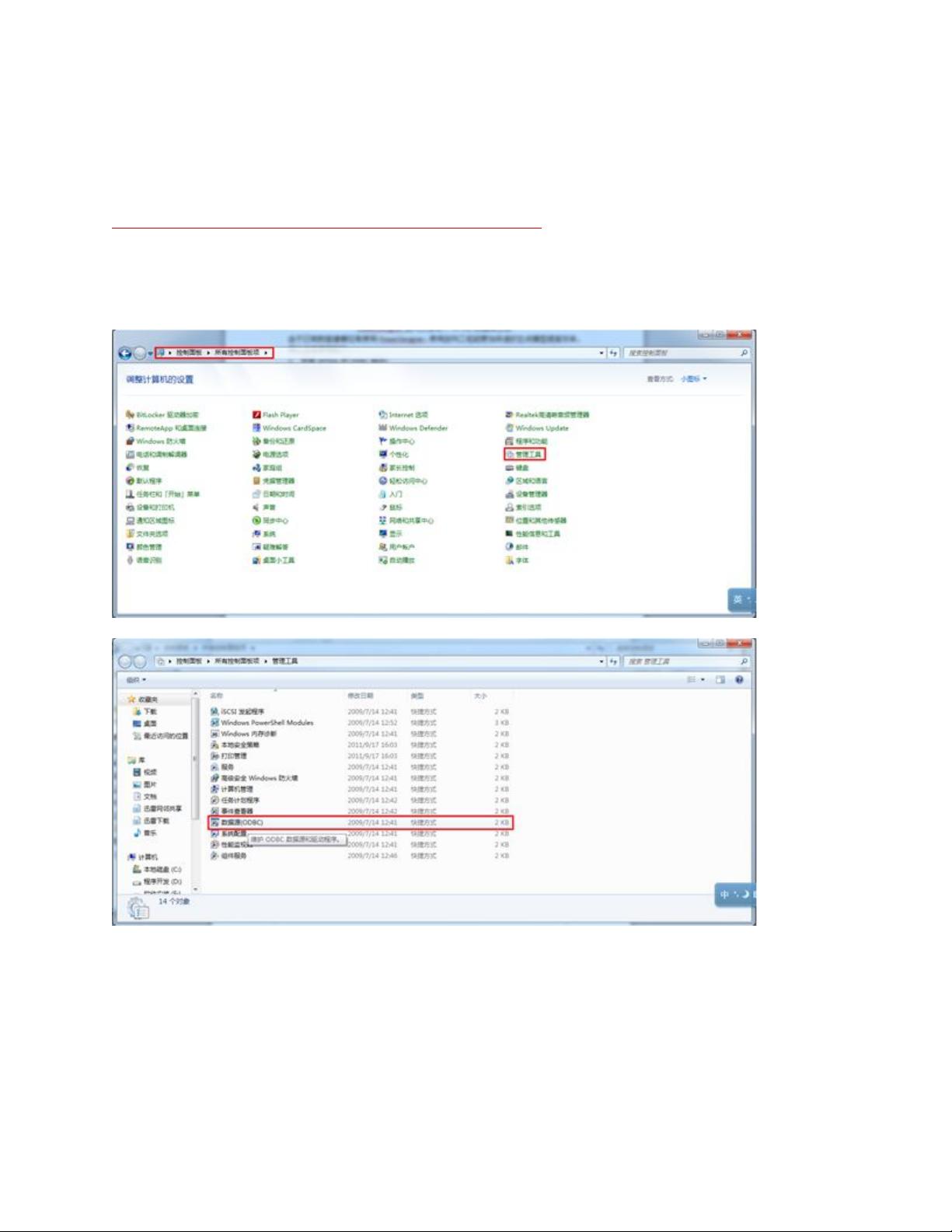

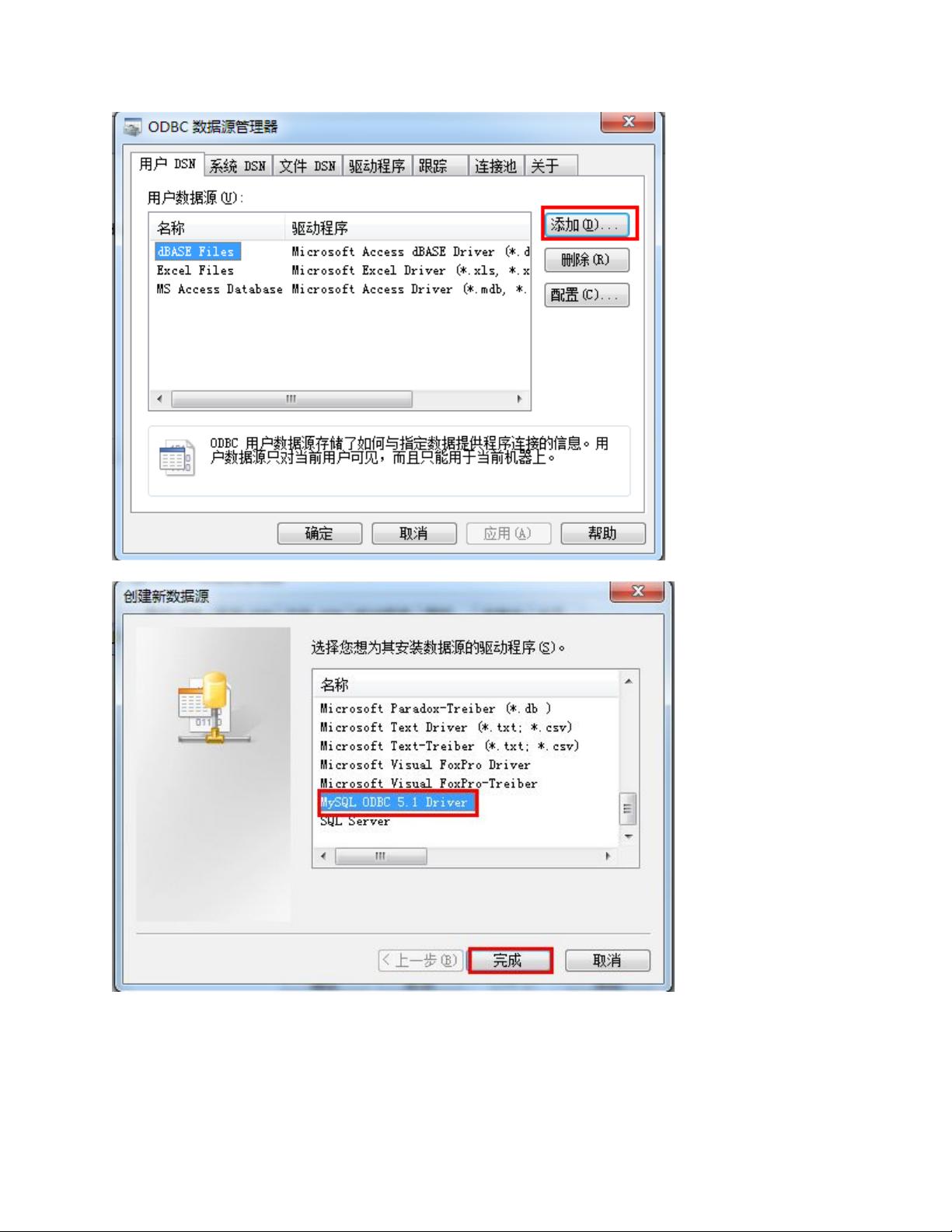

PowerDesigner 逆向生成 MYSQL 数据库表结构总结 PowerDesigner 是一款功能强大且专业的数据建模工具,广泛应用于数据仓库设计、数据集成和业务流程建模等领域。通过 PowerDesigner 的逆向工程,可以快速生成 MYSQL 数据库表结构,提高工作效率。下面是使用 PowerDesigner 逆向生成 MYSQL 数据库表结构的详细步骤和知识点总结。 安装 MYSQL 的 ODBC 驱动 为了使用 PowerDesigner 逆向生成 MYSQL 数据库表结构,首先需要安装 MYSQL 的 ODBC 驱动。ODBC 驱动是连接数据库的桥梁,允许不同的应用程序与数据库进行交互。可以从 MYSQL 官方网站下载 Connector/ODBC 5.1.10,选择 win-32 MIS 安装包,进行直接安装。 配置 ODBC 驱动连接 安装完 ODBC 驱动后,需要配置 ODBC 驱动连接。可以在控制面板中找到管理工具,选择所有控制面板项,然后选择管理工具,接着选择数据源(ODBC)。在数据源(ODBC)中,需要填入数据库连接信息,包括服务器名称、用户名、密码等信息。正确录入信息后,ODBC 驱动连接就设置完成了。 使用 PowerDesigner 逆向生成 MYSQL 数据库表结构 1. 打开 PowerDesigner,选择文件 -> 新建新模型。 2. 在 PowerDesigner 中,选择数据库 -> 连接到数据源,填入要连接数据库的信息。可以在连接到数据源时,选择要连接的数据库和模式。 3. 开始逆向生成, PowerDesigner 将弹出数据库信息,可以选择对应用户导出对应的表结构。如果不选择任何用户,PowerDesigner 将导出整个 MYSQL 数据库表结构。 4. 在 PowerDesigner 中,可以选择owner和对应的模式,然后选择所有页面或活动页面, PowerDesigner 将生成对应的表结构。 PowerDesigner 逆向生成 MYSQL 数据库表结构的优点 使用 PowerDesigner 逆向生成 MYSQL 数据库表结构有很多优点。可以快速生成 MYSQL 数据库表结构,提高工作效率。可以选择要生成的表结构,避免生成整个 MYSQL 数据库表结构。可以在 PowerDesigner 中,删除不需要的表结构,方便管理和维护数据库。 常见问题 Q:如何安装 MYSQL 的 ODBC 驱动? A:可以从 MYSQL 官方网站下载 Connector/ODBC 5.1.10,选择 win-32 MIS 安装包,进行直接安装。 Q:如何配置 ODBC 驱动连接? A:可以在控制面板中找到管理工具,选择所有控制面板项,然后选择管理工具,接着选择数据源(ODBC)。在数据源(ODBC)中,需要填入数据库连接信息,包括服务器名称、用户名、密码等信息。 Q:PowerDesigner 逆向生成了整个 MYSQL 数据库表结构,如何删除不需要的表结构? A:可以在 PowerDesigner 中,选择要删除的表结构,然后删除即可。
