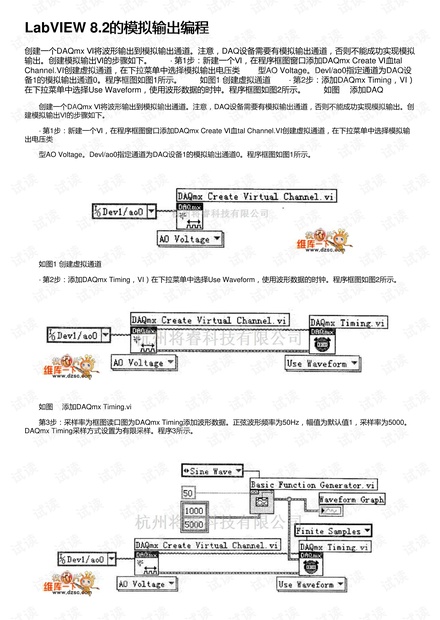

LabVIEW 8.2的模拟输出编程的模拟输出编程
创建一个DAQmx Ⅵ将波形输出到模拟输出通道。注意，DAQ设备需要有模拟输出通道，否则不能成功实现模拟
输出。创建模拟输出Ⅵ的步骤如下。 · 第1步：新建一个Ⅵ，在程序框图窗口添加DAQmx Create Ⅵ血tal
Channel.VI创建虚拟通道，在下拉菜单中选择模拟输出电压类 型AO Voltage。Devl/ao0指定通道为DAQ设
备1的模拟输出通道0。程序框图如图1所示。 如图1 创建虚拟通道 · 第2步：添加DAQmx Timing，VI）
在下拉菜单中选择Use Waveform，使用波形数据的时钟。程序框图如图2所示。 如图 添加DAQ
创建一个DAQmx Ⅵ将波形输出到模拟输出通道。注意，DAQ设备需要有模拟输出通道，否则不能成功实现模拟输出。创
建模拟输出Ⅵ的步骤如下。
· 第1步：新建一个Ⅵ，在程序框图窗口添加DAQmx Create Ⅵ血tal Channel.VI创建虚拟通道，在下拉菜单中选择模拟输
出电压类
型AO Voltage。Devl/ao0指定通道为DAQ设备1的模拟输出通道0。程序框图如图1所示。
如图1 创建虚拟通道
· 第2步：添加DAQmx Timing，VI）在下拉菜单中选择Use Waveform，使用波形数据的时钟。程序框图如图2所示。
如图 添加DAQmx Timing.vi
第3步：采样率为框图读口图为DAQmx Timing添加波形数据。正弦波形频率为50Hz，幅值为默认值1，采样率为5000。
DAQmx Timing采样方式设置为有限采样。程序3所示。
