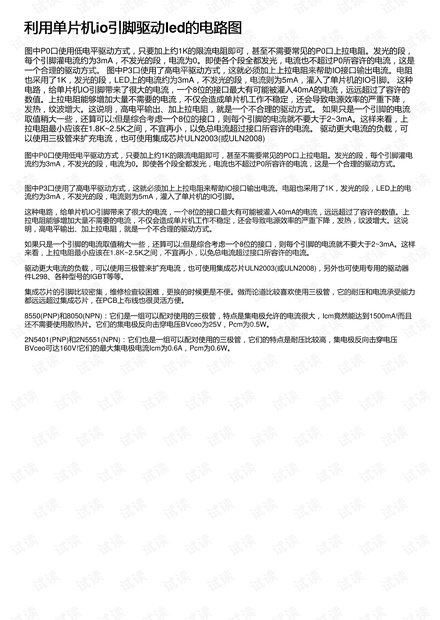

利用单片机利用单片机io引脚驱动引脚驱动led的电路图的电路图
图中P0口使用低电平驱动方式，只要加上约1K的限流电阻即可，甚至不需要常见的P0口上拉电阻。发光的段，
每个引脚灌电流约为3mA，不发光的段，电流为0。即使各个段全都发光，电流也不超过P0所容许的电流，这是
一个合理的驱动方式。 图中P3口使用了高电平驱动方式，这就必须加上上拉电阻来帮助IO接口输出电流。电阻
也采用了1K，发光的段，LED上的电流约为3mA，不发光的段，电流则为5mA，灌入了单片机的IO引脚。 这种
电路，给单片机IO引脚带来了很大的电流，一个8位的接口最大有可能被灌入40mA的电流，远远超过了容许的
数值。上拉电阻能够增加大量不需要的电流，不仅会造成单片机工作不稳定，还会导致电源效率的严重下降，
发热，纹波增大。这说明，高电平输出、加上拉电阻，就是一个不合理的驱动方式。 如果只是一个引脚的电流
取值稍大一些，还算可以;但是综合考虑一个8位的接口，则每个引脚的电流就不要大于2~3mA。这样来看，上
拉电阻最小应该在1.8K~2.5K之间，不宜再小，以免总电流超过接口所容许的电流。 驱动更大电流的负载，可
以使用三极管来扩充电流，也可使用集成芯片ULN2003(或ULN2008)
图中P0口使用低电平驱动方式，只要加上约1K的限流电阻即可，甚至不需要常见的P0口上拉电阻。发光的段，每个引脚灌电
流约为3mA，不发光的段，电流为0。即使各个段全都发光，电流也不超过P0所容许的电流，这是一个合理的驱动方式。
图中P3口使用了高电平驱动方式，这就必须加上上拉电阻来帮助IO接口输出电流。电阻也采用了1K，发光的段，LED上的电
流约为3mA，不发光的段，电流则为5mA，灌入了单片机的IO引脚。
这种电路，给单片机IO引脚带来了很大的电流，一个8位的接口最大有可能被灌入40mA的电流，远远超过了容许的数值。上
拉电阻能够增加大量不需要的电流，不仅会造成单片机工作不稳定，还会导致电源效率的严重下降，发热，纹波增大。这说
明，高电平输出、加上拉电阻，就是一个不合理的驱动方式。
如果只是一个引脚的电流取值稍大一些，还算可以;但是综合考虑一个8位的接口，则每个引脚的电流就不要大于2~3mA。这样
来看，上拉电阻最小应该在1.8K~2.5K之间，不宜再小，以免总电流超过接口所容许的电流。
驱动更大电流的负载，可以使用三极管来扩充电流，也可使用集成芯片ULN2003(或ULN2008)，另外也可使用专用的驱动器
件L298、各种型号的IGBT等等。
集成芯片的引脚比较密集，维修检查较困难，更换的时候更是不便。做而论道比较喜欢使用三极管，它的耐压和电流承受能力
都远远超过集成芯片，在PCB上布线也很灵活方便。
8550(PNP)和8050(NPN)：它们是一组可以配对使用的三极管，特点是集电极允许的电流很大，Icm竟然能达到1500mA!而且
还不需要使用散热片。它们的集电极反向击穿电压BVceo为25V，Pcm为0.5W。
2N5401(PNP)和2N5551(NPN)：它们也是一组可以配对使用的三极管，它们的特点是耐压比较高，集电极反向击穿电压
BVceo可达160V!它们的最大集电极电流Icm为0.6A，Pcm为0.6W。
