基于三态门总线传输电路的基于三态门总线传输电路的Multisim仿真方案仿真方案
本文为读者介绍了基于三态门总线传输电路的Multisim仿真方案，供读者参考学习。
三态电路是一种重要的总线接口电路，由若干个输出端连接在总线上的三态输出门构成。三态是指输出处于工作状态的逻
辑“0”状态输出、逻辑“1”状态输出及没有逻辑功能的高阻态输出。
常规的硬件实验测试三态总线电路逻辑功能的方法是，将三态输出门的控制端、输入端分别接逻辑电平开关，改变逻辑电平开
关为逻辑1、逻辑0观测输出函数的逻辑状态。存在的问题是，总线分时传输关系不直观。用Multisim仿真软件进行三态总线电
路工作过程波形仿真分析，用环形计数器做实验中的信号源产生所需的各个控制信号、用脉冲信号源产生各数据输入信号，用
逻辑分析仪多踪同步显示各个三态门的控制信号、数据输入信号及总线输出信号波形，可直观形象地描述三态门总线传输电路
的工作特性。
1 三态门总线传输电路Multisim仿真实验方法
1)创建电路
确定总线上各个三态门所需的控制信号、数据输入信号的产生方式：用D触发器74LS74构成3位环形计数器产生各三态门所需
的分时为1的控制信号，从而保证满足任意时刻仅一个三态门处于工作状态的总线传输条件;用脉冲信号源产生不同频率的各三
态门的数据输入信号，以直观观测总线分时传输情况。
确定逻辑分析仪所显示信号：各三态门的控制信号、数据输入信号、总线输出信号。
三态门、D触发器从Multisim的TTL数字IC库中找出，脉冲信号源从Multisim的电源信号源库中找出、逻辑分析仪从Multisim的
虚拟仪器库中找出。
2)仿真运行分析
进行实验仿真，分析仿真实验结果。
2 三态门总线传输电路Multisim仿真实验举例
以74LS126三态传输门做为仿真实验器件。
其中，EN为三态门的工作方式控制变量，A为三态门的输入变量，Y为三态门的输出函数。
1)仿真实验电路创建

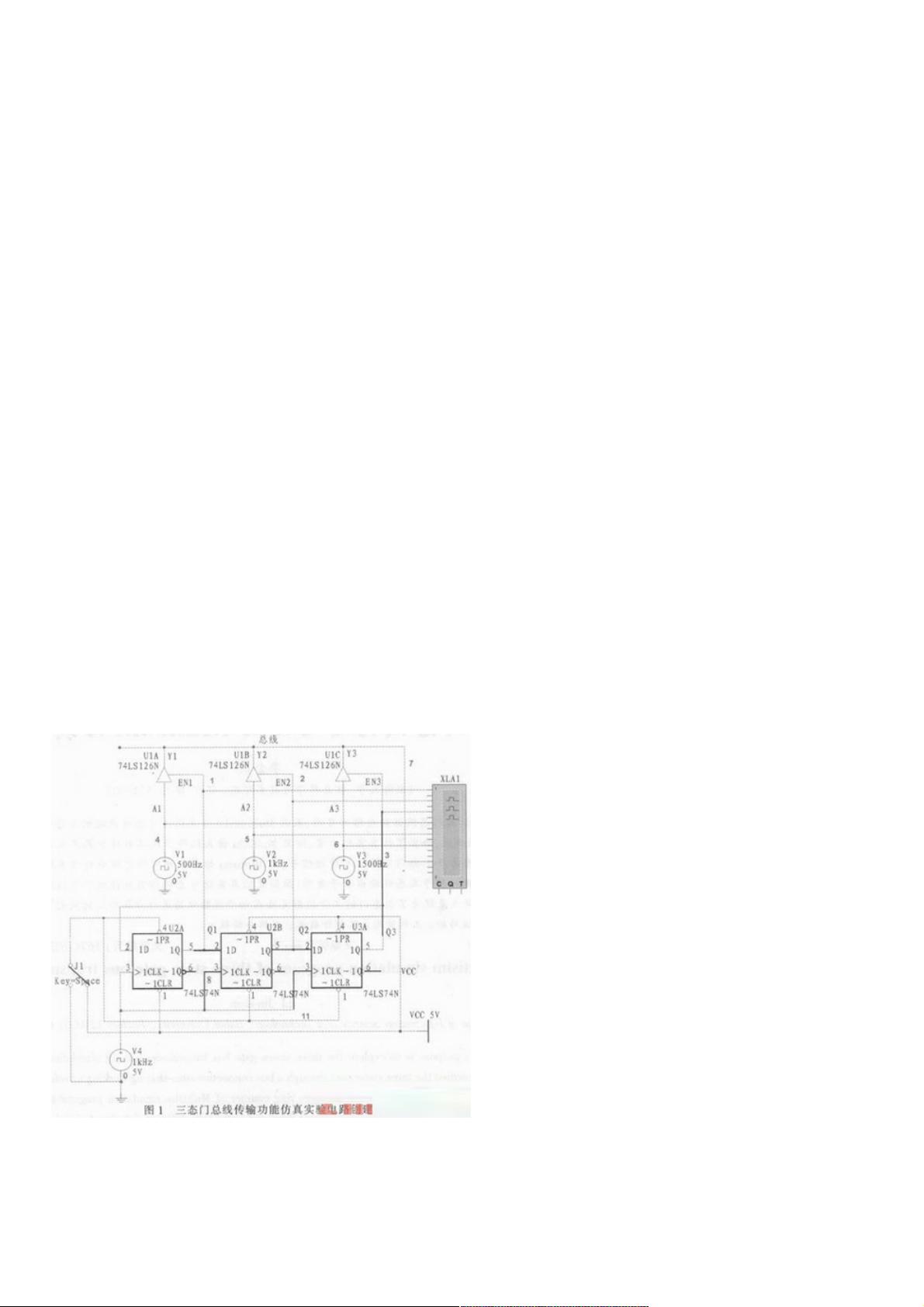

构建仿真实验电路如图1所示。
D触发器74LS74构成的3位环形计数器产生各三态门的EN1～EN3控制信号、脉冲信号源产生不同频率的A1～A3数据输入信
号，逻辑分析仪XLA1显示各三态门的EN1～EN3控制信号、A1～A3数据输入信号及总线输出信号的波形。
3位环形计数器的有效状态转换图如图2所示，Q1、Q2、Q3端依次轮流为1循环变化，产生各三态门所需的分时为1的控制信
号。
