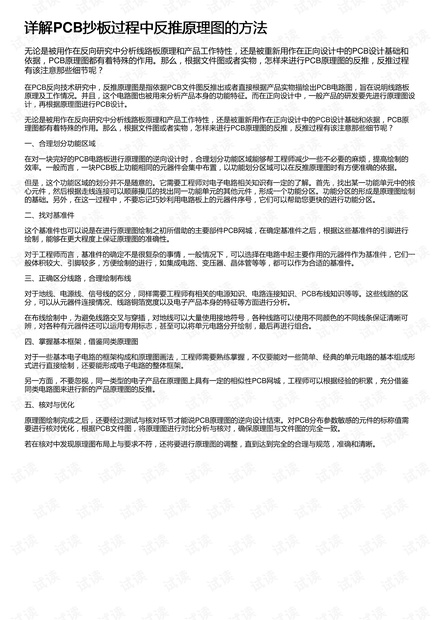

详解PCB抄板过程中反推原理图的方法
160 浏览量
2020-08-02
11:41:09
上传
评论 1
收藏 60KB PDF 举报
详解详解PCB抄板过程中反推原理图的方法抄板过程中反推原理图的方法
无论是被用作在反向研究中分析线路板原理和产品工作特性，还是被重新用作在正向设计中的PCB设计基础和
依据，PCB原理图都有着特殊的作用。那么，根据文件图或者实物，怎样来进行PCB原理图的反推，反推过程
有该注意那些细节呢？
在PCB反向技术研究中，反推原理图是指依据PCB文件图反推出或者直接根据产品实物描绘出PCB电路图，旨在说明线路板
原理及工作情况。并且，这个电路图也被用来分析产品本身的功能特征。而在正向设计中，一般产品的研发要先进行原理图设
计，再根据原理图进行PCB设计。
无论是被用作在反向研究中分析线路板原理和产品工作特性，还是被重新用作在正向设计中的PCB设计基础和依据，PCB原
理图都有着特殊的作用。那么，根据文件图或者实物，怎样来进行PCB原理图的反推，反推过程有该注意那些细节呢？
一、合理划分功能区域
在对一块完好的PCB电路板进行原理图的逆向设计时，合理划分功能区域能够帮工程师减少一些不必要的麻烦，提高绘制的
效率。一般而言，一块PCB板上功能相同的元器件会集中布置，以功能划分区域可以在反推原理图时有方便准确的依据。
但是，这个功能区域的划分并不是随意的。它需要工程师对电子电路相关知识有一定的了解。首先，找出某一功能单元中的核
心元件，然后根据走线连接可以顺藤摸瓜的找出同一功能单元的其他元件，形成一个功能分区。功能分区的形成是原理图绘制
的基础。另外，在这一过程中，不要忘记巧妙利用电路板上的元器件序号，它们可以帮助您更快的进行功能分区。
二、找对基准件
这个基准件也可以说是在进行原理图绘制之初所借助的主要部件PCB网城，在确定基准件之后，根据这些基准件的引脚进行
绘制，能够在更大程度上保证原理图的准确性。
对于工程师而言，基准件的确定不是很复杂的事情，一般情况下，可以选择在电路中起主要作用的元器件作为基准件，它们一
般体积较大、引脚较多，方便绘制的进行，如集成电路、变压器、晶体管等等，都可以作为合适的基准件。
三、正确区分线路，合理绘制布线
对于地线、电源线、信号线的区分，同样需要工程师有相关的电源知识、电路连接知识、PCB布线知识等等。这些线路的区
分，可以从元器件连接情况、线路铜箔宽度以及电子产品本身的特征等方面进行分析。
在布线绘制中，为避免线路交叉与穿插，对地线可以大量使用接地符号，各种线路可以使用不同颜色的不同线条保证清晰可
辨，对各种有元器件还可以运用专用标志，甚至可以将单元电路分开绘制，最后再进行组合。
四、掌握基本框架，借鉴同类原理图
对于一些基本电子电路的框架构成和原理图画法，工程师需要熟练掌握，不仅要能对一些简单、经典的单元电路的基本组成形
式进行直接绘制，还要能形成电子电路的整体框架。
另一方面，不要忽视，同一类型的电子产品在原理图上具有一定的相似性PCB网城，工程师可以根据经验的积累，充分借鉴
同类电路图来进行新的产品原理图的反推。
五、核对与优化
原理图绘制完成之后，还要经过测试与核对环节才能说PCB原理图的逆向设计结束。对PCB分布参数敏感的元件的标称值需
要进行核对优化，根据PCB文件图，将原理图进行对比分析与核对，确保原理图与文件图的完全一致。
若在核对中发现原理图布局上与要求不符，还将要进行原理图的调整，直到达到完全的合理与规范，准确和清晰。
