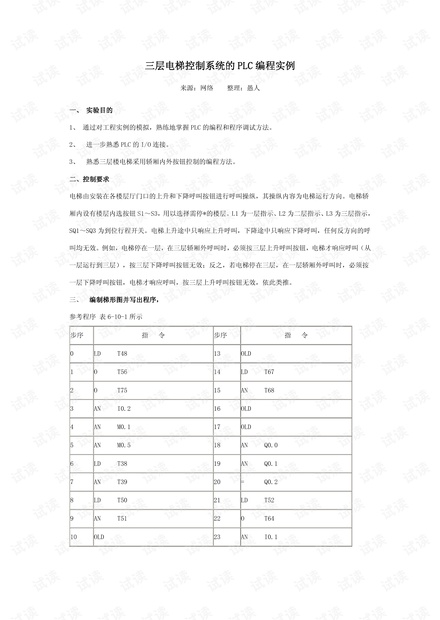

三层电梯控制系统的
三层电梯控制系统的三层电梯控制系统的
三层电梯控制系统的 PLC
PLCPLC
PLC 编程实例
编程实例编程实例
编程实例
来源:网络 整理:愚人
一
一一
一、
、、
、
实验目的
实验目的实验目的
实验目的
1、 通过对工程实例的模拟,熟练地掌握 PLC 的编程和程序调试方法。
2、 进一步熟悉 PLC 的 I/O 连接。
3、 熟悉三层楼电梯采用轿厢内外按钮控制的编程方法。
二
二二
二、
、、
、控制要求
控制要求控制要求
控制要求
电梯由安装在各楼层厅门口的上升和下降呼叫按钮进行呼叫操纵,其操纵内容为电梯运行方向。电梯轿
厢内设有楼层内选按钮 S1~S3,用以选择需停*的楼层。L1 为一层指示、L2 为二层指示、L3 为三层指示,
SQ1~SQ3 为到位行程开关。电梯上升途中只响应上升呼叫,下降途中只响应下降呼叫,任何反方向的呼
叫均无效。例如,电梯停在一层,在三层轿厢外呼叫时,必须按三层上升呼叫按钮,电梯才响应呼叫(从
一层运行到三层),按三层下降呼叫按钮无效;反之,若电梯停在三层,在一层轿厢外呼叫时,必须按
一层下降呼叫按钮,电梯才响应呼叫,按三层上升呼叫按钮无效,依此类推。
三、 编制梯形图并写出程序
编制梯形图并写出程序编制梯形图并写出程序
编制梯形图并写出程序,
,,
,
参考程序 表 6-10-1 所示
步序 指 令 步序 指 令
0 LD T48 13 OLD
1 O T56 14 LD T67
2 O T75 15 AN T68
3 AN I0.2 16 OLD
4 AN M0.1 17 OLD
5 AN M0.5 18 AN Q0.0
6 LD T38 19 AN Q0.1
7 AN T39 20 = Q0.2
8 LD T50 21 LD T52
9 AN T51 22 O T64
10 OLD 23 AN I0.1
11 LD T67 24 AN M0.1
12 AN T68 25 AN M0.2
步序 指 令 步序 指 令
26 AN M0.3 55 LD T44
27 AN M0.4 56 AN T45
28 LD T40 57 LD T62
29 AN T41 58 AN T63
30 LD T46 59 OLD
31 AN T47 60 LD T72
32 OLD 61 AN T73
33 LD T54 62 OLD
34 AN T55 63 AN Q0.1
35 OLD 64 AN Q0.2
36 LD T58 65 = Q0.0
37 AN T59 66 LD I0.2
38 OLD 67 AN I0.4
39 LD T69 68 AN I0.5
40 AN T77 69 A I0.3
41 OLD 70 LD M0.1
42 LD T74 71 AN M0.3
43 AN T78 72 OLD
44 OLD 73 AN I0.0
45 OLD 74 = M0.1
46 AN Q0.0 75 AN M2.0
47 AN Q0.2 76 TON T38, +10
48 = Q0.1 77 LD T38
49 LD T42 78 TON T39, +30
50 O T60 79 LD T39
51 O T70 80 AN I0.2
52 AN I0.0 81 TON T40, +30
53 AN M0.3 82 TON T41, +50
54 AN M0.6 83 TON T42, +80
步序 指 令 步序 指 令
84 TON T43, +100 116 TON T50, +10
85 LD I0.0 117 LD T50
86 AN I0.3 118 TON T51, +30
87 AN I0.4 119 LD T51
88 A I0.5 120 AN I0.2
89 LD M0.3 121 TON T52, +30
90 AN M0.1 122 TON T53, +50
91 AN M0.5 123 LD I0.2
92 OLD 124 AN I0.5
93 AN I0.2 125 A M0.1
94 = M0.3 126 A M0.5
95 AN M2.1 127 AN M2.1
96 TON T44, +10 128 LD M2.0
97 LD T44 129 AN M0.2
98 TON T45, +30 130 AN M0.3
99 LD T45 131 AN M0.4
100 AN I0.0 132 AN M0.6
101 TON T46, +30 133 OLD
102 TON T47, +50 134 AN I0.0
103 TON T48, +80 135 = M2.0
104 TON T49, +100 136 TON T67, +10
