(Multisim数电仿真指导）译码器

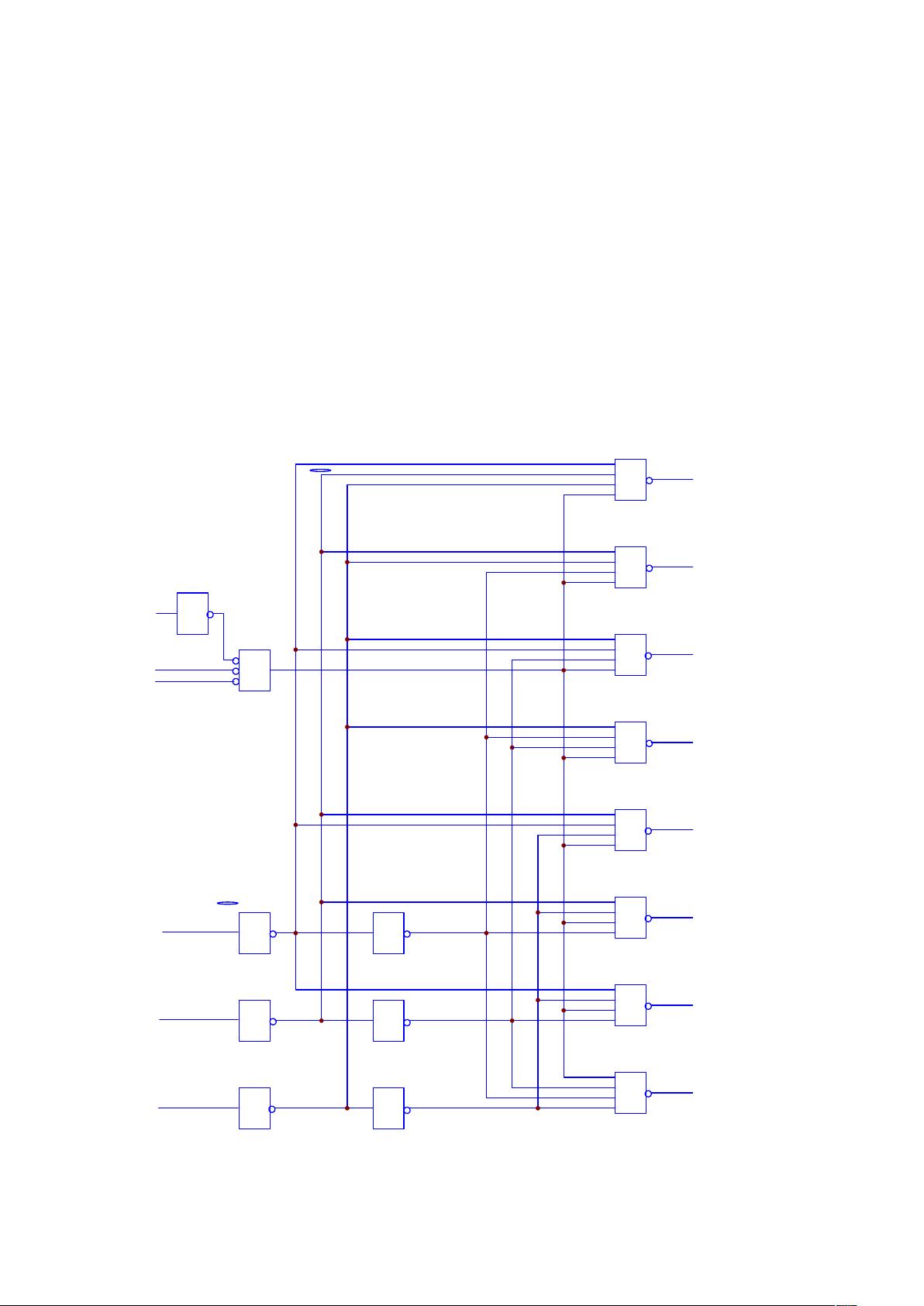

Multisim 数电仿真指导译码器 本资源为 Multisim 数电仿真指导译码器，旨在教会读者使用 Multisim 软件进行数电仿真实验，涵盖 Multisim7、Multisim8 和 Multisim10 三种版本。通过本资源，读者可以掌握 3-8 线译码器 74LS138 和七段显示译码器 7448 的工作原理，并学习如何使用 Multisim 软件进行数电仿真实验。 一、实验目的： 1. 学会使用电子仿真软件 Multisim7 进行译码器的仿真。 2. 掌握 3-8 线译码器 74LS138 的工作原理。 3. 掌握七段显示译码器 7448 的工作原理。 二、实验准备： 1. 74LS138 是用 TTL 与非门组成的 3 线-8 线译码器，它的逻辑图如图 3.4.1 所示。 2. 74LS138 有 3 个附加的控制端、和。当=1、+= 0 时，输出高电平()，译码器处于工作状态。 3. 带控制输入端的译码器又是一个完整的数据分配器。 三、实验内容： 1. 3-8 线译码器 74LS138： (1). 单击电子仿真软件 Multisim7 基本界面左侧左列真实元件工具条的“TTL”按钮，从弹出的对话框“Family”栏选取“74LS”，再在“Component”栏选取“74LS138D”。 (2). 单击电子仿真软件 Multisim7 基本界面左侧左列真实元件工具条的“Basic”按钮，从弹出的对话框“Family”栏选取“SWITCH”，再在“Component”栏选取“SPDT”。 (3). 分别双击每一个单刀双掷开关图标，将弹出的对话框中“ Key forSwitch”栏设置成 A~G。 (4). 单击电子仿真软件 Multisim7 基本界面左侧右列虚拟元件工具条，从中调出 8 盏指示灯，将它们放置到电子平台上。 四、实验结果： 通过本实验，读者可以掌握 3-8 线译码器 74LS138 和七段显示译码器 7448 的工作原理，并学习如何使用 Multisim 软件进行数电仿真实验。同时，读者还可以掌握如何使用 Multisim 软件进行译码器的仿真实验，并了解译码器在数电系统中的应用。 五、结论： 本资源为 Multisim 数电仿真指导译码器，旨在教会读者使用 Multisim 软件进行数电仿真实验，涵盖 Multisim7、Multisim8 和 Multisim10 三种版本。通过本资源，读者可以掌握 3-8 线译码器 74LS138 和七段显示译码器 7448 的工作原理，并学习如何使用 Multisim 软件进行数电仿真实验。
