串行通信包括I2C，UART，SPI介绍，ppt版

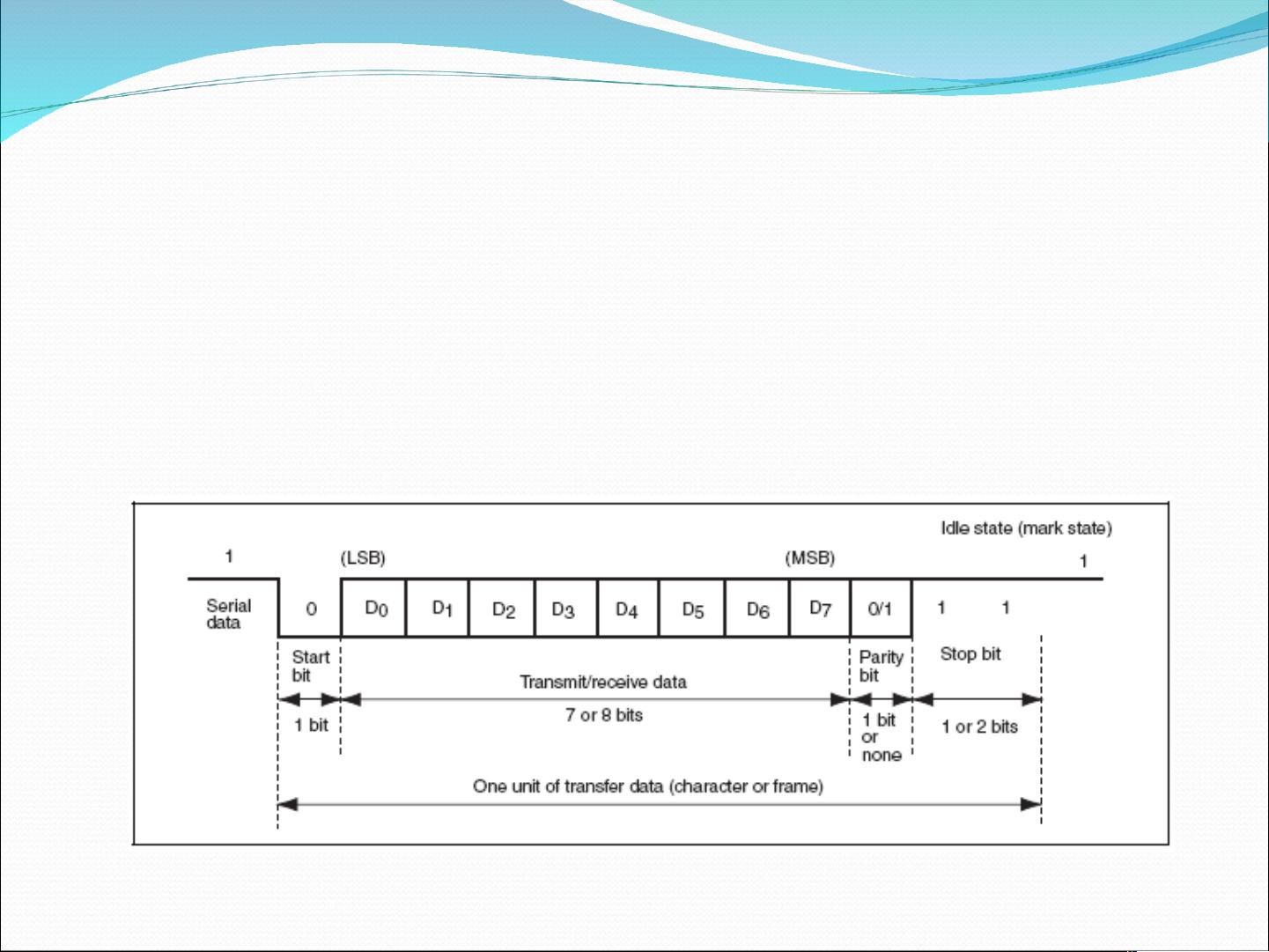

串行通信包括I2C，UART，SPI介绍 串行通信是计算机系统中的一种基本通信方式，通常用于连接微控制器、计算机和外围设备。串行通信的主要特点是将数据分解成单个位，逐位传输，实现数据的同步或异步传输。 串行通信可以分为同步通信和异步通信两类。同步通信是指发送方和接收方的时钟保持严格的同步，如SPI和I2C。异步通信是指发送方和接收方的时钟彼此独立，互不同步，如UART。 UART（Universal Asynchronous Receiver/Transmitter）是一种异步串行通信协议，使用通用异步收发器/发射器接口，支持全双工和TTL电平。UART protocol具有 MODEM 控制能力，可以支持 RS232 标准，DB9 或 DB25 接口，电平-5——-15V 逻辑 1，5——15V 逻辑 0，需要电平转换。 SPI（Serial Peripheral Interface）是一种四线制串行总线接口，为主/从结构，四条导线分别为串行时钟(SCLK)、主出从入(MOSI)、主入从出(MISO)和从选(SS)信号。SPI protocol具有快速的总线速度，无系统开销，但缺乏流控机制，无法确保数据传输的可靠性。 I2C（Inter IC Bus）是一种二线制串行总线接口，工作在主/从模式。I2C protocol具有双向数据传输，主器件为时钟源。每个从器件拥有一个唯一的 7 或 10 位地址。I2C protocol具有流控机制，多主器件可以工作在同一总线上，添加从器件也很方便。 SH7764 SCIF（Serial Communication Interface with FIFO）是一种串行通信接口，支持异步和时钟同步模式。SCIF protocol具有三个独立通道，支持UART、ACIA和其他使用标准异步串行系统的芯片。SCIF protocol具有高达 3 Mbps 或更高的高速通信能力。 在串行通信中，选择合适的通信协议和总线接口非常重要。不同的协议和接口具有不同的特点和应用场景。了解串行通信的基本原理和协议特点对于设计和实现高效、可靠的串行通信系统非常重要。 串行通信是计算机系统中的基本通信方式，串行通信协议和总线接口的选择对系统的性能和可靠性具有重要影响。了解串行通信的基本原理和协议特点对于设计和实现高效、可靠的串行通信系统非常重要。
