实际S7-200SMART PLC与虚拟WinCC flexible SMART V3联合仿真.docx

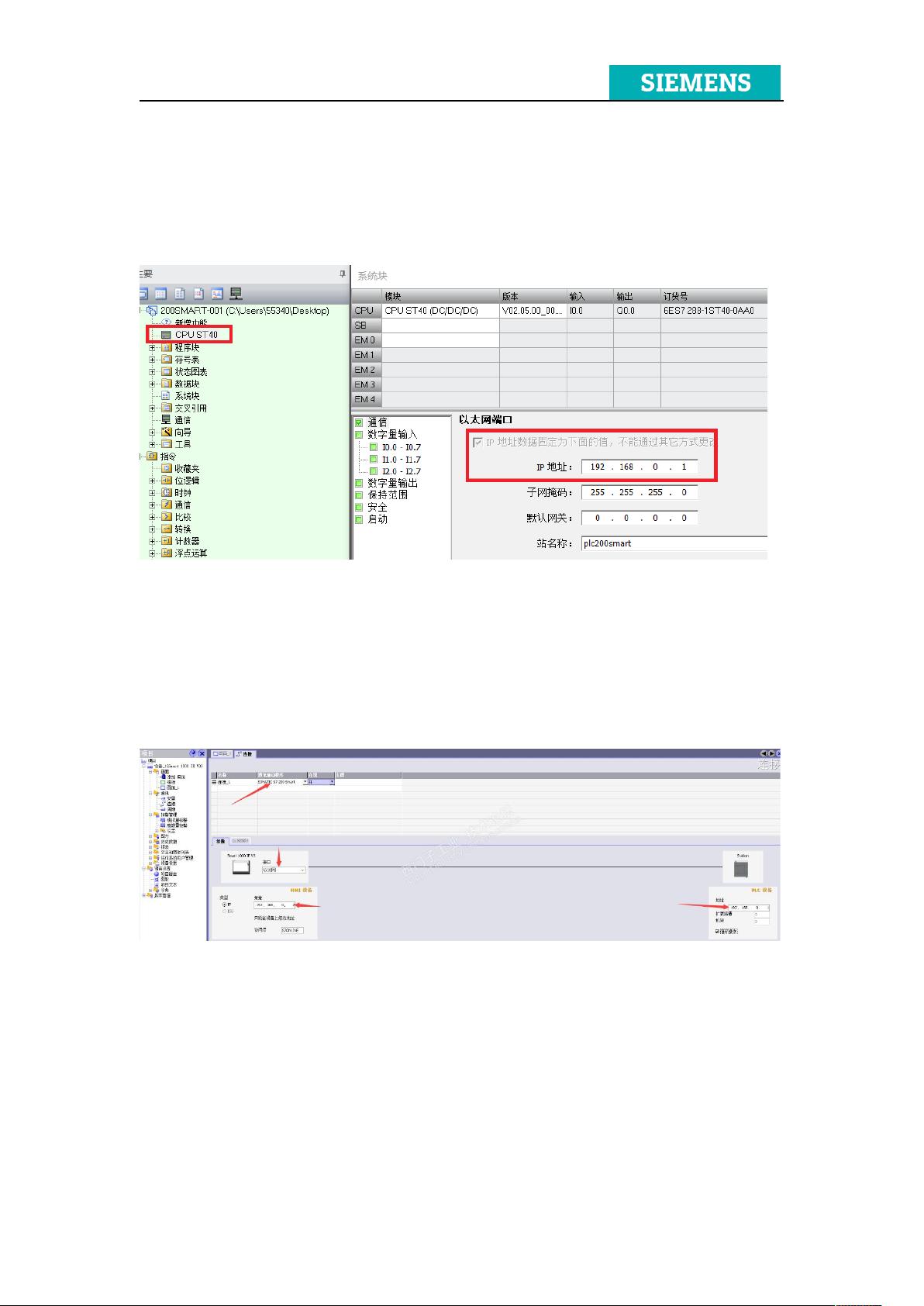

在工业自动化领域，西门子的S7-200SMART PLC和WinCC flexible SMART V3是常用的设备和软件，用于实现工业控制系统的设计、编程和监控。本篇文章将详细阐述如何实现这两个组件的联合仿真，以便于开发者在无实物触摸屏的情况下，进行有效的调试和测试。 S7-200SMART PLC是一款小型的可编程逻辑控制器，适用于各种工业环境中的自动化任务。它支持多种通信协议，包括以太网，使得与HMI（人机界面）的连接变得简单。在进行联合仿真前，需要确保PLC处于RUN状态，并通过西门子的编程软件设置一个固定的IP地址，例如192.168.0.1。这是为了使PLC能够被其他设备识别并建立网络连接。 接下来，我们引入WinCC flexible SMART V3，这是一款专为西门子SMART系列HMI设计的组态软件。在该软件中，可以创建、编辑和下载触摸屏界面。为了连接到PLC，我们需要在WinCC flexible SMART V3的通讯设置中，选择合适的驱动程序（200SMART），然后配置以太网参数，如IP地址（例如192.168.0.2）以及PLC的IP地址（192.168.0.1）。这样，触摸屏与PLC之间的通讯通道就建立了。 在变量管理中，我们可以定义PLC中的变量，例如一个BOOL类型的Q0.0输出点。在实际应用中，虽然不推荐直接通过触摸屏操作Q输出点，但为了演示，我们可以创建一个开关对象，并将其连接到变量Q0.0。这样，当在触摸屏上操作开关时，它会直接影响到PLC的Q0.0输出。 为了使仿真生效，我们需要在控制面板中设置PG/PC接口。在“设置PG/PC接口”中，选择S7ONLINE（STEP 7）的应用访问点，并指定实际的网络适配器。设置完成后，启动WinCC flexible SMART V3的运行系统，此时，触摸屏上的操作将实时反映到PLC的实际动作，例如按下按钮后，PLC的Q0.0输出将被激活。 这种联合仿真方法对于开发者来说非常实用，因为它允许在没有实物触摸屏的情况下，通过虚拟HMI来测试PLC程序的逻辑和响应。同时，由于需要实际的PLC硬件，这也是一种接近实际运行环境的调试方式。通过这种方式，工程师可以提前发现并解决可能出现的问题，提高项目的效率和质量。
