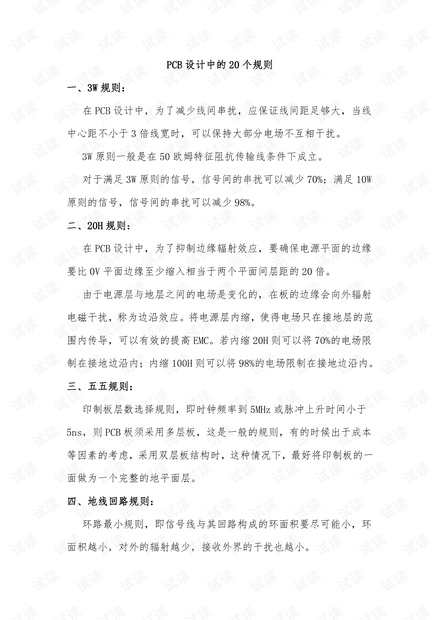

PCB 设计中的 20 个规则
一、3W 规则：
在 PCB 设计中，为了减少线间串扰，应保证线间距足够大，当线
中心距不小于 3 倍线宽时，可以保持大部分电场不互相干扰。
3W 原则一般是在 50 欧姆特征阻抗传输线条件下成立。
对于满足 3W 原则的信号，信号间的串扰可以减少 70%；满足 10W
原则的信号，信号间的串扰可以减少 98%。
二、20H 规则：
在 PCB 设计中，为了抑制边缘辐射效应，要确保电源平面的边缘
要比 0V 平面边缘至少缩入相当于两个平面间层距的 20 倍。
由于电源层与地层之间的电场是变化的，在板的边缘会向外辐射
电磁干扰，称为边沿效应。将电源层内缩，使得电场只在接地层的范
围内传导，可以有效的提高 EMC。若内缩 20H 则可以将 70%的电场限
制在接地边沿内；内缩 100H 则可以将 98%的电场限制在接地边沿内。
三、五五规则：
印制板层数选择规则，即时钟频率到 5MHz 或脉冲上升时间小于
5ns，则 PCB 板须采用多层板，这是一般的规则，有的时候出于成本
等因素的考虑，采用双层板结构时，这种情况下，最好将印制板的一
面做为一个完整的地平面层。
四、地线回路规则：
环路最小规则，即信号线与其回路构成的环面积要尽可能小，环
面积越小，对外的辐射越少，接收外界的干扰也越小。
