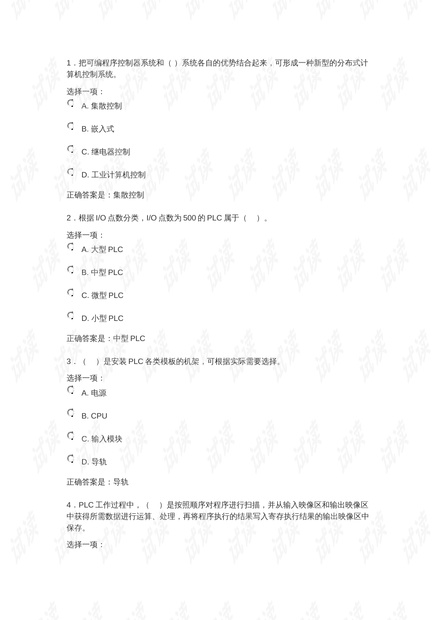

专题讲座2021-2022年可编程控制器应用机考模拟题.docx

基于给定的文档内容，我们可以总结出一系列关于可编程控制器(PLC)的重要知识点，这些知识点不仅涵盖了PLC的基本概念，还包括了其工作原理、编程方法以及应用实例等多方面内容。 ### 可编程控制器（PLC）简介 1. **结合优势形成新型分布式控制系统**： - **可编程序控制器系统**与**集散控制系统**的优势相结合，形成了新型的分布式计算机控制系统。 - 集散控制系统(DCS)的特点在于能够分散现场设备的控制负担，提高整个系统的稳定性和可靠性；而PLC则以其灵活、可靠的控制能力著称。 2. **PLC的分类**： - 根据I/O点数的不同，PLC可以分为大型、中型、小型和微型等几种类型。I/O点数为500的PLC通常被归类为中型PLC。 3. **PLC的硬件组件**： - **导轨**是用于安装PLC各类模板的基础结构，可以根据实际需要选择不同的导轨规格。 4. **PLC的工作过程**： - 在PLC的工作过程中，**程序执行阶段**至关重要。在此阶段，PLC会按照预定的顺序对程序进行扫描，从输入映像区和输出映像区获取所需数据进行运算处理，并将结果写入输出映像区保存。 5. **PLC编程语言**： - 一条完整的编程语句通常由**操作码**和**操作数**组成。其中，操作数包括具体的参数和**标识符**。 6. **通电延时定时器（TON）**： - TON是一种常用的定时器类型，当其输入（IN）电路接通时开始计时，当前值达到预设值后，定时器位变为1状态，常开触点闭合，常闭触点断开。 7. **输入继电器**： - 输入继电器用于接收外部输入信号，其触点可以无限次使用，这使得PLC能够在不改变硬件的情况下灵活地调整控制逻辑。 8. **S7-200系列PLC定时器指令**： - 例如，T36的定时精度为0.01秒，设定值为100时，其实际定时时间为1秒。 9. **PLC编程中的错误示例**： - 不正确的编程语句如“NOT Q0.0”是无效的，因为Q0.0是一个输出位，不能直接对其进行取反操作。 10. **程序段分析**： - 对于特定的程序段，通过分析可以确定特定变量的状态变化情况。 ### PLC的基本概念与特点 1. **输入输出类型**： - PLC的输入和输出量包括开关量和模拟量两种。开关量I/O通常使用最大I/O点数表示，而模拟量I/O则使用最大I/O通道数表示。 2. **程序构成**： - PLC程序主要由**操作系统**和**用户程序**两大部分组成。操作系统由制造商提供，而用户程序则由用户根据具体的应用需求编写。 3. **传统控制系统对比**： - 传统继电器接触器控制系统的功能更改往往需要物理上的修改，如更换控制器件或重新布线，而PLC可以通过软件编程轻松实现控制逻辑的更改。 4. **模拟量控制功能**： - PLC具备模数转换和数模转换的功能，能够实现对模拟量的精确控制与调节。 5. **扫描周期**： - PLC的扫描周期受到程序长度的影响，较长的程序会导致更长的扫描周期。 6. **I/O电平转换**： - 输出电平转换的作用是将微处理器产生的低电平信号转换为控制设备所需的电压或电流信号。 7. **编程语言的互换性**： - PLC支持多种编程语言，如梯形图和功能块图等，这些编程语言之间可以相互转换。 8. **定时器区容量**： - 在某些型号的PLC中，定时器区的最大容量为512字节，这意味着最多可以使用256个定时器。 9. **PROFIBUS-DP通信协议**： - PROFIBUS-DP是一种专为提高通信速度而设计的协议，主要用于PLC（作为主站）和分布式I/O（作为从站）之间的高效通信。 通过以上总结，我们不仅了解了PLC的基本概念及其在工业自动化领域中的重要作用，还掌握了如何使用PLC进行编程及实现复杂控制逻辑的关键技术要点。这对于学习和掌握PLC技术来说是非常宝贵的资料。
