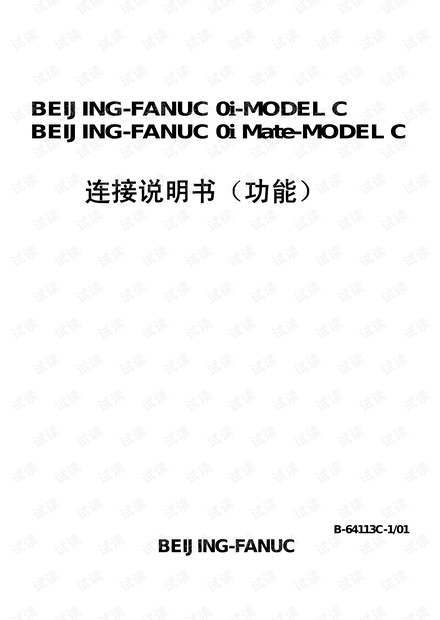

fanuc 0I-C功能连接B-64113C-1_01
不得以任何形式对本说明书中的任何部分进行复制。 所有规格和设计如有变化,恕不另行通知。 本说明书尽可能地将系统的全部有关内容描述出来,但是,由于篇幅有限,不 可能将全部功能都一一叙述清楚,因此,读者在阅读本说明书时,书中未作特 别说明的内容,即可解释为“不可使用”。 警告、注意和注的定义 警告、注意和注的定义 本说明书中包含保护用户和防止机床损坏的安全预防措施。这些预防措施根据安全性质分为警 告和注意,补充的信息用注来叙述ε在操作杋床之前请仔细地阅读警告、注意和注。 警告 如果不遵守指定的操作方法或步骤,有可能使用户受到伤害或者同时伤害用户和损坏设备。 注意 如果不遵守指定的操作方法或步骤,有可能使设备损坏。 注 注用于指出除餮告和注意之外的补充信息。 O请仔细阅读这本说明书,并妥善保管。 B-63833C-102 前言 刖 木说明书叙述了使机床厂家设计CNC机床时所必需的NC功能。 各功能按以下项目叙述 1概述 叙述了功能的特性,必要吋请参阅操作说明书。 2信号 叙述了实现各功能所需要的信号的名称、作月、输出条件和地址。 3.参数 叙述了与各功能相关的参数。 4报警与信息 列出了与各功能相关的报警和信息表。 5.参考资料 列出了有关的参考说明和项目表 在木说明书的附录中,列出了信号的地址表和信号索引表,必要 时可参考 前言 B-63833C-1/02 适用的系统 本说明书可用于以下数控系统,其简称如下: 系统名称 简称 FANUC0iTC系列 Oi-TC Oi-C FANUCO讠MC系列 Oi-MC ANUC0 Mate-TC系列0i-IC Oi male-C FANUC0 Mate-MC系列GiMC 为了易于理解,系统可归类为: T系列:0i-TC; Oi Mate to M系列:0iMC:0 i Mate MC 注 本说明书所叙述的一些功能对有些产品不适用。 具体情况请见规格说明书(B-64112C) 信号的说明 CNC、PMC和机床之间接∏信号的关系如下 G000~ X000- CNC PMC 机床 F000 Y000 注 个信号地址为8位二进制,每一位具有不同的含义 p B-63833C-102 前言 信号的表示 一个地址对应8个信号。 地址 信号(#0-#7表示二进制位) #6 4 #3 #2 F000 OP SA STL SPL RWD 个地址项既表示T系列信号也表示M系列信号,如下所示的地 址表中有一些信号被阴影(■)覆盖它意味着或者是T系列 或者是M系列没有该信号,上半部有阴影用于T系列,下半部阴 影用于M系列 [例1] EXLM,ST为通用信号,SILK仅用于T系列, RLSO T,RVS仅 用于M系列。 #7 #2 #1#0 G007 LSOT EXLM ST STLK T系列 M系列 参数说明 参数按数据类型分类如下: 数据类型有效数据范围 备注 位型 0或 位轴型 节型 -128~127 字节轴型0-255 在有一些参数中不考虑符号 字型 32768~32767 字轴型 0-65535 双字型 99999999~99999999 双字轴型 1对于二进制位和二进制位轴型参数,一个信号数据由8位构 成,每位具有不同的含义 2轴型参数允诈按各轴单独(分别)设定数据。 3各数据炎型的有效效据范围是指一般范围。数据范围随参数不 同而不同。对」所定义的参数有效数据范围,请见参数说明 前言 B-63833C-1/02 二进制位型和二进制位 轴型参数的表示方法 数据号 数据(#0~#7表示二进制位) #6 #5 4 #3 #2 #1 0000 SEO ISO TVC 非二进制位型和二进制 位轴型的其它参数表示方法 数据号 数 据 1023 指定轴的伺服轴号 注 在同一项目中,叙述了T系列和M系列参数。对于T和M系列 其参数具有不同的含义或当参数仅对T或M系列有效时,通过 如卜所示的两行表示。空白参数值表示未用的参数。 例1 参数5010对于T和M系列具有不同的含义 刀具半径补偿 T系列 5010 刀补C M系列 例2 DPI是M和T系列的公共参数,GSB和GSC仅对T系列有效 0 GSC GSB DP]T系列 3401 DPIM系列 例3] 以下参数仅用于M系列。 T系列 1450 F1位数进给 M系列 B-63833C-102 前言 0-C/ i Mate C的 相关说明书 下表列出了与0iC和0i- Mate c相关的说明书。本说明书用*标识。 说明书名称 编号 规格说明书 B-64l12C 连接说明书(硬件) B-64l13C 连接说明书(功能) B-64l13C-1 0-TC操作说明书 B-64114C 0iMC操作说明书 B-64124C 0 i mate-TC操作说明书 B-64134C 0Mate-MC操作说明书 B-64144C 维修说明书 B-64115C 参数说明书 B-64120C 编程 宏编译器/宏执行器编程说明书 B-61803F-1 FANUC宏编译器编程说明书 (计算机用) B-66102E PMC PMC梯形图语言编程说明书 B-61863C PMCC语言编程说明书 B-61863E-1 网络 PROFIBUS-DP板操作说明书 B-62924EN 以人网板/数据服务器板操作说明书|B-63354EN FAST以太网板ASI数据服务器板 操作说明书 B-63644EN DeviceNet板操作说明书 B-63404EN OPEN CNC FANUC OPEN CNC操作说明书 基本运行软件包( Windows95NT)B-62994EN FANUC OPEN CNC操作说明书 B-63214EN DNC运行管理软件包 5 前言 B-63833C-1/02 与媛i系列伺服电 下表列出了与αi系列伺服电机相关的说明书 机相关说明书 说明书 编号 FANU(aii系列交流伺服电机规格说明书 B-65262 FANUC伺服电动机βs系列规格说明书 B-65302 FANUCαisiβis系列交流伺服电机参数说明书 B-65270 FANUCαi系列交流主轴电机规格说明书 B-65272 FANUC Bi系列交流主轴电机规格说明书 B-65312 FANUCai/Bi系列交流主轴电机参数说明书 B-65280 FANUCαi系列伺服放大器系列规格说明书 B-65282 FANUC伺服放大器β系列规格说明书 B-65322 上 ANUCais/i/B系列伺服电机 FANUCCi系列交流主轴电机 FANuCci系列伺服放大器 B-65285 维修说明书 FANUC Bis系列何服电机 FANUC Bi系列交流主轴电机 B-65325 FANUC6i系列伺服放大器 维修说明书 下列的伺服电动机和主轴电动机可以连到本说明书叙述的CNC系统 FANUC侗服电动机ais系列 FANUC伺服电动机fis系列 本说明书叙述的是使用dis系列伺服电动机。伺服电动机和主轴电 动机的详细资料请见相关的说明书 p

...展开详情
