深入浅出西门子WinAC PDF格式 46页
第一章 WinAc产品概述 1.1 Winac产品分类 SIMATIC Winac是西门子公司开发的基于PC控制的核心组件,它的出现扩展了 SIMATIC S7的控制范围。 Winac是一个名副其实的控制中心,它将PLC控制、数据处理、通讯、可视 化及工艺集成于一台PC机上。 SIMATIC WinAc产品包括软件犁和插槽型两大类,包括如下5种产品: 1. Winac basis( WinAc基本型) Winac basis是低成本解决方案,用于对控訇尢精确时间婁求,有大量、快速的数据处 理与控制任务(控制任务指PLC的控制功能)相结合或其它PC任务的控制场合。 2. WinAC Pi 第一个支持 PROFInet通讯标准的 SIMATIC CPU,性能与 Winac basis相似。 WinAc pn支 持基于组件的自动化(CBA)和 PROFInet通讯标准。基于组件的自动化和 PROF Inet提供了一个 开放的标准,用于在复杂任务中机械和系统单元之间的数据交换。数据交换通过 SIMATIC iMap工具来进行配置。 WinAC Pn适应于以下任务: ·来自整个复杂系统的机械和车间区域之间的协调和连接 控制系统单元或机械可被集成到一个全范围的复杂系统 Winac basis.1有一个选件 WinAc Pn,带有 WinAc pn选件的 Winac basis1.1支持 PROFInet和CBA 3. WinAC rtX( Winac实时型) WinAC rtx提供了 Windows2000/XP的实时子系统,具有“硬实时”和“抗死机”特 性。适应于具有髙速和精确时间要求的控制仼务的玚合,如运动控制、闭环控制等。 4. WinAc mP WinAc MP基于 Wince操作系统和 SIMATIC MP370(一种多功能面板)硬件平台。MP370为 无硬盘、无风扇设计, Wince具有实时特性,可实现严烙的确定性动作。 WinAc M用在恶劣 工业环境和有大量数据要处理的场合。 5. WinAC Slot 412/416 以板卡的形式插入在PC中,在板卡上己经集成了用丁控制任务的CPU、存储器等元件。 它可独立于PC进行控制操作。板卡上集成一个MPI/DP接口和一个DP口。 WinAc slot适用 于对安全性和稳定性要求较高的场合。 Winac slot412/416在性能上与S7-412/416相近 2 Winac特性和适应场合 由于其功能强大的开放和灵活的接口, SIMATIC Winac成为基于PC自动化解决方案的理 想平台。 WinAc运行在棊于 Windows2000/XP操作系统下的标准PC平台中 与 SIMATIC S7有一致的代码兼謇性,统一的编程环境,生成的程序也可被 SIMATIC S7所使用 ·提供了OPC、 Activex控件、DCOM接口等方沄,与其它PC应用程序交换数据 ·为具有特殊工艺硬件软件相结合的控制任务提供了开放的接口 WinAc适用于以下任务 ·由于空间和性能的原因,薮据处理、通讯、可视化和控制任务必须集成在同一台PC平 需要有高性能数据处理的任务 ·在协调控制功能屮必须有被执行的特殊过程任务 ·存在特殊硬件软件模块集成的任务 3 WinAC Computing WinAC Computing是所有 Winac产品系列中的一个组件,并对数据处理提供了两个重要 的接口: · WinAc oPC服务器开放了WnAC对过程数据的访问,用于数据处理和实现可视化 · ActiveⅩ组件支持从生产过程到特殊软件应用或办公室应用的功能强大的连接 Winac basis/RTX4.1和 WinAc slot3.4版本支持 SIMATIC S7控制器统一的 SIMATIC NET OPC服务器。 1.4 WinAc开放工具ODK WinAc odk4.1包括三个组件: CCX(定制代码扩展) 将CC艹程序直接嵌入到 Winac basis/RTX的Step7程序中,可用于连接第三方软件和 硬件,由此可提供PLC任务所需的所有PC上的操作系统功能和系统资源。 2.SMX(共享内存扩展) 支持与 WinAc进行高速(速度是OPC交换速度的百倍以上)数据父换的应用程序的开 发,确保与技术功能应用的紧密协同。 3.CMI(控制管理接口) 使用CMⅠ可使应用程序监控和改变 WinAc的特性。 第二章 WinAc站组态和硬件组态 本章主要介绍 Winac basis和 WinAc s1ot的站组态和硬件组态。 WinAC RTX的组态与 Winac basis相类似,因此不做专门介绍。 2.1 Winac站组态 在安装好 SIMATIC NET、 Winac之后就可以进行 WinAc站组态。如果 Winac basis需要连 接外部Ⅰ/0,至少需要一块CP561l或CP5613通讯卡。下面的例子用到了如下的软件和使 1. Winac basis v4. 1 2. SIMATIC NET6.2(随 Winac basis4.一起供货) 3.CP5613 4. Step 7 V5. 3 Step7可以与 WinAc装在同一台PC机上,也可以装在不同的PC机上。如果WnAC与 Step7安装在同一台PC机上,则除了Step7外不需要其它的编程软件和硬件。如果Step7安 装在另外的PC机上,则装有Step7的PC上还需要另外的设备,如CP5511。下面步骤描述的 是 Winac与Step7安装在不同的PC机上,两台PC机都有以太网卡(且两网卡已物理连接 好),硬件和程序的下载通过以太网进行。 进行 WinAc站组态的步骤如下 在“ Station Configuration Editor”中添加“ Wino” 使用 Winac“ Station Configuration Editor”和“ Configuration Console”来配置 Winac的PC站。 Winac basis安装好后,在“ Station Configutation Editor”中自动把“ Winlc”加入 到索引号为2的PC站中,如图2.1所示。(如果没有自动添加可从弹出式菜单中选择“Add”, 并从随后出现的“ Add component”对话框中选择“ Winlc”。)索引是PC站虚拟机架中一 个带编号的虚拟插槽(它与PC主板的实际PCⅠ插槽顺序无关)。PC站为基于PC的自动化解决 方案中的 SIMATIC组件提供插槽。其中不仅包括 Winlc和CP卡,而且包括 SIMATIC HMI 和 SIMATIC NET OPC [Station Configuration Editor-[ONLINE] Components Diagnostics Station:COC-SLOT34 Mode RUN P ne rpe ig」 Status Run/sp|Com 2 nLC WinLC 图2.1添加了“WinC”后的站组态编辑器 配置CP5613为组态方式 按如下步骤来将CP5613卡配置为组态方式 1.鼠标单击“开始”一>“ SIMATIC->“ SIMATIC NET”->“ Settings”- Configuration Console”,打开组态控制台。 在“ Configuration Console”窗山中依次单击“ Modules”和“CP5613/CP5614”前 的符号“+”后选择“ Gencral”,在右边数据窗口中将“ Modc of the modul”的列表框选 为” Configured mode”,列表框“ index”选为4(可以为其它值),如图2.2所示 Configuration Console 口x chn2→函 Tr General Module properties Pc statian Type of module PROFIBUS SIMATIC NET Configuration 由 i applications Mode of the module unfigured mode Modules F561 白圈CP5613P5614 Name of he module Interface profile for CP5613CF5614 CP56135614MF CP56135614(PROFIBUS]<Active> Time of Day 即P5135514ual 瞪 Firmware trace F Network Diagnos Module reaction Please set the parameters of the module the module to the configured mode ha Bus Statistics Restat 多 Bus Nodes Ire卩)82559 Fast E 4 CP simulation 二ance H 图2.2配置CP5613为组态方式 单击按钮“ Apply”并关闭“ Configuration Console”程序。 Station Configuration Editor-[ONLINE] Components DiagnostiC OC- SLOT34 Mode RUN P Name g」 Status Run/ Stop cor inLC Winc 3 4cP613F5614cP613 图2.3CP5613设置了组态方式后的站组态编辑器 重新打开“ Station Configuration Editor”,如图2.3所示,我们看到CP5613位于索 引号为4的PC站虚拟插槽中。 将已设置为组态方式的CP5613设为 Winlc的子模块 要使 Wino( Winac basis的控制器)可以带各种DP从站,将CP5613设置为组态方式后 还要将其设为 WinAc的子模块。每个 Winlc最多有4个子模块。 在如图2.3所示的站组态编辑器中,右键单击索引号为2的行( Winlc行),从快捷菜 单中选择“Edit”,打开“ Edit Component”对话框,在此对话框中选择“ Properties…”, 打开“ WinLC Properties”对话框,在此对话框中右键单击索引号为IFl的行,并从快捷菜 单中选择“Add”,如图2.4所小。 HinLL Properties SubModule Inlc Inde ame T yDe Location Ring 凸dd lF2 lF3 F4 dd Del Fing oN K ancel 图2.4添加 Winlc的子模块 在打开的“ Add cp module to Winlc interface if1”对话框中选择CP5613。如图2.5 所示,单击“0K”,关闭“ Add cp module to winlc interface lf”对话框,回到“ Wino Propertics”窗口,我们看到CP5613/CP5614位于IF1索引号上,如图2.6所示,单击 K”后。至此基本的 Winac pc站组态完毕。当再次打开“ Station Configuration Editor”后,便发现CP5613已不在索引号为4的插槽上,这是因为CP5613己被作为 Winlc 的子模块插入到 Winlc的“插慒”中。 Add cp module to winlc Interface ifl N pe Location Configurat CP551 1[Internall ystem Bo.. PG/PC Interface P5613ACP514 PC Slo Station index 4 图2.5选择CP5613作为 Winlc的子模块 winLC Properties Winll inLl Indu Name Type Location Ring F1CP5613/CP5614 P5513/5514 PC Slot F3 |F4 dd Edi Delete Ring ON Diagnostic K 图2.6添加子模块后的 Winlc属性 四.在PC站中添加实现其它功能的模块 上述的PC站只组态了 WinAc,如果要使 Winac支持 SIMATIC NET OPC还应在PC站的插 槽中插入“ OPC Server”。再次打开“ Station Configuration Editor”,右键单击索引号 为1的行从快捷菜单中选择“Ad”,打开“ Add component”对话框,添加“ OPC Server”, 如图2.7所示。如果不使用 SIMATIC NET OPC服务器,而只使用 WinAc opc服务器则无需添 加此项 Add componenl ype:Application Application CPU 4122PC PU 416.2PCI Name: IE General PC Server WinCC Application Parameter assig.: winCC Application [stby WiCC岛 pplication Cler OK Cancel Help 图2.7添加 SIMATIC OPC服务器 如果需要使用以太网与其它S7控制进行通讯或使用以太网来下载Step7程序,在PC站 的插槽中还应加入“ IE General”(使用此项功能需要一↑ Softnet的授权)。按照同样同样 的方法把“ IE General”添加在索引号为5的虚拟插榑中。最后的PC站组态如图2.8所示。 Station Configuration Editor-[ONLINE] Components Diagnostics Stati COC-SLOT34 Modi 凡LNP Inde Name i Statu /'StopConn OPC 5 OPC Server winLC 4 HF IEGeneral lE general 7 图2.8添加 SIMATIC OPC服务器和 IE General后的PC站 全此,我们组态了一个PC站,它包括一个 SLMATIC NET OPC服务器、一个带有CP5613 子模块的 Winlc、一个可以与其它S7控制器或编程器进行通讯的以太网卡。上面步骤说明的 如何组态 Winac basis。由于 WinAc slot不需要另外的CP卡,因此组态 Winac slot时不需 要上述步骤的第二步、第三步。另外默认时 Winac slot位于索引号为3的插槽上。按照冋样 的方法组态 WinAc slot412如图2.9所示 Station Configuration Editor-LONLINEJ Components Diagnostics Station OC-5LOT34 Mode RUN P Index Nal us Run/Stop Conn 4 1 OPC Server OPC E CPU 412 2 PCI CPU 412-2 PCI H IE General IEGeneral 图2.9 WinAc slot的PC站组态 2.2用Step7进行 WinAc的硬件组态 对于 WinAc,不能从PC站上上载正确组态信息到Step7中,必须手工在Step7中完成硬 件组态。在STEP7创建的 WinAc硬件组态,它应和PC站组态编辑器中的组态相吻合。 插入 SIMATIC PC Station 启动 SIMATIC Manager,创建一个新的工程,并在此工程下插入一个“ SIMATIC PC Station”,如图2.10所示。 E demo1(Component view)C: Program Files\ SIEMENS STEP7\s7proj demo1 -OX Cut E Global labeling field Document ation Paste Ctrl+ Delete Del Insert New objet 卜 SIMATIC400satn 叫LC P SIMATIC S00 Station SIMATICH Station Plant Hier archy SIMATIC PC Station Rename Other station Object Properties,., Alt+Return SIMATIC S5 PGPC 图2.10插入 SLMATIC PC站 将默认名“ SIMATIC PC Station(1)改成图2.8中的站名“COC-SL034”。在 SIMATIC Manager左边浏览窗口中选择站点“ COC-SLOT34”,双击右边数据窗口的“ Configuration” 打开硬件组态编辑器。 硬件组态 1.在硬件组态窗口中选择右边的硬件目录,并从中选择 Winlc4.1并把它拖放到左边的 第二个插槽上(插槽号对应PC站组态编辑器中的索引号),如图2.11所示。

...展开详情
试读 46P 深入浅出西门子WinAC
立即下载 低至0.43元/次 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
bthwy 很好,初学必备!
2015-12-06
回复
ygg_79 很好,不过不好用。
2015-04-07
回复
高原一匹狼 真的很好的手册
2014-11-30
回复
alexanderlili 可以参考,很不错,winac入门
2014-11-21
回复
fcd19840126 怎么只有一部分,,,,
2014-09-22
回复
关注 私信 TA的资源
上传资源赚积分,得勋章
最新推荐
深入浅出西门子WinAC 10积分/C币 立即下载
1/46

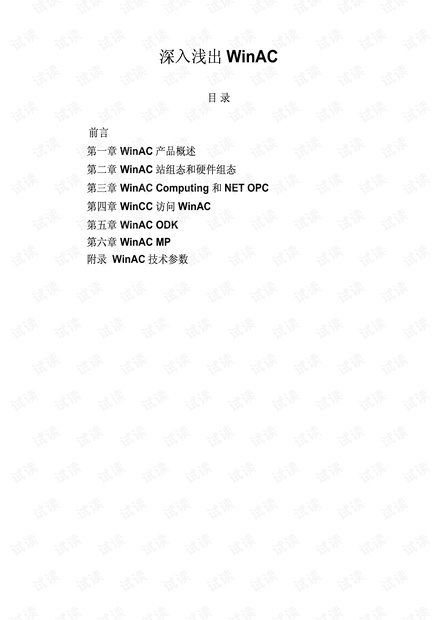

深入浅出西门子WinAC第1页
