产品经理需了解的架构图/结构图知识

产品经理在工作过程中会遇到各种架构图（结构图），这些名词很容

易混淆。一般情况下，3-5 年经验、善于总结归纳的产品经理才能逐

步理解这些概念的含义，并且相对灵活的运用到工作中。下面针对这

些概念来系统地梳理一下，同时也是加深自己的理解和认知，希望能

有所启发。

功能结构图

功能结构图就是按照功能的从属关系画成的图表，在该图表中的每一

个框都称为一个功能模块。功能模块可以根据具体情况分得大一点或

小一点，分解的最小功能模块可以是一个程序中的每个处理过程，而

较大的功能模块则可能是完成某一个任务的一组程序。（百度定义）

用通俗的话来说，功能结构图就是以功能模块为类别，介绍模块下其

各功能组成的图表。功能结构图一般不涉及具体的字段信息，只强调

功能的逻辑关系。

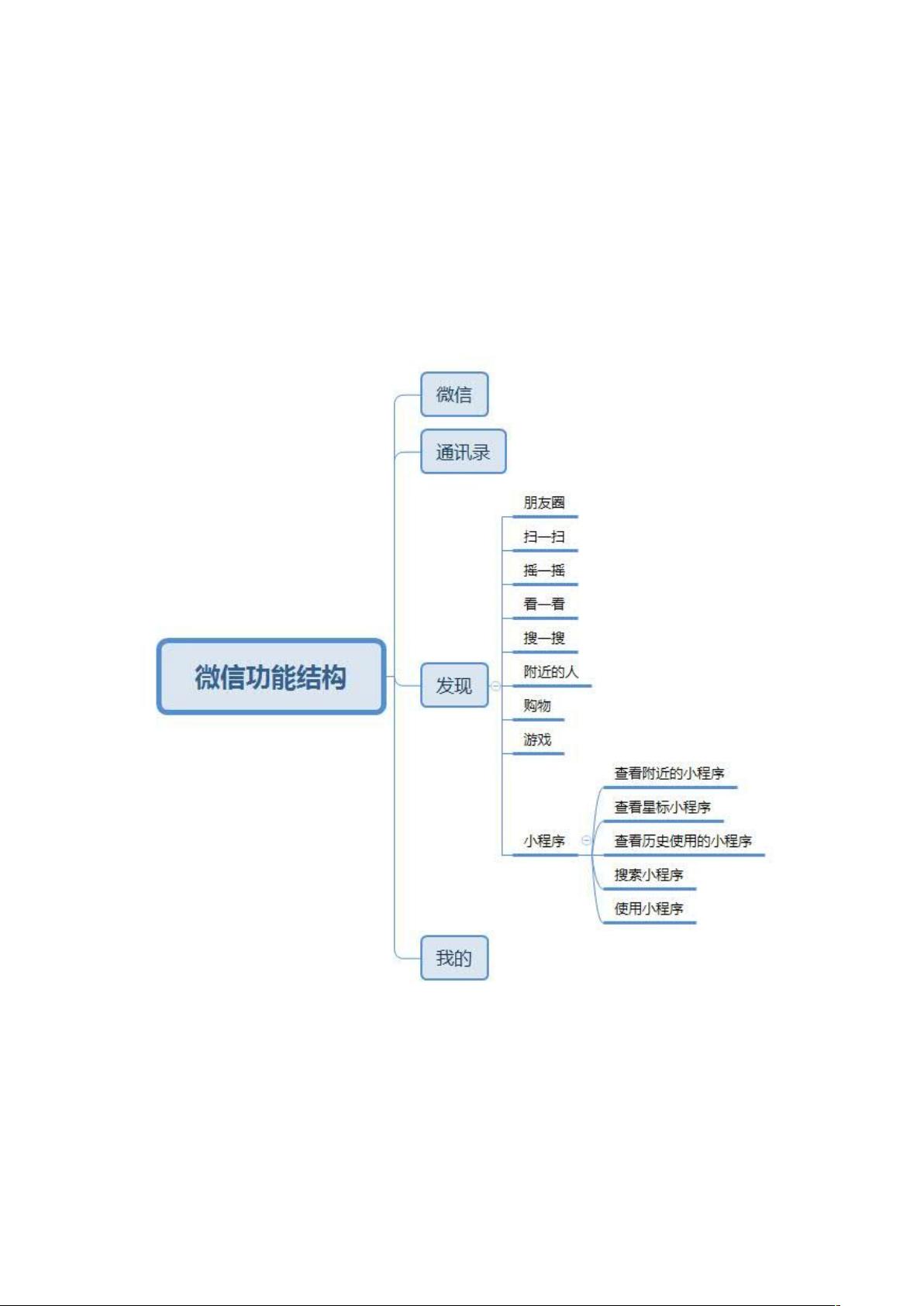

以微信为例，我们可以看到整个微信分为 4 个大的模块：微信、通讯

录、发现、我的。

发现模块里面有各种功能，比如朋友圈、小程序等等。
