BUCK 电路闭环控制系统的 MATLAB 仿真
1
BUCK 电路闭环 PID 控制系统
的 MATLAB 仿真
一、课题简介
BUCK 电路是一种降压斩波器,降压变换器输出电压平均值 Uo 总是小于输入电压 Ui。通常
电感中的电流是否连续，取决于开关频率、滤波电感 L 和电容 C 的数值。
简单的 BUCK 电路输出的电压不稳定，会受到负载和外部的干扰，当加入 PID 控制器，
实现闭环控制。可通过采样环节得到 PWM 调制波，再与基准电压进行比较，通过 PID 控制器
得到反馈信号,与三角波进行比较,得到调制后的开关波形，将其作为开关信号，从而实现
BUCK 电路闭环 PID 控制系统。

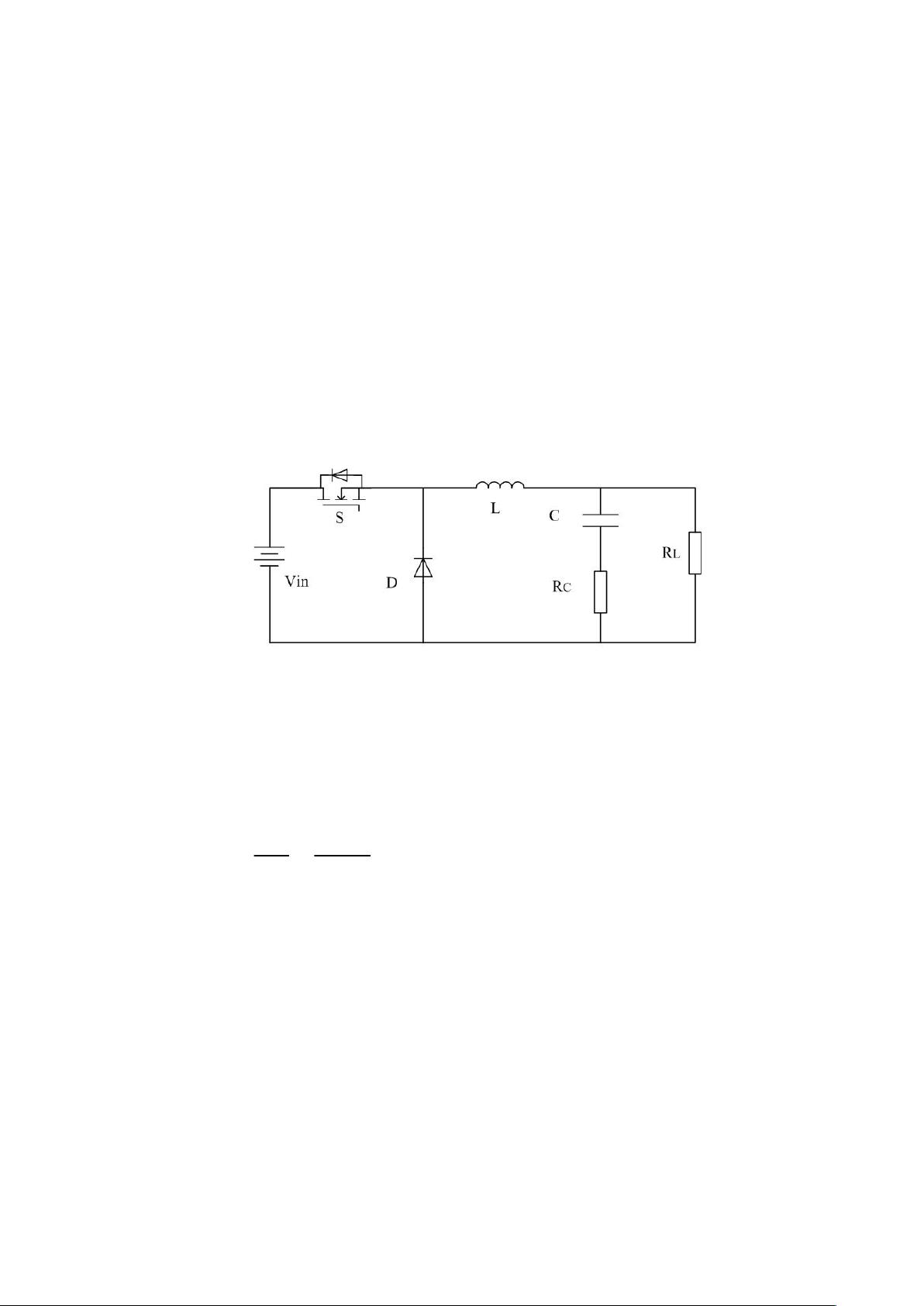

二、BUCK 变换器主电路参数设计
2.1 设计及内容及要求
1、 输入直流电压（VIN）：15V
2、 输出电压(VO）：5V
3、 输出电流（IN)：10A
4、 输出电压纹波峰—峰值 Vpp≤50mV
