MCS-51单片机实验

MCS-51单片机实验.............................................................................................................................................. 1

第一部分 软件实验...............................................................................................................................................2

软件实验一 求一组数据的最大（小）值..........................................................................................2

软件实验二 二进制数转换为BCD数..................................................................................................3

软件实验三 二进制数转换为ASCII码...............................................................................................4

第二部分 硬件实验...............................................................................................................................................5

硬件实验一 并行口输入、输出实验..................................................................................................5

软件实验一 求一组数据的最大（小）值

一、实验目的

1.熟悉Keil Vision3软件，掌握C51语言程序的调试方法。

2.理解并掌握数组的定义及初始化。

3.熟悉并学会分支程序、循环程序的安排与设计。

二、实验设备

装有Keil Vision3的计算机 1台

三、实验内容

1.^^^^ 用数组定义一组数据（如10个带符号数，每个占2字节），并赋初值；

2.^^^^ 编程找出这组数的最大值、最小值，分别存在max、min变量中；

2、建立源程序文件并添加到项目中：用鼠标单击【 File—New…】菜单命令（或Create a new

%le），进入编辑窗口，在该窗口中输入源程序，单击【 File—Save】菜单命令（或保存文件快捷按

钮）保存文件（必须带扩展名）。注意：用汇编语言写的程序，文件的扩展名为.ASM（必须写）；如用

C语言则扩展名为.C。然后将该文件添加到项目中。必要时对单片机的晶振频率、编译输出文件（.

hex）进行设置。

3、编译程序：用鼠标单击【Project—Build target或Rebuild all target %les】菜单命令（或相应的快

捷按钮），对源文件进行编译。如果编译有错，输出窗口将说明出错的状态和位置，用鼠标双击输出窗口

的错误信息条，则自动定位源文件中出错的地方，可修改并保存后再编译，直到编译通过为止。

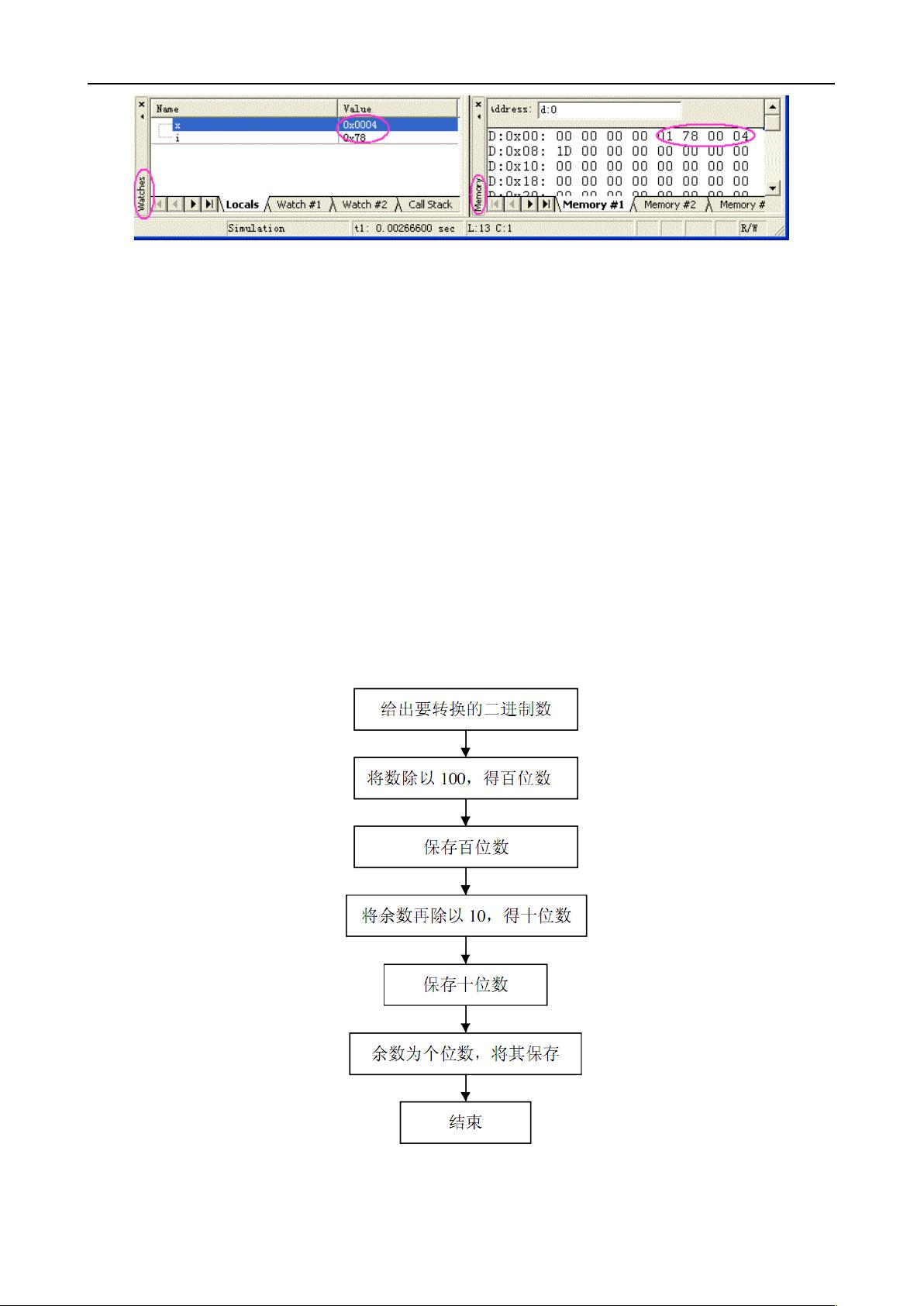

4、调试程序：

（1）用鼠标单击菜单【Debug—Start/Stop Debug Session】（或快捷按钮 ），程序进入调试状

软件实验二 二进制数转换为BCD数

一、实验要求

将给定的一个无符号二进制数x（8位），转换成二-十进制（BCD）码，其个位、十位、百位分别存

放到数组a的元素a[0],a[1],a[2]中。

二、实验目的

1.掌握简单的数制转换算法；

2.了解计算机中数的各种表达方法。

三、实验说明

计算机中的数值有各种表示方式，这是计算机的基础。实际中可能经常用到各种数制之间的转换。有

兴趣的同学可以试试将BCD码转换成二进制。
