WS2811
单线256级灰度三通道
恒流LED驱动IC
主要特点
●输出端口耐压15V．
●芯片内置稳压管，24V以下电源端只需串电阻到IC
VDD脚，无需外加稳压管．
●灰度调节电路（256级灰度可调）.
●内置信号整形电路，任何一个IC收到信号后经过.
●其他各种LED灯饰产品.
●波形整形再输出，保证线路波形畸变不会累加.
●内置上电复位和掉电复位电路.
●PWM控制端能够实现256级调节，扫描频率不
低于400Hz/s．
●串行接口级联接口， 能通过一根信号线完成数据的
接收与解码.
●任意两点传传输距离超过10米而无需增加任何
电路.
●当刷新速率30帧/秒时，低速模式级联数不小于
512点，高速模式不小于1024点.
●数据发送速度可达400Kbps与800Kbps两种模
式.
主要应用领域
●LED全彩发光字灯串,LED全彩模组.
●LED全彩软灯条硬灯条,LED护栏管.
●LED点光源,LED像素屏,LED异形屏.
●LED点光源,LED像素屏,LED异形屏.
●各种电子产品，电器设备跑马灯.
产品概述
WS2811是三通道LED驱动控制专用电路， 芯片内部包含了智能数字接口数据锁存信号整形放大驱动电路，
还包含有高精度的内部振荡器和15V高压可编程定电流输出驱动器。同时，为了降低电源纹波，3个通道有一定
的延时导通功能，这样在帧刷新时，可降低电路纹波。
芯片采用单线归零码的通讯方式，芯片在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来
的24bit数据被第一个芯片提取后，送到芯片内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后
通过DO端口开始转发输出给下一个级联的芯片，每经过一个芯片的传输，信号减少24bit。芯片采用自动整形
转发技术，使得该芯片的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。
芯片内部的数据锁存器根据接受到的24bit数据，在OUTR、OUTG、OUTB控制端产生不同的占空比控制信
号，等待DIN端输入RESET信号时，所有芯片同步将接收到的数据送到各个段，芯片将在该信号结束后重新接
受新的数据，在接受完开始的24bit数据后，通过DO口转发数据口，芯片在没有接受到RESET码前，OUTR、
OUTG、OUTB管脚原输出保持不变，当接受到50μs以上低电平RESET码后，芯片将刚才接收到的24bitPWM

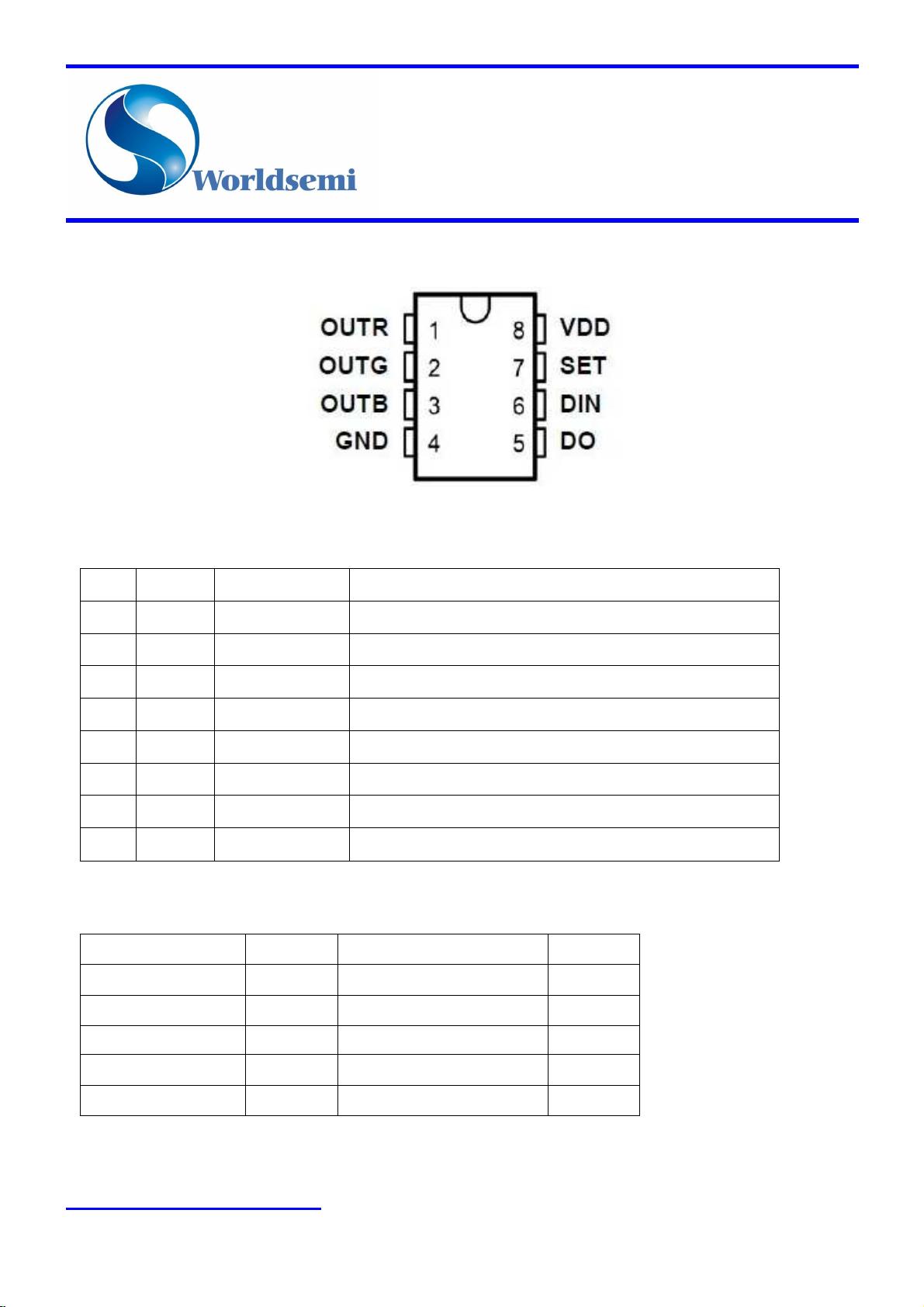

数据脉宽输出到OUTR、OUTG、OUTB引脚上。提供SOP8和DIP8两种封装。
