《电力系统电气设备》课程设计任务书
一、设计题目
重庆某化工厂降压变电所电气设计。
二、设计任务及要求
要求在规定时间内独立完成下列工作量：
（1）计算办公楼、食堂和宿舍用电计算负荷
（2）计算全厂的计算负荷
（3）计算无功功率补偿
（4）确定厂变电所变压器台数、各变压器容量与类型的选择
（5）变电所主接线方案的设计、变电所自用电接线方案设计
（6）短路电流的计算
（7）变电所一次设备的选择与校验
（8）心得体会
（9）附录
（10）参考文献
设计图纸，包括：
（1）变电所主接线图 1 张
（2）变电所自用电接线 1 张
（3）变电所平面图 1 张
三、设计资料
（1）工厂总平面图见图 1，设备容量不同（见表 1，即甲类、乙类、丙类），
组合方案（见表 2）不同。

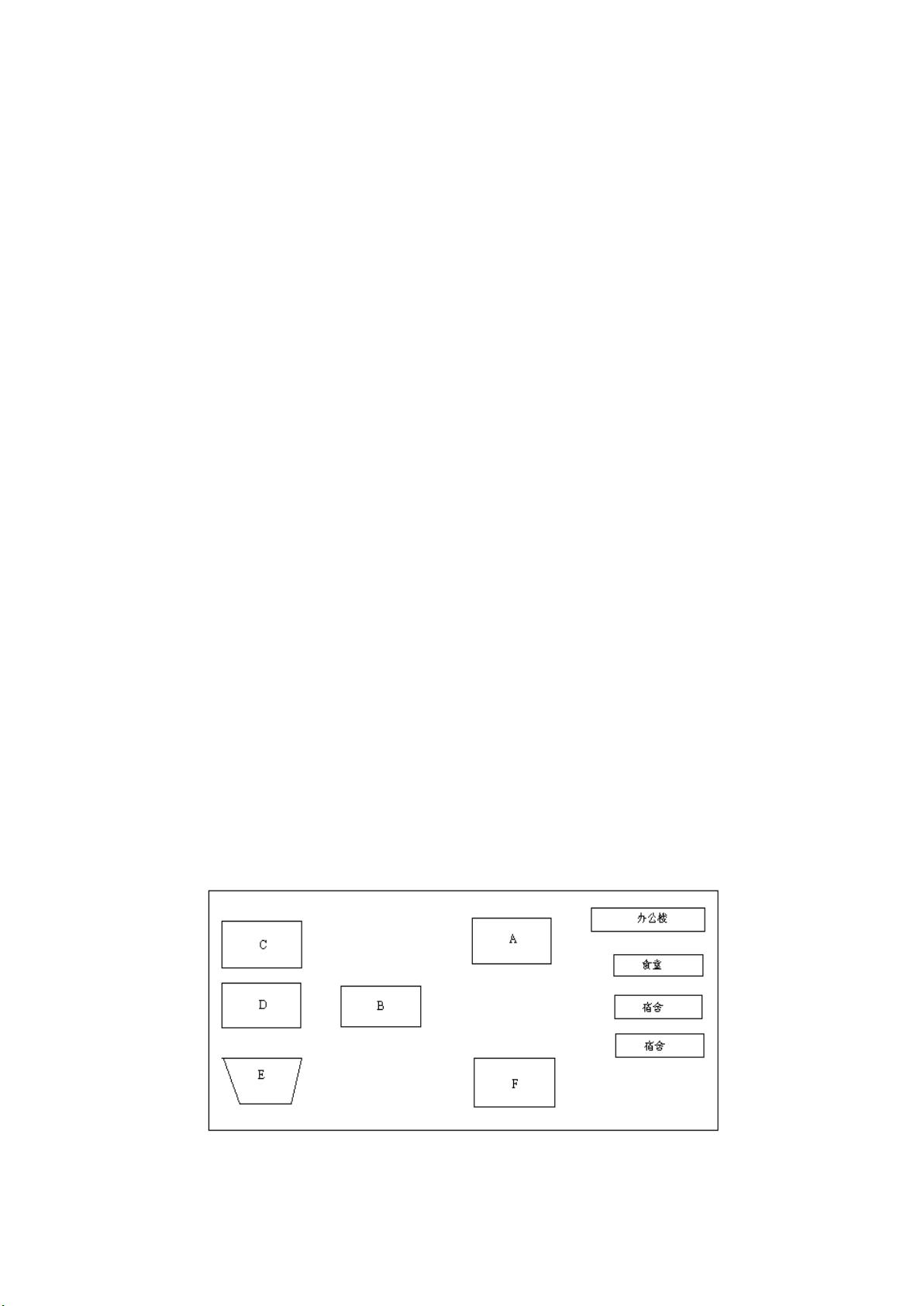

图 1 重庆某化工厂总平面图
