软件功能介绍

4.1 平台结构设计

大华综合监控管理平台软件从上至下共分四个层次，分别是业务展现层、业务接入层、

操作和管理业务层、设备接入/数据持久层，最底层是前端设备与存储设备及数据库。具体

结构参考下图：

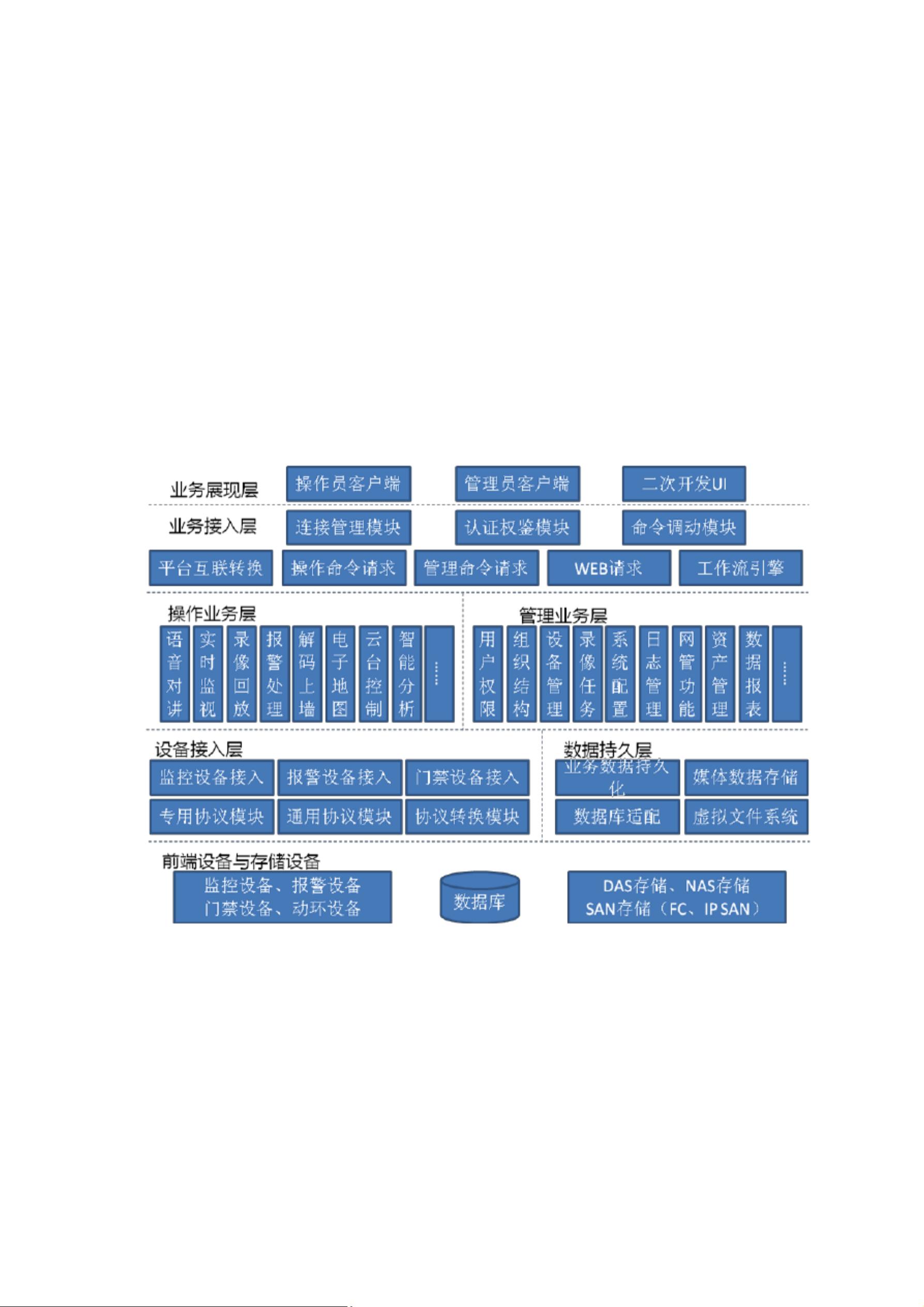

图表 1 平台软件功能结构图

4.1.1 业务展现层

业务展现层是提供给用户直接使用的，是系统功能的对外展现。业务层不仅仅要求软件

能够满足客户的应用需要，而且还要美观易用，让用户体验到快捷和方便。结合客户的个性

化需求，还可以快速定制出个性化的业务展现程序。此外，客户端程序在安装部署、维护升

级方面的便捷性，也是系统设计时需要考虑的课题。

根据功能和最终用户的不同，可以把系统的业务展现层分为管理员客户端和操作员客户

端，管理员客户端采用B/S 模式，主要提供系统管理与配置功能，面向系统管理员使用。操

作员客户端采用 B/S 和 C/S 两种模式，用户可以结合自身情况灵活选择。B/S 模式无需安装

客户端，体现了异地浏览的方便性，任何时间、任何地点、任何系统中，只要网络连通，就

可以直接使用浏览器连接服务器，任何电脑都可以作为客户端使用。C/S 模式信息采集灵活、

负载均衡、服务稳定等的优势，保证了客户端有更多的事务处理能力，分流服务器的工作负

担，使整个系统运行更加稳定。

4.1.2 业务接入层

业务接入层是系统业务层和业务展现层之间的中间层，实现业务接入和业务控制功能，

为业务展现层提供连接管理，WEB 请求处理，认证权鉴、业务流转等接入服务，为系统提供

管理命令处理、命令调动与处理等系统处理服务、及对外提供平台互联等服务。

独立的业务接入层设计，可以保证系统内部的低耦合，提高系统的灵活性和稳定性。

4.1.3 系统业务层

系统业务层是大华综合数字监控系统的核心层，提供系统业务的逻辑实现，各个业务系

统通过组件的方式，相互独立，功能齐备。根据功能的不同类别，可以分为操作业务层和管

理业务层两大部分：操作业务层包括语音对讲模块、实时监视模块、录像回放模块、报警处

理模块、解码上墙模块、电子地图模块、云台控制模块等；管理业务层包括用户权限、组织

结构、设备管理、录像任务、系统配置、日志管理、网管功能、资产管理等。

系统业务层与系统展现层相分离，将应用逻辑单独进行处理，大大降低了客户端负担，

从而使得用户界面与应用逻辑位于不同的平台上，两者之间的通信由业务接入层完成。通过

这样的结构设计，使得应用逻辑被所有用户共享，客户端和应用服务层、应用服务层和数据

库服务层之间的通讯、异构平台之间的数据交换等都可以通过中间件或者相关程序来实现。

当数据库或者应用服务层的业务逻辑改变时，客户端并不需要改变，反之亦然，大大提高了

系统模块的复用性，缩短开发周期，降低维护费用。

4.3.1 全面的网络传输策略

 网络自适应算法自有的网络传输自适应算法以提高网传效率与性能，有效兼顾

日益凸显的网络带宽和数据传输量的矛盾。当网络状况良好时全速传输；在网络

状况变差时，首先保证重要数据优先传送，同类数据（如视频图像一类的）则支

持不同传输策略的选择，同步调整码流和显示，改善用户的观感，以最好的方式

呈现数据。

 网络抖动算法

网络上虽然总体带宽恒定，但是由于用户量的不同，或者用户

操作的不同，以及各网络设备带宽使用率等等不同，造成实际网络带宽每时每刻

都可能存在不一样。这就是所谓的网络带宽抖动。当需要传输的数据量恒大时，

网络带宽的抖动就造成传输数据质量的下降。先进的抖动算法则可平滑网络的抖

动，合理使用有限的带宽，传输尽可能多的数据，图像显示更流畅，长时间监看

不会产生不适感。同时提供流畅和实时的抖动控制模式供用户选择，方便在不同

工作模式下使用。

4.3.2 合理的服务架设

 动态集群

系统关键服务器均支持动态集群技术。当用户需要扩容时，只需要将

新的服务加入配置，无需重启系统即可动态生效，扩展系统能力。系统支持动态

增加相同的服务，先天具备容错能力。某台服务器因为硬件故障死机，有其它服

务器可以接替工作，保证系统不间断运行。

 负载均衡

集群中的服务器可以在负载均衡算法下动态生效，保证每台服务器压

力大致相同，可保证系统连续稳定运行。

 双机热备

系统中的业务管理服务器为单服务器，使双机热备技术保证不间断运

行。可选择会话复制或不复制。另外系统中的 WEB 服务器和数据库可以使用数据

库本身的备份技术或第三方软件进行热备，保证系统运行。

4.3.3 灵活的用户管理

 权限组技术

系统使用权限组进行权限管理，可以方便进行各种复杂的权限管理

剩余32页未读，继续阅读
