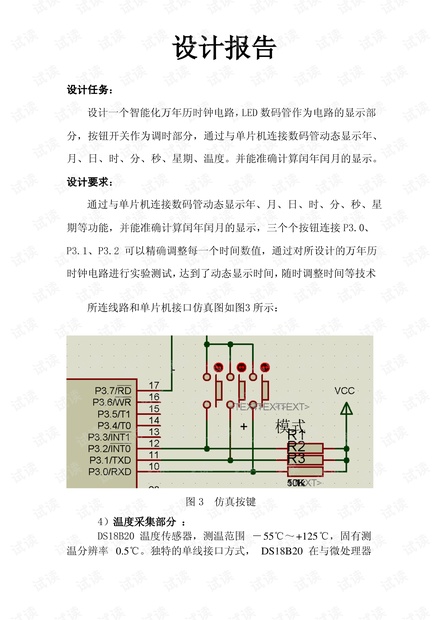

设计报告

设计任务：

设计一个智能化万年历时钟电路，LED 数码管作为电路的显示部

分，按钮开关作为调时部分，通过与单片机连接数码管动态显示年、

月、日、时、分、秒、星期、温度。并能准确计算闰年闰月的显示。

设计要求：

通过与单片机连接数码管动态显示年、月、日、时、分、秒、星

期等功能，并能准确计算闰年闰月的显示，三个个按钮连接 P3.0、

P3.1、P3.2 可以精确调整每一个时间数值，通过对所设计的万年历

时钟电路进行实验测试，达到了动态显示时间，随时调整时间等技术

所连线路和单片机接口仿真图如图3 所示：

图 3 仿真按键

4）温度采集部分：

DS18B20 温度传感器，测温范围－55℃～+125 ℃，固有测

温分辨率 0.5℃。独特的单线接口方式， DS18B20 在与微处理器

连接时仅需要一条口线即可实现微处理器与 DS18B20 的双向通

讯。DS18B20 的采集数据通过 DQ 传入单片机，单片机读取数据后将

数据输出！如图所示

：

程序如下：

ReadOneChar(void)

{

unsigned char i=0;// 定义 i 用于循环

unsigned char dat = 0;// 读取的 8 位数据

for (i=8;i>0;i--)//8 次循环

{

DQ = 0;// 拉低 DQ 总线开始读时序

dat>>=1;// dat 左移一位

DQ = 1; //释放 DQ 总线

if(DQ)// 如果 DQ=1，执 dat|=0x80；（0x80 即第 7 位为 1，如果 DQ 为 1，

即读取的数据为 1，将 dat 的第 7 为置 1，然后 dat>>=1，循环 8 次结束，dat

即为读取的数据）

//DQ=0，就跳过

dat|=0x80;

Tdelay(4);// 延时以完成此次读时序，之后再读下一数据

}

return(dat); 返回读取的 dat

}

//写一个字节

WriteOneChar(unsigned char dat)

{

unsigned char i=0;//

for (i=8; i>0; i--)//

{

DQ = 0;//

DQ = dat&0x01;//

Tdelay(5);// 延时以完成此次读时序，之后再读下一数据

DQ = 1;//

dat>>=1;//

}

//读取温度

ReadTemperature(void)

{

unsigned char a=0;

unsigned char b=0;

unsigned int t=0;

float tt=0;//

Init_DS18B20();

WriteOneChar(0xCC);// 写指令，跳过 ROM，

WriteOneChar(0x44);// 启动温度转换

Init_DS18B20();

WriteOneChar(0xCC);// 写指令，跳过 ROM，

WriteOneChar(0xBE);// 写指令，读暂存存储器

a=ReadOneChar();//读低 8 位

b=ReadOneChar();//读高 8 位

t=b;//

t<<=8;//

t=t|a;//

tt=t*0.0625;//

t= tt*10+0.5;//

return(t); //获得 0.01°C 的精度并返回

}

LED 数码管的选择

LED 数码管分为共阴和共阳两种，以利用STC89C51 的 P0 口作为

LED 显示的数据部分，以 P2 口的七个口作为显示部分的位选，通过

三八译码器和4-16译码器扩展为17 位的位选分别接在一个四位数码

管和 13 个数码管的位选部分。详细电路图如图4-5 所示：

程序如下：

P2=0xF0;

P0=L1;

delay(1); //yearh

P2=0xF1;

P0=L2;

delay(1); //yearh

if(cursor==8)

{

P2=0x1F|a;

P0=L17;

delay(1);

}

else

{

P2=0x1F;

P0=L17;

delay(1);

}//week

if(cursor==6)

{

P2=0xF2|a;

P0=L3;

delay(1);

}

else

{

P2=0xF2;

P0=L3;

delay(1);

} //yearl

if(cursor==6)

{

P2=0xF3|a;

P0=L4;delay(1);

}

else

{

P2=0xF3;

P0=L4;

delay(1);

} //yearl

if(cursor==5)

{

P2=0xF4|a;

P0=L5;

delay(1);

}

else

{

P2=0xF4;

P0=L5;

delay(1);

} //month

if(cursor==5)

{

P2=0xF5|a;

P0=L6;

delay(1);

}

else

{

P2=0xF5;

P0=L6;
