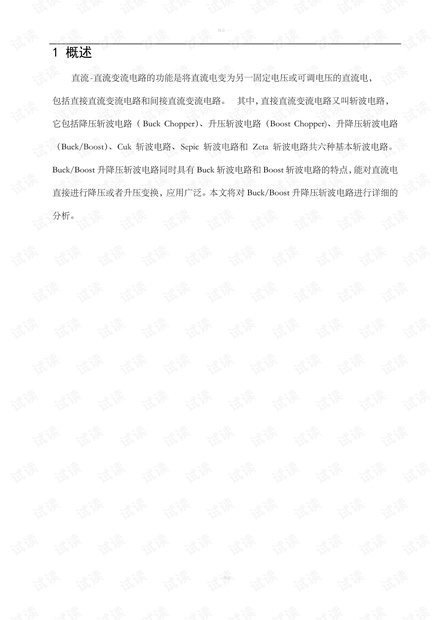

2 主电路拓扑和控制方式
2.1 Buck/Boost 主电路的构成
Buck/Boost 变换器的主电路与 Buck 或 Boost 变换器所用元器件相同,也由开关管、二
极管、电感、电容等构成,如图1 所示。与 Buck 和 Boost 不同的是电感 L 在中间,不在输
出端也不在输入端,且输出电压极性与输入电压极性相反。开关管也采用 PWM 控制方式。
Buck/Boost 变换器也由电感电流连续和断续两种工作方式,但在实际应用中,往往要求电
流不断续,即电流连续,当电路中电感值足够大时,就能使得电路工作在电流连续的状态
下。因此为了分析方便,现假设电感足够大,则在一个周期内电流连续。
V
i
1
E
V
i
2
i
L
U
L
L
VD
C U
O
R

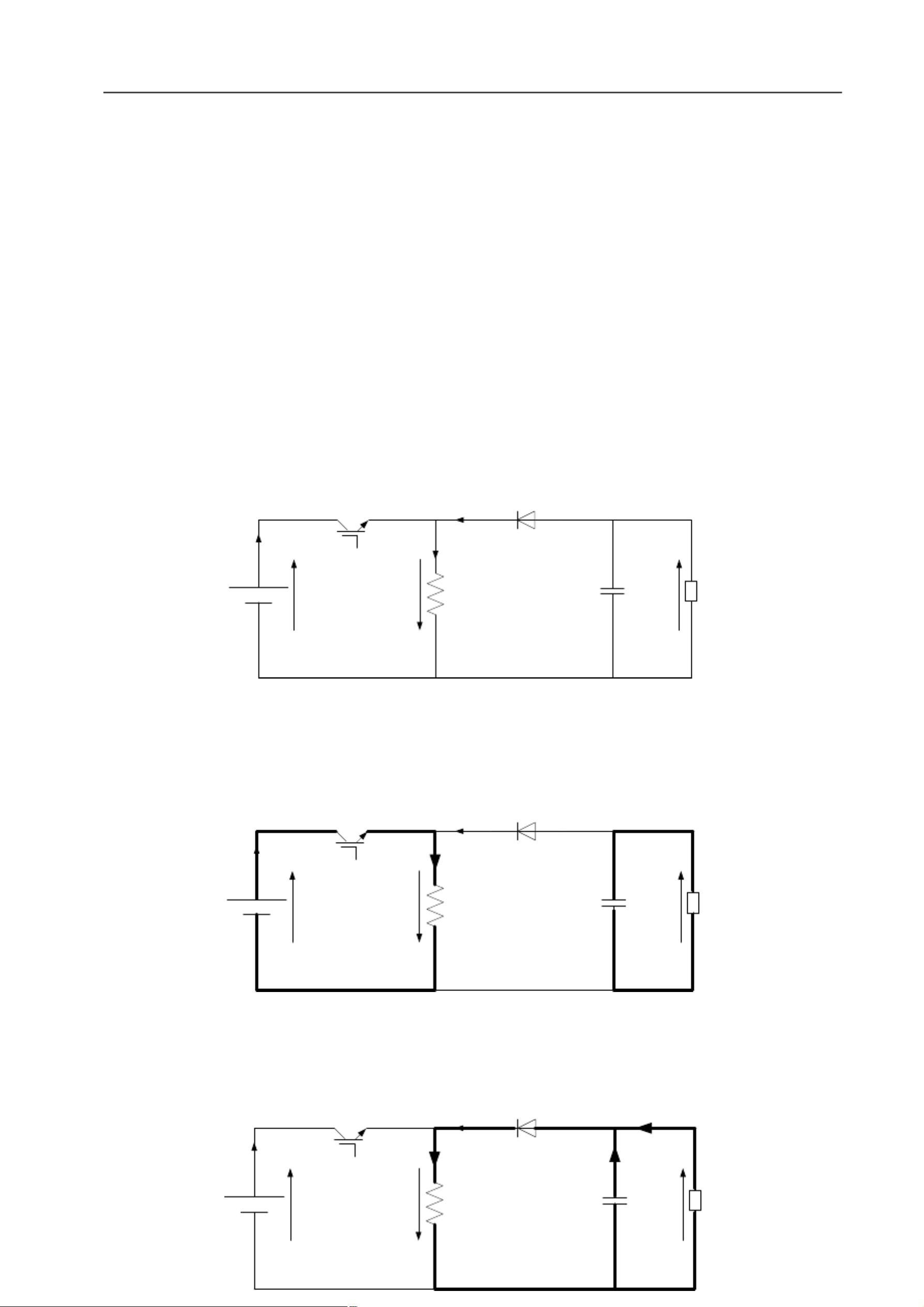

图 2-1 Buck/Boost 主电路结构图
电流连续时有两个开关模态,即 V 导通时的模态 1,等效电路见图 2(a);V 关断时的
V
模态 2,等效电路见图 2(b)。
i
2
i
L
U
L
L
VD
i
1
E
V
C U
O
R
(a)V 导通
V
V
i
2
i
L
U
L
L
--精品
VD
i
1
E
C U
O
R
